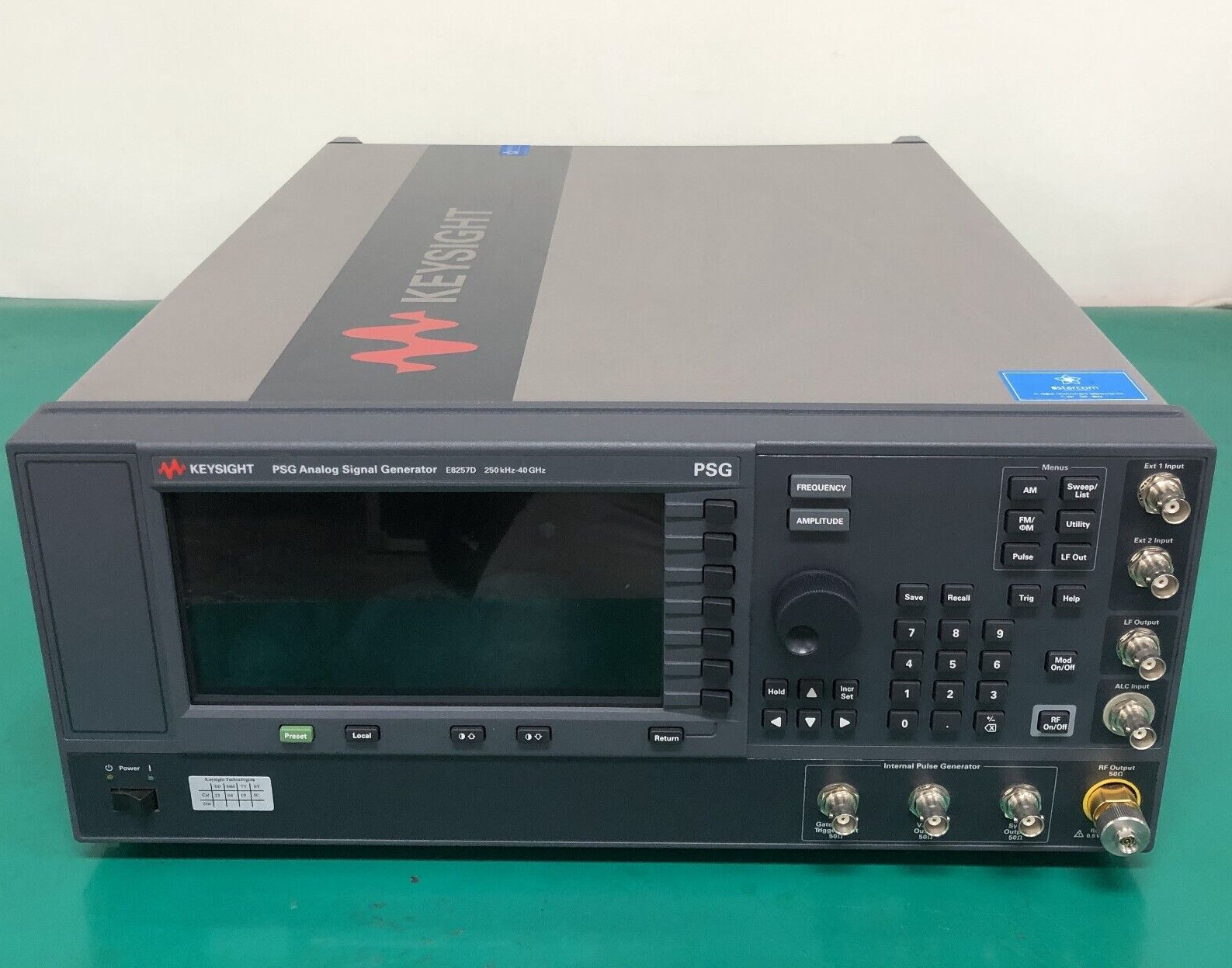

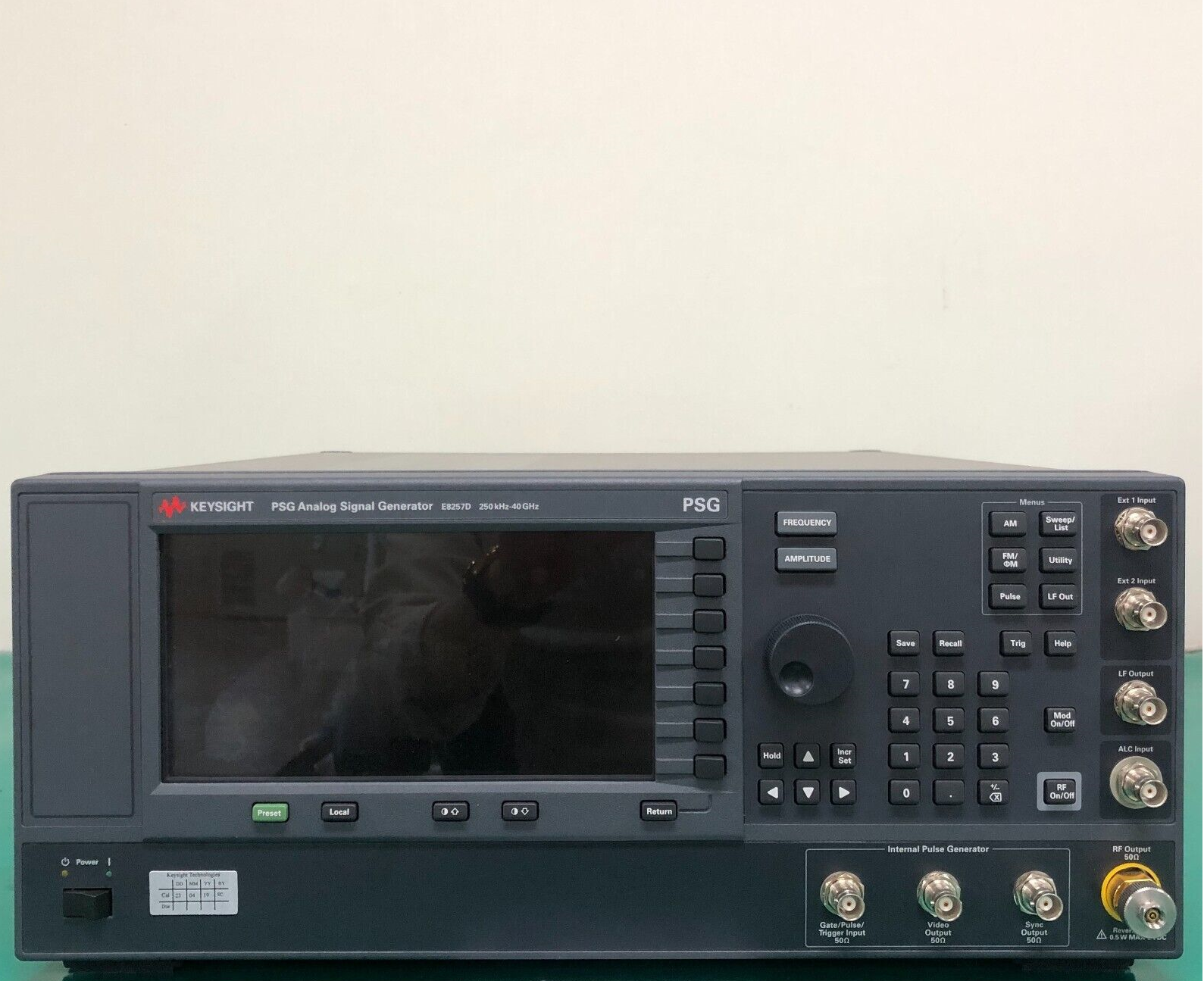

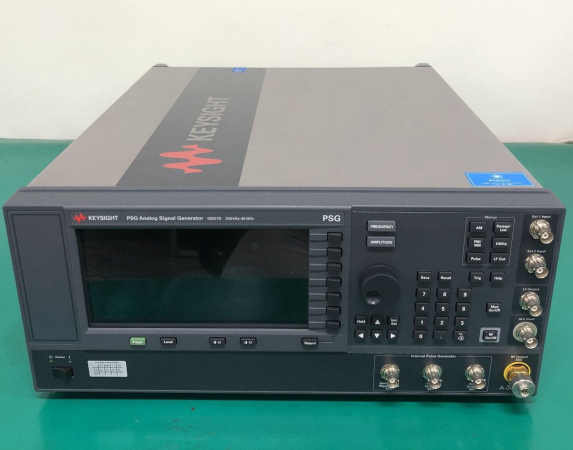

Генератор аналогового сигнала Keysight E8257D представляет собой высокоточное и надежное измерительное оборудование, предназначенное для генерации стабильных и чистых сигналов в широком диапазоне частот. Устройство зарегистрировано в Государственном реестре средств измерений под номером 74333-19, что подтверждает его соответствие строгим метрологическим требованиям и допуск к применению в сфере государственного контроля и промышленности. Прибор оснащен одним выходным каналом, обеспечивающим высокое качество формируемого сигнала, и охватывает диапазон от 250 кГц до внушительных 40 ГГц, что делает его универсальным решением для применения в научных исследованиях, разработке телекоммуникационного оборудования, тестировании СВЧ-устройств и других высокотехнологичных областях.
Особое внимание при создании этого генератора было уделено минимизации фазовых шумов — их уровень составляет -128 дБн/Гц, что гарантирует исключительную чистоту спектра и минимальные искажения выходного сигнала. Это особенно важно при проведении прецизионных измерений и моделировании сложных радиосигналов. Для обеспечения высокой стабильности частоты предусмотрен опорный генератор с точностью ±3×10⁻⁸, а также возможность синхронизации по внешнему опорному сигналу с частотой 10 МГц, что позволяет интегрировать прибор в более сложные измерительные системы.
Выходной импеданс устройства составляет стандартные 50 Ом, что обеспечивает совместимость со множеством нагрузок и измерительных приборов. Диапазон регулировки выходного уровня сигнала лежит в пределах от -20 до +15 дБм, что предоставляет пользователю гибкость при настройке уровней сигнала под конкретные задачи. Для управления и обмена данными генератор оснащён интерфейсами LAN, RS-232 и GPIB, что делает его удобным как для автономного использования, так и в составе автоматизированных испытательных комплексов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
74333-19 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
250 |
|
Макс. частота (ГГц)
|
40 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-20 ... 15 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
1 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- E8257D-UNT AM, FM, ФМ и НЧ-выход
- E8257D-UNU Импульсная модуляция
- E8257D-UNW Модуляция короткими импульсами
- E8257D-1SM Сканирующая модуляция (требуются опции 520 и UNT)
- E8257D-1E1 Ступенчатый аттенюатор
- E8257D-1EU Высокая выходная мощность (входит в опцию 521)
- E8257D-UNX Ультранизкие характеристики фазового шума
- E8257D-UNY Улучшенные ультранизкие характеристики фазового шума
- E8257D-1EH Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц (фильтры нижних частот включены в состав опции 521)
- E8257D-HY2 Улучшенные ультранизкие характеристики фазового шума, уровень 2
- E8257D-007 Аналоговое (плавное) свипирование
- E8257D-008 Съёмный накопитель на базе флэш-памяти 8 Гбайт
- E8257D-HCC Соединения для обеспечения когерентности по фазе на частотах > 250 МГц
- E8257D-H1S Вход и выход внешнего опорного сигнала частотой 1 ГГц
- E8257D-HNS Модифицированная модуляция короткими импульсами (на частотах ниже 31,8 ГГц обеспечивает характеристики опции UNW, выше 31,8 ГГц - опции UNU)Для опций 540, 550 и 567. Не требует экспортной лицензии.
- E8257D-HNY Улучшенные ультранизкие характеристики фазового шума (приблизительно соответствуют середине между уровнями характеристик опций UNX и UNY). Для опций 520, 532 и 540. Не требует экспортной лицензии.
- E8257D-H1K Расширение диапазона частот вниз до 100 кГц
- E8257D-1ED Соединитель ВЧ-выхода типа N (розетка) (только опция 520 или 521)
- E8257D-1EM Перемещение всех соединителей с передней панели на заднюю панель
- E8257D-C09 Перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output
- 1CN103A Комплект передних ручек
- 1CM114A Комплект фланцев для монтажа в стойку
- 1CP106A Комплект фланцев и передних ручек для монтажа в стойку
- 1CR100A Комплект направляющих для монтажа в стойку
- E8257D-UK6 Сертификат коммерческой калибровки с данными испытаний
- E8257D-CD1 CD-ROM c комплектом документации на английском языке E8257D-ABA Печатная копия комплекта документации на английском языке
| Частота | |
| Диапазон |
Опция 520: от 250 кГц до 20 ГГц Опция 540: от 250 кГц до 40 ГГц Опция 550: от 250 кГц до 50 ГГц Опция 567: от 250 кГц до 67 ГГц |
| Разрешающая способность |
НГ: 0,001 Гц Все режимы свипирования: 0,01 Гц |
| Точность установки |
Старение ± температурная зависимость ± зависимость от напряжения сети |
| Скорость переключения | <10 мс (тип.знач.) |
| Смещение фазы | Регулируется с номинальным приращением 0,1° |
| Внутренний опорный генератор | |
| Температурная зависимость |
< ±2 x 10-9 для изменения +5% - 10% < ±2 x 10-10 для изменения ±10% |
| Частота внешнего опорного сигнала | 10 МГц |
| Пошаговое (цифровое) свипирование | |
| Режимы работы |
Пошаговое свипирование по частоте или по амплитуде или и то и другое (от начальной до конечной точки); cвипирование по списку частот или по амплитуде или и то и другое (произвольный список) |
| Диапазон свипирования |
Свипирование по частоте: в пределах диапазона рабочих частот прибора; cвипирование по амплитуде: в пределах изменения мощности с зафиксированным аттенюатором |
| Время выдержки | от 1 мс до 60 c |
| Время установки частоты | 28 мс (ном.) |
| Время установки амплитуды | 10 мс (ном.) |
| Запуск | Авто, внешний, однократный или через GPIB |
| Пошаговое свипирование | от 2 до 65535 |
| Свипирование по списку | от 2 до 1601 в таблице |
| Плавное (аналоговое) свипирование (Опция 007) | |
| Режимы работы |
Свипирование с синтезом частоты (старт/стоп), (центр/обзор), (НГ со свипированием); свипирование по мощности (амплитуде) (старт/стоп); ручное свипирование; ручкой управления на передней панели между начальной и конечной частотами; попеременное свипирование |
| Максимальная скорость свипирования |
От 250 кГц до <0,5 ГГц 25 МГц/мс От 0,5 до <1 ГГц 50 МГц/мс От 1 до <2 ГГц 100 МГц/мс От 2 до <3,2 ГГц 200 МГц/мс ?3,2 ГГц 400 МГц/мс |
| Разрешающая способность | 1 мс |
| Ручной режим | возможность регулировки от 10 мс до 200 с |
| Режим авто | устанавливается на минимальное значение, определяемое максимальной скоростью свипирования и настройками анализатора цепей 8757D |
| Запуск | Авто, внешний, однократный или через GPIB |
| Ступенчатый аттенюатор (опция 1E1) | |
| Опции 520 и 540 | от 0 дБ и от 5 дБ до 115 дБ с шагом 10 дБ |
| Опции 550 и 567 | от 0 дБ и 90 дБ с шагом 10 дБ |
