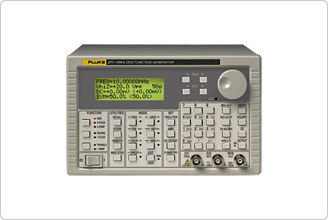

Модель 271 является высокоэффективным генератором функций, работающим на основе метода прямого цифрового синтеза. Предоставляется возможность использовать большое количество стандартных и дополнительных форм сигналов, что позволяет генерировать нестандартные и пользовательские формы сигналов. Широкие возможности модуляции обеспечивают универсальное использование этого источника сигнала.
Функции:
- Частотный диапазон 0,1 мГц – 10 МГц
- Рабочие режимы: запуск/синхронизация, ждущий, свипирования, ФАПЧ/регулирование по смещению
- Возможности модуляции: амплитудная модуляция, частотная манипуляция
- Широкий диапазон стандартных форм сигналов
- Память на 9 пользовательских настроек
- Частота опорного генератора вплоть до 27,48 МГц, что позволяет генерировать весьма сложные образцы сигналов
- Параметры симметрии / продолжительности включения доступны для всех типов сигналов
- Генерация сигналов: синус, прямоугольный, пилообразный, положительный и отрицательный импульсный, положительный и отрицательный нарастающий
- Интерфейсы: RS-232, IEEE-488 (GPIB)
Особенности:
- Высокая стабильность генератора сравнима с характеристиками кварцевого опорного генератора
- Способность запоминать до 5 произвольных форм сигналов, определенных пользователем
- Современная технология прямого цифрового синтеза (Direct Digital Synthesis)
- Дополнительно в генераторе Fluke 271 доступны многоуровневые прямоугольные, псевдослучайные шумовые, скачкообразные последовательности сигналов
- Технология с использованием фазового накопителя, таблиц соответствий и высокоточного ЦАП
- Высокая спектральная чистота, низкий фазовый шум
- Загрузка произвольных форм сигналов посредством цифрового интерфейса
- Множество сложных форм сигналов в ПЗУ по умолчанию, такие как sin x/ x, экспоненциальное нарастание и убывание, затухающий синус
- Опциональное ПО Waveform Manager Plus
- Посредством разъемов Clock In/Out и Sync out можно производить фазовую автоподстройку частоты для двух и более генераторов, что можно использовать для генерации многофазовых сигналов или сигналов с фазовой подстройкой для разных частот
- Кабель питания
- Руководство по эксплуатации
- Руководство по быстрому запуску генератора
| Типы сигналов | |||
| Частоты | Диапазон | 0.1 мГц до 10 МГц | |
| Разрешение | 7 значащих цифр или 0.1 мГц | ||
| Точность | Номинально, < ±10 ppm в год, от 18 °C до 28 °C | ||
| Температурный коэффициент | Номинально, < 1 ppm/°C вне диапазона от 18 °C до 28 °C | ||
| Синусоидальный сигнал | Искажения | < –60 дБн до 20 кГц, < –50 дБн до 300 кГц, < -35 дБн до 10 МГц | |
| Паразитные сигналы | Негармонические: ном. <- 60 дБн до 10 МГц | ||
| Ошибка положительной и отрицательной линейности | Нарастание | < 0.5 % до 30 кГц | |
| Импульс | < 22 нс | ||
| Произвольный (комплексный) | Набор выборок | 1024 10-битных выборок | |
| Шум | Широкополосный шум с изменяющейся амплитудой и отстройкой. | ||
| Прямоугольный со множеством уровней | Основное | Вплоть до 16 скачков/цикл, для каждого скачка выбирается амплитуда (10 бит разрешение) и длительность (от 1 до 1024 выборок). Свыше 27 кГц вносится приграничная ошибка 36 нс. | |
| Время нарастания/спада | < 22 нс | ||
| Прямоугольный | Время нарастания/спада | < 22 нс | |
| Пилообразный | Linearity error | < 0.5 % до 30 кГц | |
| Симметрия | Диапазон | Синус — 1 % до 99 % на всех частотах | |
| Другие формы сигналов — 1 % до 99 % до 30 кГц, 20 % до 80 % до 10 МГц | |||
| Разрешение | 0.1 % | ||
| Интерфейсы | |||
| RS-232 | Переменная скорость в бодах, макс. 9600 бод, 9-pin D-connector. | ||
| IEEE-488 | Соответствует стандартам IEEE488.1 и IEEE488.2 | ||
| Прочие характеристики | |||
| Экран | ЖК, 4 буквенно-числовых столбца х 20 знаков | ||
| Ввод данных | Выбор с помощью клавиш режима, формы сигнала и т.п.; ввод значений осуществляется цифровыми клавишами или поворотной ручкой. | ||
| Сохранение установок | Вплоть до 10 полных установок прибора могут быть сохранены и вызваны из памяти, зависящей от батарейного питания. | ||
| Размеры, В х Ш х Д | 130 мм х 212 мм х 330 мм | ||
| Питание | 100 В пер.тока, 110 до 120 В пер.тока или от 220 до 240 В пер.тока ± 10 %, 50/60 Гц посредством внутренней настройки; 30 ВА макс. |
||
| Рабочий диапазон | От +5 °C до 40 °C, от 20 до 80 % отн. влажности | ||
