ГОСРЕЕСТР
Артикул:
m-118487
Поверка—Да
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
19969-05
Количество каналов
—
1
Мин. частота (кГц)
—
0.0003
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

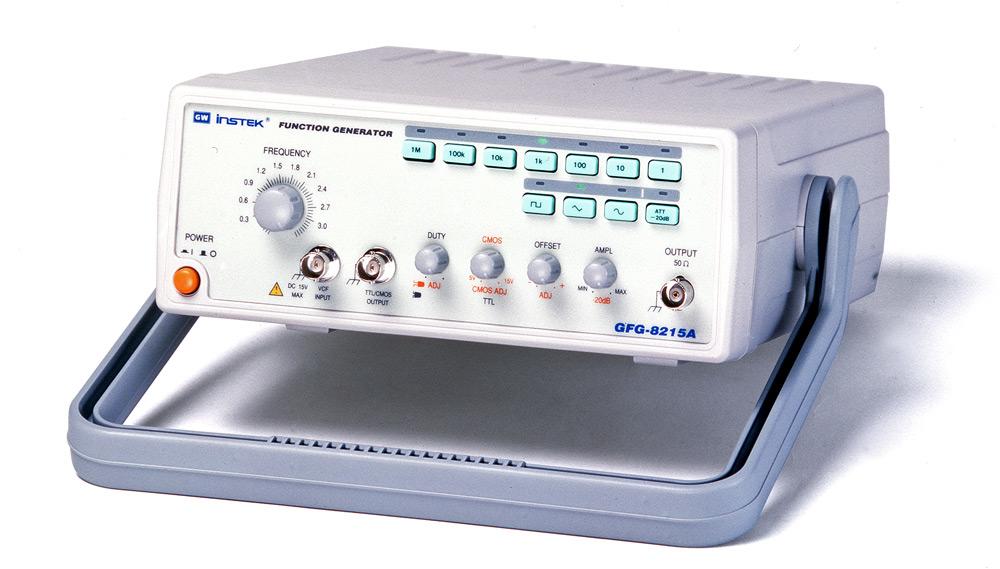

Прибор обеспечивает создание сигналов таких форм, как прямоугольник, треугольник, синус. Он снабжен функцией регулировки ассиметрии формы сигнала. Возможно добавление постоянного смещения.
В наличии двухступенчатый аттенюатор с плавной настройкой. Предусмотрена опция внешнего управления частотой.
Преимущества:
- Широкий частотный диапазон
- Ттл/кмоп-выход с возможностью настройки
- Простота и удобство применения
- Надежность эксплуатации.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
19969-05 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0003 |
|
Макс. частота (ГГц)
|
0.003 |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы GFG-8215A
- Провод измерительный GTL-101
- Шнур питания
- Руководство пользователя
| Основные выходные параметры | Частотный диапазон | 0,3 Гц … 3 МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1 Гц) | |
| Амплитуда | > 10 В (на 50 Ом) | |
| Выходное сопротивление | 50 Ом | |
| Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
| Постоянное смещение | ±5 В (на 50 Ом) | |
| Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
| Дисплей | 6-разрядный, СД-индикаторы | |
| Синусоидальный сигнал | Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) |
| Неравномерность | £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) | |
| Прямоугольный сигнал | Асимметрия импульсов | ±2% (0,3 Гц…100 кГц) |
| Время нарастания/спада | £ 100 нс (макс. уровень,50 Ом) | |
| КМОП-выход | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | £ 120 нс | |
| ТТЛ-выход | Выходной уровень | ³ 3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | £ 25 нс | |
| Внешнее управление частотой | Входное напряжение | 0…(10 ±1)В |
| Входное сопротивление | 10 кОм | |
| Общие данные | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
| Габаритные размеры | 251 x 91 x 291 мм | |
| Масса | Приблизительно 2 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
