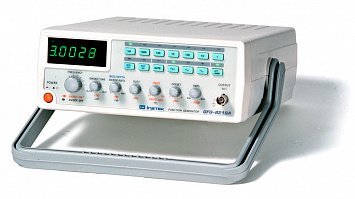

Генератор сигналов специальной формы GW Instek GFG-8219A используется при проведении тестов в частотном диапазоне от 0.3 Гц до 3 МГц. Основная сфера применения - тестирование электронных устройств. Кроме того, с его помощью можно эмулировать работу разнотипных датчиков и проводить функциональное тестирование оборудования. Простота использования прибора дает возможность применять его в обучающих целях.
Главные особенности этой модели генератора сигналов специальной формы - встроенный 6-разрядный измеритель частоты с пределом 150 МГц. и возможность внешнего управления частотой (VCF). Кроме того, прибор внесен в Госреестр, что дает возможность использовать его показания при составлении официальной технической документации, проведении экспертиз, сертификации сервисных центров и др.
Функции:
- Свипирование - линейное и логарифмическое.
- Амплитудная и частотная модуляция.
- Настройка асимметрии сигнала.
- Установка постоянного смещения.
- Двухуровневый аттенюатор с плавной регулировкой.
- Выходы ТТЛ и КМОП.
Предусмотрена возможность синхронизированной работы с использованием внутреннего и внешнего источника синхронизации. Это позволяет объединить в одну группу несколько устройств и воспроизводить с их помощью тестовые сигналы с нужными характеристиками.
В памяти GW Instek GFG-8219A записан набор стандартных форм, которые часто используются в повседневной работе. Специалист может самостоятельно задавать сигнал с заданной частотой и амплитудой.
Как комплексное решение в области генерирования сигналов, прибор можно использовать в приложениях, связанных с тестированием аудио-аппаратуры, вибрационными испытаниями, проверками сервоприводных систем, ультразвукового оборудования и т.д. Комплект поставки включает тестовый кабель с двумя зажимами типа “крокодил” для подключения к объектам тестирования.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0003 |
|
Макс. частота (ГГц)
|
0.003 |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор GFG-8219А
- Провод измерительный GTL-101 2 шт
- Шнур питания
| Основные выходные параметры | Частотный диапазон | 0,3 Гц … 3 МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1 Гц) | |
| Амплитуда | > 10 В (на 50 Ом) | |
| Выходное сопротивление | 50 Ом | |
| Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
| Постоянное смещение | ±5 В (на 50 Ом) | |
| Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
| Дисплей | 6-разрядный, СД-индикаторы | |
| Синусоидальный сигнал | Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) |
| Неравномерность | £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) | |
| Прямоугольный сигнал | Асимметрия импульсов | ±2% (0,3 Гц…100 кГц) |
| Время нарастания/спада | £ 100 нс (макс. уровень,50 Ом) | |
| КМОП-выход | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | £ 120 нс | |
| ТТЛ-выход | Выходной уровень | ³ 3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | £ 25 нс | |
| Внешнее управление частотой | Входное напряжение | 0…(10 ±1)В |
| Входное сопротивление | 10 кОм | |
| Синхровыход | Выходное напряжение | 0…2 В (0,3 Гц…3 МГц) |
| Свипирование | Глубина свипирования | 100:1 - плавно регулируется |
| Цикл свипированя | 0,5 с…30 с - плавно регулируется | |
| Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
| Амплитудная модуляция | Глубина АМ | 0…100% |
| Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
| Частота несущей | 100 Гц…3 МГц (-3 дБ) | |
| Чувствительность входа | £ 10 В (при 100% АМ) | |
| Частотная модуляция | Девиация частоты | ±5% |
| Частота модуляции | 400 Гц (внутренняя) / 0…20 кГц (внешняя) | |
| Чувствительность входа | £ 10 В (при 10% ЧМ) | |
| Частотомер | Частотный диапазон | 0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
| Разрешение | 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц | |
| Стабильность опорн. ген-ра | ±10-5(23°С ± 5°С) после 30 мин. работы | |
| Входной импеданс | 1 МОм / 150 пФ | |
| Чувствительность | £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц) | |
| Общие данные | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
| Габаритные размеры | 251 x 91 x 291 мм | |
| Масса | Приблизительно 2 кг |
