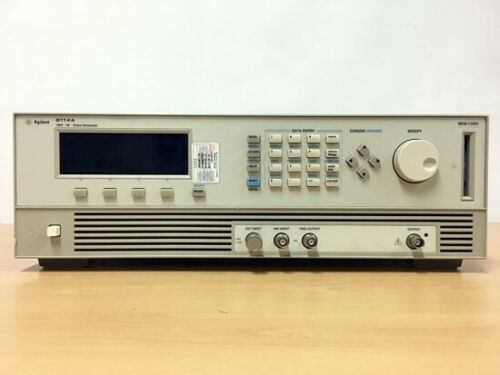

Генератор импульсов Agilent 8114A (демонстрационный)

Генераторы импульсов 8114A Agilent

Основные функции:

• Диапазон частот от 1 Гц (8114А)/ 1 мГц (81101А/04А/05А/10А)/ 1 кГц (81131А/32А)/ 15 МГц (81133А/34А)/ 150 МГц (81141А/42А) до 15 МГц (8114А)/ 50 МГц (81101А)/ 80 МГц (81104А/05А)/ 165 МГц (81111А)/ 330 МГц (81112А)/ 400 МГц (81131А)/ 660 МГц (81132А)/ 3,35 ГГц (81133А/34А)/ 7 ГГц (81141А)/ 13,5 ГГц (81142А)
• Диапазон изменения задержки: от – 5 нс до 999,5 с (в зависимости от модели)
• Число каналов: 1 несимметричный (8114А, 81101А), 1 или 2 несимметричных (81104А/05А/11А), 1 или 2 симметричных (81131А/32А), 1 дифференциальный (81133А/41А/42А), 1 или 2 дифференциальных (81112А), 2 дифференциальных (81134А)
• Амплитуда выходного сигнала от 50 мВ до 2 В
• Режим кодовых последовательностей, включая двоичную псевдослучайную последовательность (на всех моделях от 80 до 660 МГц)
• Модернизируемые пользователем каналы для большинства моделей
• Эмуляция джиттера: до ± 250 пс
• Восходящая совместимость моделей
• Графический дисплей, встроенная система подсказок, удобный графический интерфейс, функция запоминания/вызова и стандартные команды программирования SСPI
• Поддержка стандартов: SATA, PCI Express, IEEE-488.2, 1987, USB 2.0, Fireware

Особенности:

• Изменение тактовой частоты без пропаданий сигнала и импульсных помех для надежных испытаний с точностью 0,01 %
• Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)
• Форматы данных NRZ, RZ и R1
• Вход управления задержкой для ввода заранее определенного джиттера
• Память кодовых последовательностей до 32 Мбит/канал
• Низкие значения флуктуаций и погрешностей
• Дифференциальные выходы (81112А/31А/32А/33А/34А/41А/42А)
• Получение многоуровневых и мультисинхронизированных сигналов, благодаря особенностям второго дополнительного канала (для моделей от 80 до 660 МГц):
  - Изменяемым параметрам импульса в режимах кодовых последовательностей и импульсном (кроме 81130А)
  - Синхронному запуску
  - Моделированию отражений/искажений (81104А, 81110А)
  - Трех- и четырехуровневым кодам (81104А, 81110А)
• Возможность добавления выходов dual-channel инструментов (аналоговых или EXOR, в зависимости от модели)
• Модули выхода: 10 В с переменными переходами (81111А); 3,8 В, дифференциальные выходы и два времени перехода на выбор (81112А); 3,8 В и 2,5 В с дополнительными выходами (81131А и 81132А, соответственно)
• Эмуляция реальных сигналов путем добавления джиттера к тактовым сигналам или сигналам данных с изменением частоты, уровня и формы огибающей вводимого джиттера посредством подключения к входу управления задержкой 81133А/34А генератора сигналов произвольной формы, такого как 33220А
• Измерения глазковых диаграмм (81133А/34А) с использованием осциллографа Infiniium серии DSO80000B или анализатора сигналов цифровой связи 86100С с усовершенствованными возможностями анализа джиттера (DCA_J)
• ПО Pattern Management Tool для создания, сохранения и обмена последовательностями с компьютером через интерфейсы USB, LAN и GPIB (81133А/34А)
• VGA-, Trigger-выходы, AUX Input, Delay Control Input, вход и выход для внешней синхронизации с генератора опорной частоты 10 МГц (81141А/42А).
