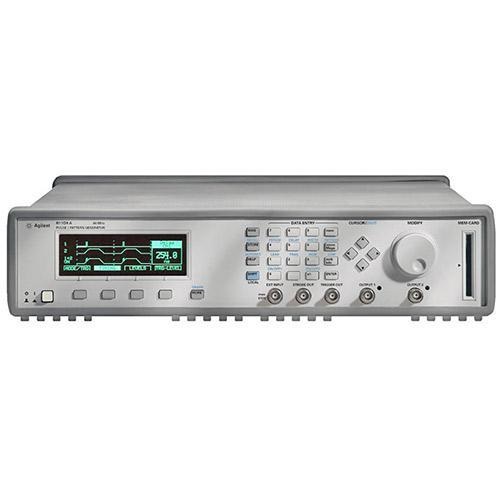

Генератор импульсов и кодовых последовательностей Agilent 81104A представляет собой высокотехнологичное устройство, предназначенное для создания и анализа импульсных сигналов в различных областях электроники и телекоммуникаций. С номером записи в ГосРеестре СИ 36972-08, этот генератор выделяется своей надежностью и точностью, что делает его незаменимым инструментом для инженеров и исследователей.
Agilent 81104A обладает одним каналом, что позволяет ему фокусироваться на создании высококачественных импульсов в диапазоне частот от 1 мГц до 80 МГц. Это широкий диапазон частот делает его идеальным для тестирования и разработки различных цифровых и аналоговых устройств. Одной из ключевых характеристик является диапазон изменения задержки, который варьируется от 0,00 нс до 999,5 с. Это позволяет пользователям точно настраивать временные параметры сигналов, что особенно важно при работе с высокоскоростными цифровыми системами.
Длительность импульса также варьируется от 6,25 нс до 999,5 с, что дает возможность генерировать как короткие, так и длительные импульсы в зависимости от требований конкретного теста или эксперимента. Диапазон амплитуд импульса от 100 мВ до 20,0 В обеспечивает гибкость в использовании, позволяя адаптировать выходные сигналы к различным условиям работы оборудования.
Флуктуация периода составляет 0,01% + 15 пс, что подчеркивает высокую стабильность и точность генератора. Время перепада (10/90%) можно изменять в пределах от 5,00 нс до 200 мс, что позволяет точно контролировать форму и характеристики выходного сигнала. Выходной импеданс, который можно установить на 50 Ом или 1 кОм, делает Agilent 81104A совместимым с различными тестовыми системами и нагрузками.
Таким образом, генератор импульсов Agilent 81104A представляет собой мощный инструмент для создания кодовых последовательностей и анализа сигналов, обеспечивая высокую точность и гибкость, что делает его идеальным выбором для профессионалов в области электроники. Этот прибор способен удовлетворить самые высокие требования к качеству и надежности, что делает его незаменимым в современном мире технологий.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Генератор импульсов |
|
Номер записи в ГосРеестре СИ
|
36972-08 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000001 |
|
Макс. частота (ГГц)
|
0.08 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
GPIB |
|
Выходной уровень
|
100 мВ … 20 В пик-пик |
|
Питание
|
90-264 В |
|
Гарантия, (мес)
|
1 |
- Прибор;
- Руководство по эксплуатации.
| Базовые блоки | 8114A | 81101A | 81104A | 81110A [4] | |
| Модель канала | отсутствует | отсутствует | 81105A | 81111A | 81112A |
| Число каналов | 1 | 1 |
1 или 2 несимметр |
1 или 2 | |
| несимметр. | дифференц. | ||||
| Диапазон частот |
от 1 Гц до 15 МГц |
от 1 мГц до 50 МГц |
от 1 мГц до 80 МГц |
от 1 мГц до 165 МГц |
от 1 мГц до 330 МГц |
|
Диапазон изменения задержки |
от 0,00 нс до 999 мс |
от 0,00 нс до 999,5 с |
от 0,00 нс до 999,5 с |
от 0,00 нс до 999,5 с | |
|
Флуктуация периода (СКЗ) |
0,03% + 25 пс [2] |
0,01% + 15 пс [3] |
0,01% + 15 пс [3] |
0,01% + 15 пс [3] | |
| Диапазон амплитуд |
от 1,00 В до 100 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 20,0 В [1] |
от 100 мВ до 3,8 В |
|
Диапазон изменения времени перепада (10/90%) |
<7 нс (фикс) |
от 5,00 нс до 200 мс |
от 3,00 нс до 200 мс |
от 2,00 нс до 200 мс |
800 пс/1,6 нс по выбору |
| [1] Зависит от выбранного импеданса источника (все другие значения относятся к источнику с импедансом 50 Ом, нагруженному на 50 Ом) | |||||
| [2] 0,05 % + 25 пс в диапазоне от 50 до 100 нс | |||||
| [3] 0,001 % + 15 пс с внутренней системой ФАП для тактового сигнала | |||||
| [4] Имеются также варианты Е8311А и Е8312А с шиной VXI | |||||
