Артикул:
m-101950
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.2
Все характеристики
131 195 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

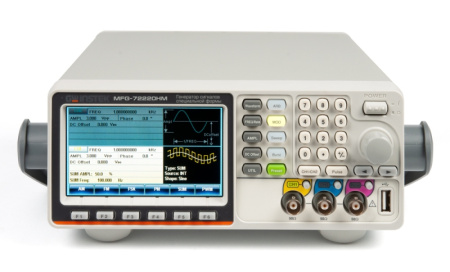

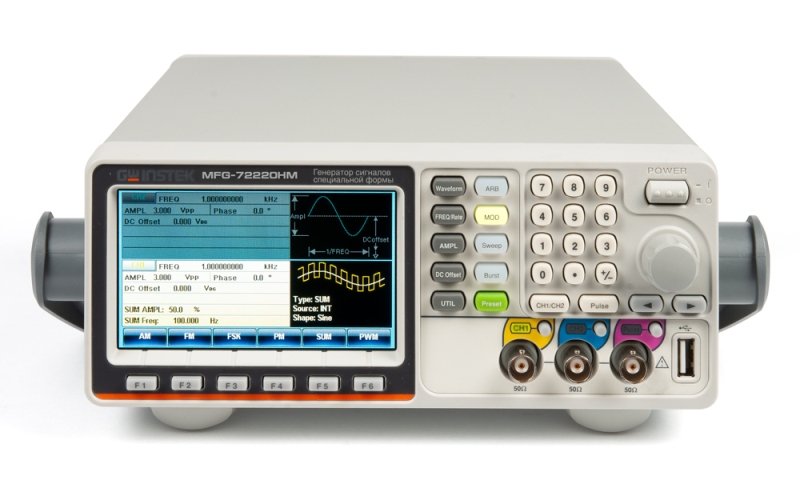

MFG-72220HM - это генератор сигналов специальной формы, который предлагает широкий диапазон частот до 200 МГц. Он обладает высокой точностью установки частоты и импульса, а также разрешением и погрешностью установки. С помощью этого генератора можно осуществлять различные типы модуляции и ГКЧ, а также использовать произвольные формы сигналов. Кроме того, MFG-72220HM имеет возможность работы с постоянным смещением, прямоугольными формами, пилами, треугольниками и импульсами. Этот генератор отличается высоким качеством сигнала и является надежным инструментом для профессиональных задач.
Преимущества:
- Генератор «2 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 200 МГц, генератор импульсов до 25 МГц
- Диапазон частот Кан1/ Кан2 (синус): 1 мкГц…200 МГц, разрешение 1 мкГц (прямой цифровой синтез/ DDS)
- Погрешность установки частоты 2*10-5
- Разрядность ЦАП 14 бит
- частота дискретизации 250 МГц
- Память для формирования СПФ: 16К точек (10 ячеек)
- Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных специальных форм
- Все выходы гальванически полностью развязаны
- Виды модуляции: AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
- Режим формирования сигнала произвольной формы (ARB)
- Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
- Вход синхронизации и внешней модуляции/выход ТТЛ
- Встроенный частотомер: 5 Гц…150 МГц
- Возможность объедения до 4 генераторов «Ведущий-Ведомый»: для формирования многоканальной системы синфазных выходов
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.2 |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы MFG-72220HM
- Кабель BNC-BNC (GTL-110) (2 шт.)
- Сетевой шнур
- Руководство по эксплуатации (CD-диск)
- Программное обеспечение AWES (Arbitrary Waveform Editing Software)
| Параметры функционального входа (Канал 1, 2) | |
| Частотный диапазон | До 200 МГц (синус от 1 мкГц) |
| Разрешение | 1 мкГц |
| Погрешность установки f | 2*10-5 |
| Выходной уровень | Синус 0,1 мВ…10 Впик-пик (≤20 МГц), до 5 В (≤70 МГц), до 2 В (≤120 МГц), до 1 В (≤200 МГц) |
| Импульс 2,5 Впик-пик | |
| Разрешение | 0,1 мВ или 4 разряда |
| Погрешность установки | ± (2% от уст. зн-я + 1 мВпик) на частоте 1 кГц – без смещения (на 50 Ом) |
| Неравномерность АЧХ (относительно 1 кГц, 50 Ом) |
±1% (0,1 дБ) для диапазона < 10 МГц; ±2% (0,2 дБ) ≤60 МГц; ±4% (0,4 дБ) ≤ 100 МГц; ±8% (0,8 дБ) ≤ 160 МГц; ±10% (1 дБ) ≤ 200 МГц |
| Типы модуляции и ГКЧ | |
| Тип модуляции | АМ, ЧМ, ФМ, ЧМн, ШИМ |
| Функция ГКЧ (sweep) | По частоте |
| Источник модуляции | Внутренний (для АМ/ ЧМ/ ФМ/ ШИМ)/ Внешний |
| Произвольная форма (ARB) | |
| Частота дискретизации | 250 МГц |
| Частота повторения | 125 МГц |
| Длина памяти | 16К точек |
| Разрешение ЦАП | 14 бит |
| Энергонезависимая память | 10 ячеек (по 16 К) |
| Синусоида* | |
| Коэффициент гармонических искажений | Менее 0,1% при амплитуде ≤ 1 Впик-пик; 0…100 кГц |
| Коэффициент гармоник (1 Впик-пик/ 50 Ом/ без смещения) |
60 дБн; 0…200 кГц; 55 дБн; 200 кГц…1 МГц; 45 дБн; 1… 10 МГц, -35 дБн; 10…30 МГц, -30 дБн; 30…200 МГц |
| * - при нулевом уровне напряжения постоянного смещения =0 (DC offset =zero | |
| Постоянное смещение | |
| Диапазон | ±5 Впик на нагр. 50 Ом (AC+DC); ±10 Впик без нагрузки (AC+DC) |
| Погрешность установки | ± (1% от уст. значения смещения + 5 мВ + 0,5% от установленной амплитуды) |
| Прямоугольная форма (меандр) | |
| Частотный диапазон | 1 мкГц…25 МГц |
| Время нарастания/спада | < 6 нс |
| Выброс | < 5% |
| Асимметрия | 1% от периода + 5 нс |
| Перестраиваемая скважность | 0,01... 99,9% (в зав/ от установленной частоты) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц…1 МГц |
| Нелинейность | < 0,1% |
| Перестраиваемая симметрия | 0…100% |
| Импульс | |
| Частотный диапазон | 1 мкГц…25 МГц |
| Длительность импульса | ≥10 нс (ограничивается текущей установкой выходной частоты) |
| Коэффициент заполнения | 0,01…99,9% (в зависимости от выходной частоты) |
| Выброс на вершине (в паузе) | <5% |
| АМ, ЧМ | |
| Формы несущей | Arb –произв. только для АМ, синус, меандр, треугольник, пила, импульс |
| Модулирующее колебание | Синус, меандр, треугольник, пила (нарастастание / спад) |
| Источник модуляции | Внешний/ внутренний |
| Частота модуляции | 2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя) |
| Коэффициент АМ | 0%...120% |
| Частота девиации | DC…0,5 *макс. частота |
| ФМ | |
| Форма несущей | Синус, меандр, треугольник, пила |
| Модулирующее колебание | Синус, меандр, треугольник, пила (нарастание / спадание) |
| Источник | Внешний / внутренний |
| Частота модуляции | 2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее) |
| Девиация | 0...360º |
| СУММ. (SUM) | |
| Форма несущей | Синус, прямоугольник, треугольник, пила, импульс, шум |
| Модулирующее колебание | Синус, меандр, треугольник, пила (нарастание / спад) |
| Отношение | 0%...100% от амплитуды несущего сигнала |
| Источник | Внешний, внутренний |
| Частота модуляции | 2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее) |
| ШИМ | |
| Форма несущей | Прямоугольная ( меандр) |
| Модулирующее колебание | Синус, меандр, треугольник, пила (нарастание / спад) |
| Источник | Внешний/внутренний |
| Частота модуляции | 2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя) |
| Девиация | 0%...100% от длительности импульса |
| ЧМН | |
| Формы несущей | Синус, меандр, треугольник, пила, импульс |
| Модулирующее колебание | 50% скважности меандра |
| Внутренняя частота | 2 мГц…1 МГц |
| Диапазон частот | 1 мкГц…максимальная частота |
| Источник | Внешний / внутренний |
| ГКЧ | |
| Виды сигналов | Синус, меандр, треугольник, пила |
| Режим ГКЧ | Линейный или логарифмический |
| Диапазон частот | Как у основного сигнала (1 мкГц…Fmax) |
| Время развертки (цикл ГКЧ) | 1 мс…500 с |
| Источник | Внешний/ внутренний |
| Режим запуска | Однократный, внешний, внутренний |
| Пакетный режим (burst) | |
| Формы сигналов | Синус, меандр, треугольник, пила |
| Диапазон частот | Максимальная частота 25 МГц |
| Число пакетов | 1…1000000 циклов или бесконечно |
| Начальная/ конечная фаза | -360,0°…+360,0° |
| Период повторения | 1 мкс…500 с |
| Режим запуска | Однократный, внешний, внутренний |
| ФМН, АМН | |
| Формы несущей | Синус-прямой цифровой синтез/ DDS |
| Модулирующее колебание | Меандр (скважность 50%, частота 2 мГц…1 МГц) |
| Источник модуляции | Внутренний/ Внешний |
| Диапазон установки девиации фазы | 0…360° с разрешением 0,1° |
| Коэффициент АМ | 0…100% (1 мВ…10 Вп-п) |
| Генератор импульсов (Pulse gen.) | |
| Частотный диапазон | 1 мкГц…25 МГц |
| Выходной уровень | 1 мВп-п…2,5 Вп-п (нагр. 50 Ом); 2 мВпик-пик…5 Впик-пик (без нагр./ ХХ) |
| Длительность импульса | 20 нс…999,9 кс (в зависимости от выходной частоты) |
| Коэффициент заполнения | 0,01…99,9% (в зависимости от выходной частоты) |
| Постоянное смещение | ±1 Впик-пик на нагр. 50 Ом (AC+DC), ±2 Впик-пик без нагрузки (AC+DC) |
| Выброс | Менее 5% |
| Частотомер | |
| Входной диапазон | 5 Гц…150 МГц |
| Чувствительность | 35 мВскз…30 Вскз |
| Входное сопротивление | 1 кОм/ 1 пФ |
| REF IN | |
| Вход внешний ОГ (синус / прямоугольник) | 26,8436 МГц; уровень: 0,5…5 В пик-пик; вх. сопр.: 1 кОм (связь AC/ закр.) |
| REF OUT | |
| Выход ОГ (прямоугольник) | 26,8436 МГц; уровень: 3,3В пик-пик; вх. сопр.: 5 Ом (связь AC/ закр.) |
| Общие характеристики | |
| Напряжение питания | 100…240 В (± 15 %), 50…60 Гц |
| Потребляемая мощность | 30 Вт |
| Интерфейсы | USB, LAN |
| Программное обеспечение | ПО AWES для создания и редактирования сигналов произвольной формы (библиотека включает обычный и гауссовский шум, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.) |
| Функция DWR | Direct Waveform Reconstruction – захват формы сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором |
| Внутренняя память | 10 ячеек форма сигналов (16 К) + 10 профилей настроек (запись/вызов) |
| Экран | Цветной ЖКИ (TFT), диагональ 11 см (480 х 272 точек) |
| Рабочие условия | Температура: 0…40 °C; влажность: ≤ 80 % |
| Условия хранения | Температура: -10…70 °С; влажность: ≤ 70 % |
| Габаритные размеры | 107 × 266 × 293 мм |
| Масса | 2,5 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
