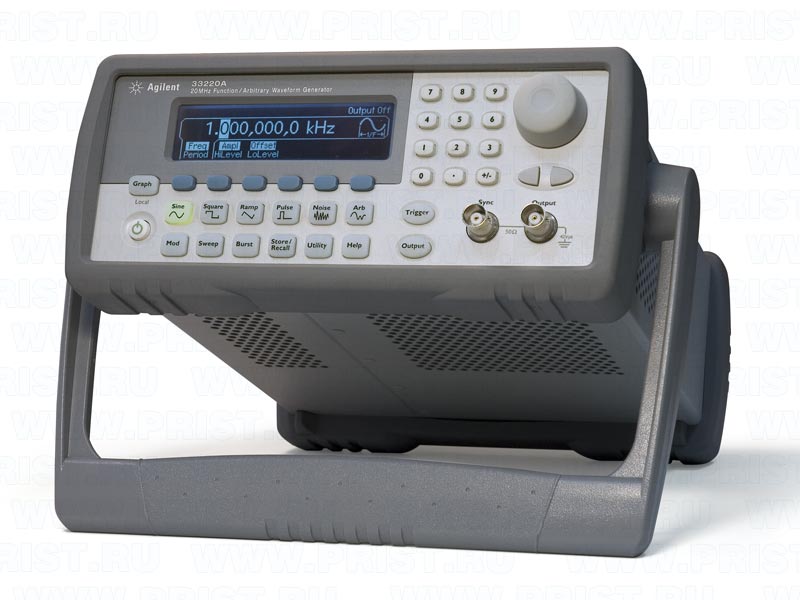

Генератор сигналов специальной и произвольной формы 33220A (Keysight Technologies, США)
- 10 стандартных форм сигнала, включая синусоидальный и прямоугольный до 20 МГц
- Сигналы произвольной формы с частотой дискретизации 50 МГц
- Коэффициент нелинейных искажений менее 0,04 % и неравномерность выходного напряжения не более ± 0,1 дБ
- Соответствие классу С стандарта LXI
- Программа IntuiLink Waveform Editor для создания сигналов
Генератор сигналов сложной/произвольной формы Agilent 33220А предоставляет пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы с 14-битовым разрешением по уровню и частотой дискретизации 50 МГц. Кроме того, можно генерировать импульсные сигналы с частотой до 5 МГц и управляемой длительностью фронта.
Начав с сигналов, с которыми предположительно должен работать испытуемый объект, затем можно добавлять к ним шумы, гармоники, негармонические составляющие и другие помехи и наблюдать, насколько правильно реагирует на них объект измерения. Проводя испытания на реалистичных сигналах, можно удостовериться, что испытуемые устройства правильно работают с сигналами, которые встречаются в реальных условиях, прежде чем потребитель запустит их в эксплуатацию.
Возможности внутренней модуляции и свипирования частоты по линейному или логарифмическому закону еще больше расширяют круг испытаний без привлечения дополнительного генератора. Возможность подключения внешнего опорного тактового генератора улучшает стабильность частоты, позволяя в то же время генерировать сигналы с прецизионным фазовым сдвигом, обеспечивать фазовую синхронизацию по сигналу другого генератора 33220А или 33250А или по стандарту частоты 10 МГц.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.02 |
|
Фазовый шум
|
-115 дБн/Гц |
|
Опорный генератор
|
±2×10-5 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
10 мВ … 10 В пик-пик |
|
Питание
|
95-264 В |
|
Гарантия, (мес)
|
12 |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
|
|
Частотный диапазон |
1 мкГц - 20 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность уст-ки частоты |
± 20x10-6 |
|
Выходной уровень |
10 мВ…10 Впик-пик на нагрузке 50 Ом |
|
СИНУСОИДА |
|
|
Погрешность установки уровня на 1 кГц |
±(1%+1 мВ) |
|
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при частоте менее 100 кГц |
|
Коэффициент гармоник |
≤ -70 дБн (0,04%) до 20 кГц |
|
ПОСТОЯННОЕ СМЕЩЕНИЕ |
|
|
Диапазон (пик. знач. AC+DC) |
±5 В на нагрузке 50 В |
|
Погрешность установки |
±2% |
|
МЕАНДР Частотный диапазон |
1 мкГц - 20 МГц |
|
Время нарастания/спада |
< 13 нс |
|
Выброс |
< 2% |
|
Перестраиваемая скважность |
20% - 80% (до 10 МГц) |
|
Погрешность установки скважности |
±1% |
|
Джиттер |
1 нс |
|
ПИЛА, ТРЕУГОЛЬНИК |
|
|
Диапазон частот |
1 мкГц – 200 кГц |
|
Нелинейность |
< 0,1% |
|
Перестраиваемая скважность |
0,0% – 100,0% |
|
ИМПУЛЬС |
|
|
Диапазон частот |
500 мкГц – 5 МГц |
|
Длительность импульса |
От 20 нс |
|
Перестраиваемое время нарастания |
От 13 до 100 нс |
|
Выброс |
< 2% |
|
Джиттер |
300 пс |
|
ШУМ |
|
|
Полоса частот (белый шум) |
9 МГц |
|
ПРОИЗВОЛЬНАЯ ФОРМА |
|
|
Диапазон частот |
1 мкГц – 6 МГц |
|
Длина памяти |
2 - 64 тысячи точек |
|
Разрешение ЦАП |
14 бит (включая знак) |
|
Частота дискретизации |
50 МГц |
|
Память |
4 ячейки |
|
Встроенные сигналы |
Нарастающая и спадающая экспонента, кардиосигнал, sin x/x |
|
АМ, ЧМ |
Формы несущей Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний / внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
|
Девиация частоты |
До 10 МГц (пиковая) |
|
Коэффициент |
АМ 1…120 % (АМ); разрешение 0,1 % |
|
ОБЩИЕ ДАННЫЕ |
|
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
261 x 104 x 303 мм |
|
Масса |
3,4 кг |
