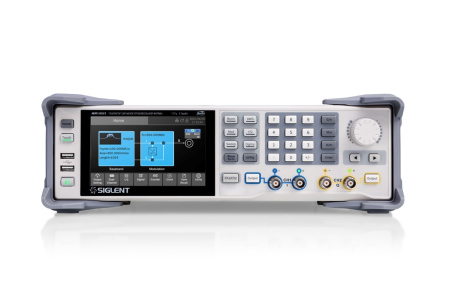

Генератор сигналов АКИП-3428/3 - многофункциональное устройство, предназначенное для профессионального использования. Он обладает двумя каналами, которые могут работать как несимметричные, так и дифференциальные. С помощью цифрового выхода, оснащенного 16 опциями, генератор обеспечивает широкий спектр возможностей.
Частотный диапазон генератора составляет от 1 мкГц до 1 ГГц, что позволяет работать с различными сигналами. Опорный генератор обеспечивает точность установки частоты в пределах ±1×10-6, а с опцией 10M-OCXO-L - ±1×10-7.
Генератор обладает широким диапазоном выходных уровней от 1 мВпик-пик до 12 Впик-пик при выходном импедансе 50 Ом. ЦАП с разрядностью 14 бит и памятью объемом 512 МБ обеспечивают высокую точность и гибкость формирования сигналов.
Устройство поддерживает различные виды модуляции, включая АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, а также опциональную IQ модуляцию. Генератор также оснащен ГКЧ и режимом формирования пакетов (Burst), что делает его еще более универсальным.
Преимущества:
- Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL
- Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит
- Максимальная частота сигнала: 1 ГГц (АКИП-3428/3)
- Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей
- Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 1 нс
- Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели)
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
90489-23 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
1 |
|
Фазовый шум
|
-138 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 12 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
- АКИП-3428/3 Генератор сигналов
- Шнур питания
- Сопроводительная документация
| Входные параметры | |
| Число каналов | 2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (Опция) |
| Диапазон частот (синусоидальная форма) | 1 мкГц … 1 ГГц |
| Дискретность установки | 1 мкГц |
| Пределы допускаемой относительной погрешности установки частоты | Стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) Есть вход сигнала внешней опорной частоты 10 МГц |
| Максимальная скорость выборки (синусоидальная форма) | 5 Гвыб/с |
| Разрядность АЦП | 14 бит |
| Выходной коннектор | BNC |
| Выходной уровень (Несимметричный выход) | |
| Диапазон установки уровня смещения постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) |
| Погрешность установки уровня смещения постоянного напряжения | ±(1% от уст. + 2 мВ) |
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (50 Ом, 0,32 Впик-пик относительно 1 МГц синусоидальной формы) |
| Погрешность установки уровня переменного сигнала | ±(1% от уст. (Впик-пик) + 1 мВпик-пик) Синусоидальная форма, 10 кГц, смещение 0 В |
| Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 МГц) 1 мВ … 3 Впик-пик (>120 МГц) |
| Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 Впик-пик (>20 МГц) |
| Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) | 1 мВ … 12 Впик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 Впик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 Впик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) |
| Диапазон установки выходного уровня шумового сигнала (50 Ом) | 1 мВ … 0,669 Вскз |
| Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) | 1 мВ … 12 Впик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 Впик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 Впик-пик (>120 Мбит/с) |
| Диапазон установки выходного уровня пилообразного сигнала (50 Ом) | 1 мВ … 12 Впик-пик |
| Общие выходные параметры | Внутреннее сопротивление: 50 Ом (±1 Ом) Максимальный выходной ток: ±240 мА Защита выхода: от перегрузки по току, от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) |
| Выходной уровень (Дифференциальный выход) | |
| Диапазон установки уровня переменного сигнала | 20 мВпик-пик … 2 Впик-пик (100 Ом, смещение 0 В) |
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (100 Ом, 0,5 Впик-пик относительно 1 МГц синусоидальной формы) |
| Диапазон установки дифференциального уровня | ±1 В (100 Ом) |
| Диапазон установки уровня постоянного напряжения с общей землей | ±1 В (высокоомный выход) |
| Общие выходные параметры | Защита выхода: от перенапряжения Перекрестные помехи: -60 дБн Смещение каналов: 20 пс (при одинаковом выходном уровне) |
| Общие выходные параметры | |
| Полярность | Нормальная, инвертированная |
| Регулировка сигнал/шум | от 0,1 дБн |
| Цифровой фильтр | 1 МГц … 1 ГГц |
| Стандартные формы сигналов | |
| Синусоидальная форма | |
| Диапазон частот | 1 мкГц … 1 ГГц |
| Коэффициент гармоник (при уровне не более 0 дБм) | Несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц Дифференциальный выход: <-55 дБн от 0 до 500 МГц <-45 дБн свыше 500 МГц до 1 ГГц |
| Негармонические составляющие (при уровне не более 0 дБм) | Несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн |
| Плотность фазовых шумов | <-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц |
| Генерация гармоник | Генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники |
| Импульсы прямоугольной формы | |
| Частота повторения | 1 мкГц … 240 МГц |
| Дискретность установки частоты | 1 мкГц |
| Минимальная длительность фронта/среза импульса | ≤ 0,85 нс |
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) |
| Скважность | от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
| Джиттер | 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) |
| Одинарный | |
| Частота повторения | 1мкГц … 312,5 МГц |
| Импульсный сигнал | |
| Дискретность установки частоты | 1 мкГц |
| Регулировка длительности импульса | от 1 нс Дискретность установки от 10 пс. Максимальная длительность импульса ограничена максимальной частотой |
| Погрешность установки длительности импульса | ±(0,01% от уст. + 0,3 нс) |
| Диапазон установки длительность фронта/среза импульса | от 1 нс до 75 с (10% ~ 90%) Дискретность установки от 100 пс Выходной уровень ≤ 3Впик-пик, |Постоянное смещение| ≤ 3 В. |
| Скважность | от 0,001 до 99,999% Дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс) |
| Джиттер | 20 пс (>10 кГц, 1 Впик-пик, 50 Ом) |
| Белый шум | |
| Полоса частот (-3дБ) | 1 мкГц … 1 ГГц |
| ПСДП / PRBS | |
| Максимальная скорость передачи данных | 312,5 Мбит/с |
| Длина последовательности | 2 ͫ¯¹ , m = 3,4, ..., 32 |
| Минимальная длительность фронта/среза импульса | 0,5 нс (10% ~ 90%, 1 Впик-пик, 50 Ом) |
| Пилообразная, треугольная формы | |
| Диапазон частот | 1 мкГц … 10 МГц |
| Нелинейность (максимум) | 1,5% (1 кГц, 1 Впик-пик, симметрия 50 %) |
| Перестраиваемая симметрия | 0,0 … 100,0% |
| Постоянное напряжение (DC) | |
| Диапазон установки уровня постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) |
| Погрешность установки уровня постоянного напряжения | ±(1% от уст. + 2 мВ) |
| Сигналы произвольной формы | |
| Режим AFG | |
| Диапазон частот | 1 мкГц … 100 МГц |
| Скорость выборки | 2,5 Гвыб/с |
| Длина сигнала | 32000 точек |
| Длительность фронта/среза | 450 пс (10% … 90%, 1 Впик-пип, 50 Ом) |
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
| Режим AWG | |
| Диапазон регулировки скорости выборки | от 0,01 выб/с до 2,5 Гвыб/с |
| Диапазон регулировки длины сигнала | от 24 точек до 512 Мточек |
| В режиме формирования последовательности, минимальная длина сигнала - 64 точки. При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16. | |
| Вертикальное разрешение | 14 бит |
| Режимы интерполяции | Удержание 0-го порядка, линейное, sinc, sin27, sinc13 |
| Формирование последовательности | Число сегментов: 1... 1024 Число повторений сегментов: 1... 65535 Режим работы: Непрерывный, Одиночный/Пакетный, Бесконечный, Пошаговый, Расширенный Источник запуска: Ручной, Задержанный, Внешний |
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
| Джиттер | 50 пс (для шаблона ”010101”, 1 Впик-пик,50 Ом, 2,5 Гвыб/с) |
| Векторный генератор (Опция) | |
| Векторные (I/Q) сигналы (Опция) | |
| Диапазон регулировки символьной скорости | от 250 символов/c до 500 Мсимволов/c |
| Длина сигнала | 512 Мточек |
| Диапазон регулировки несущей частоты | 1 мкГц … 1 ГГц |
| Вертикальное разрешение | 14 бит |
| Форматы модуляции | 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ) |
| Полоса пропускания | 150 МГц – калиброванное значение |
| I/Q-модулятора | до 625 МГц – в зависимости от символьной скорости и установок фильтра |
| Остаточный модуль вектора ошибки (EVM) | Остаточный модуль вектора ошибки (EVM) |
| Виды последовательностей | PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ) |
| Источник сигнала | Встроенные в память, загрузка из файла, импорт из ПО EasyIQ |
| Калибровка IQ | Баланс, смещение и угол |
| Модуляции | |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| Коэффициент АМ | 0,00 ... 120,00 % (АМ) |
| Пиковая девиация (ЧМ) | до 0,5 * Гц максимальной частоты генератора |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| Диапазон установки девиации фазы | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внешний, внутренний, канал |
| Модулирующее колебание (внутреннее | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| АМН, ЧМН, ФМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
| Частота модуляции | 500 мкГц ... 61 МГц – внутренний; до 10 МГц – внешний |
| Частота скачка | 1 мГц ... 2 МГц |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Диапазон установки времени качания | 1 мс … 1000 с |
| Диапазон установки времени задержки запуска | 1,963 мкс … 10 с |
| Диапазон частот (старт/стоп) | Синус: 1 мкГц … 2 ГГц, Прямоугольник: 1 мкГц … 770 МГц |
| Закон качания | Линейный, логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC) + СПФ |
| Режим запуска | Синхронизированный, по строб-импульсу, ручной |
| Период повторения | 1 мкс … 1000 с |
| Число импульсов в пакете | 1 … 1000000 импульсов |
| Начальная/конечная фаза | 0° … +360° |
| Диапазон установки времени задержки запуска | 2,079 мкс … 10 с |
| Дополнительные характеристики | |
| Частотомер | |
| Частотный диапазон | 100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC) |
| Измерения | Частота, счет импульсов |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | Открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) Закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) |
| Входной коннектор | BNC |

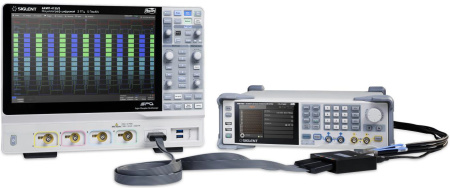

| Цифровые каналы (Опция) | |
| Число каналов | 16-бит |
| Диапазон установки скорости передачи данных | 1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов Тип выходного стандарта зависит от выбранной опции. Подробнее в разделе информация для заказа |

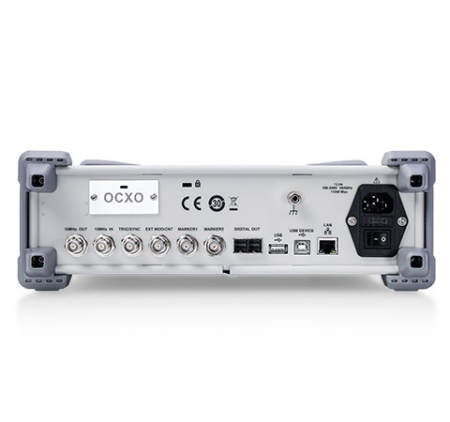

| Дополнительные входы / выходы | |
| Вход сигнала опорной частоты | BNC-тип, на задней панели. Входная частота: 10 МГц (±0,1 мГц). Минимальный входной уровень: 1,4 Впик-пик (50 Ом). |
| Выход сигнала опорной частоты | BNC-тип, на задней панели. Выходная частота: 10 МГц. Выходной уровень: 3,3 Впик-пик (50 Ом). |
| Внешняя модуляция | BNC-тип, на задней панели. Диапазон входных частот: 0 … 1 МГц. Импеданс: 10 кОм. Входной уровень: ±5 Впик-пик |
| Синхровход/Строб | BNC-тип, на задней панели. Импеданс: 100 кОм. Входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В Минимальная длительность импульса 100 нс Время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс) |
| Синхровыход | BNC-тип на задней панели. Импеданс: 50 Ом. Частота: 1 МГц. Выходной уровень: VOH 3,8 В, VOL 0,44 В |
| Маркер | 2, BNC- тип на задней панели. Импеданс: 50 Ом. Диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. Длительность импульса: 108 нс. Длительность фронта/среза: 25,6 нс. Джиттер: 400 пс |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный. Разрешение: 800х480 |
| Интерфейсы | 3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB – Опция (адаптер GPIB - USB ) |
| Напряжение питания | 100…240 В (±10%), 50/60 Гц, 110 Вт |
| Условия эксплуатации | 0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С) |
| Условия хранения | -20°С ... +60°С, относительная влажность ≤ 95% |
| Габаритные размеры | 338 × 113 × 369 мм (Ш х В х Г) Возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U |
| Масса | 4,4 кг |
