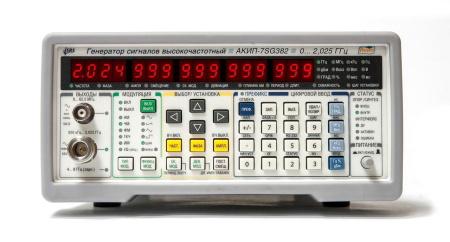

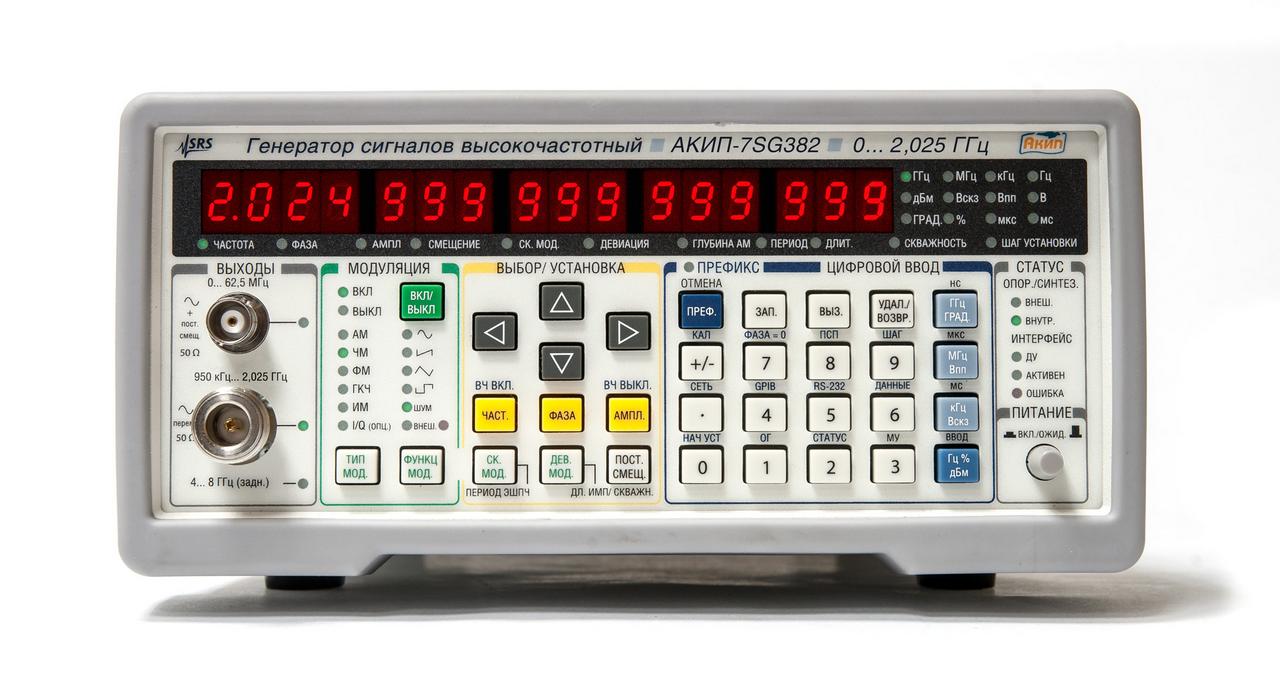

АКИП-7SG382 – это двухканальный генератор сигналов ВЧ, который имеет широкий частотный диапазон от DC до 2 ГГц. Он обладает опорным генератором с погрешностью установки частоты ±5×10-8, а при наличии опции – ±1×10-9. Минимальный выходной уровень составляет -110 дБм, а максимальный – 16,5 дБм. Выходной импеданс равен 50 Ом. Генератор поддерживает различные виды модуляции: АМ, ФМ, ЧМ, а также с опцией – I/Q. Он также обладает гетеродинной частотной коррекцией, что обеспечивает высокую стабильность сигнала.
Генератор ВЧ-сигналов АКИП-7SG382 выполнен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех. Конструкция генераторов представляет собой моноблок в настольном исполнении.
Генератор ВЧ-сигналов АКИП-7SG382 выполнен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех. Конструкция генераторов представляет собой моноблок в настольном исполнении.

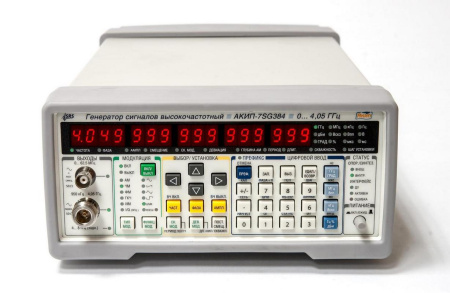

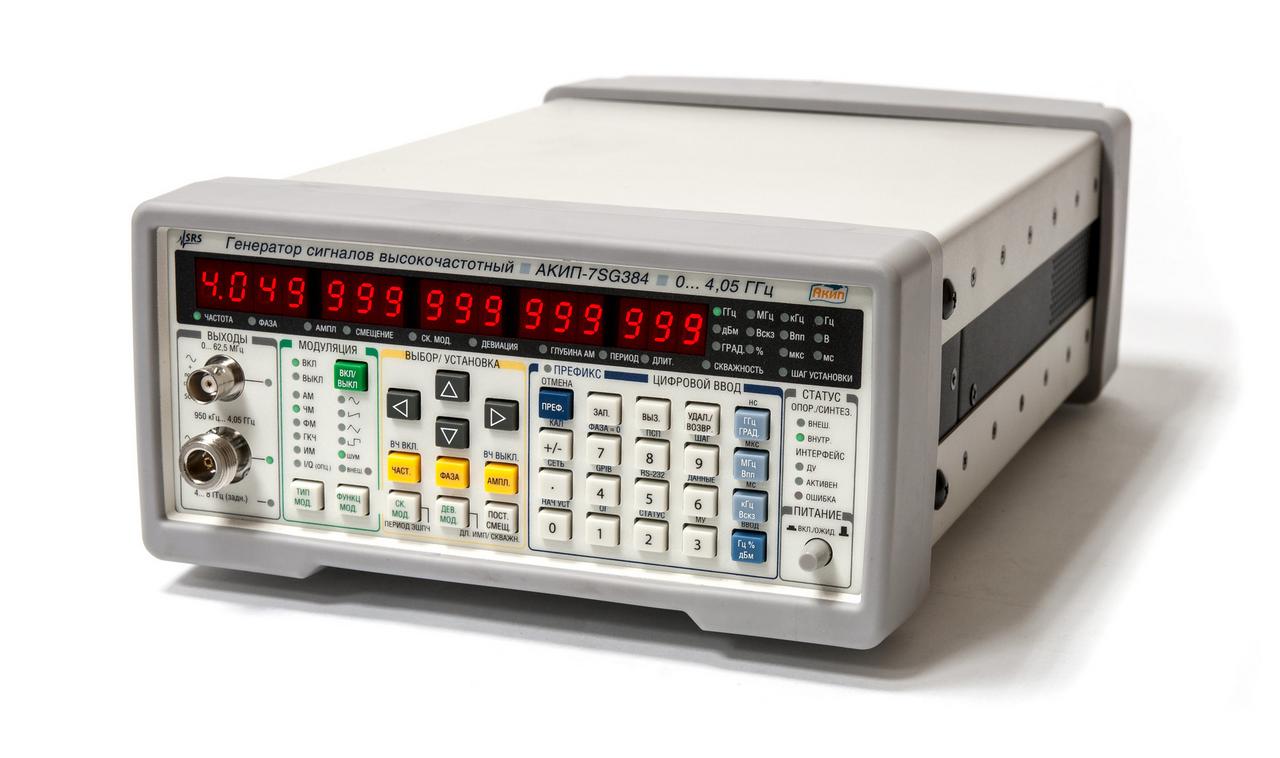

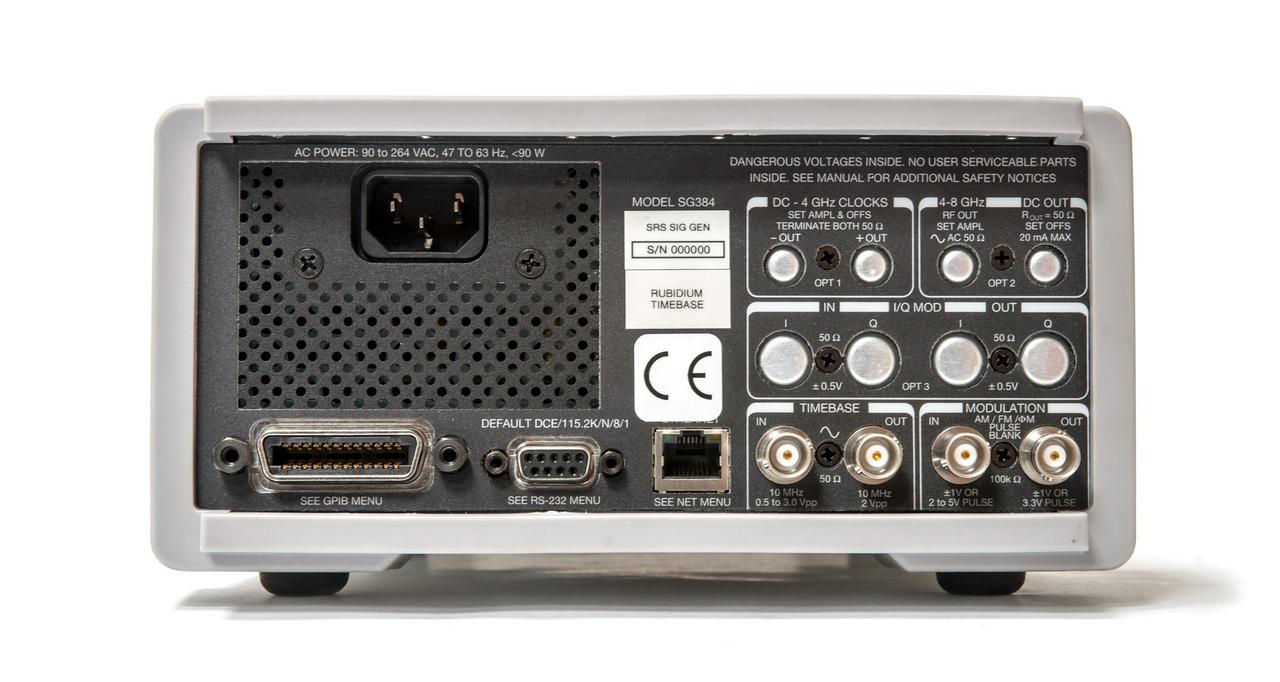

Серия генераторов АКИП-7SG включает в себя 6 моделей, различающихся по диапазону частот и параметрам модуляции сигналов: АКИП-7SG382, АКИП-7SG384, АКИП-7SG386, АКИП-7SG392, АКИП-7SG394, АКИП-7SG396. Конструкция генераторов ВЧ-сигналов АКИП-7SG представляет собой моноблок в настольном исполнении.
- Частотный диапазон от DC до 2 ГГц;
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
- Стабильность внутреннего опорного генератора 5 × 10-8/год;
- Опция: рубидиевый опорный генератор: 1 × 10-9/год;
- Опция: аналоговый I/Q вход;
- Опция: выход стробирующих сигналов прямоугольной формы;
- Низкий уровень фазовых шумов;
- Модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ (в стандартной комплектации);
- Интерфейсы: GPIB, LAN, RS-232.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
61674-15 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
2 |
|
Фазовый шум
|
-116 дБн/Гц |
|
Опорный генератор
|
±5×10-8 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-110 ... 16,5 дБм |
|
Питание
|
90-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов AKIP-7SG382
- Шнур питания
- Руководство по эксплуатации
- Сертификат калибровки
| Выходная частота | |
| Диапазон | BNC - выход: DC ... 62,5 МГц |
| N - выход: 950 кГц ... 2,025 ГГц | |
| Дискретность установки | 1 мк Гц |
| Скорость перестройки | <8 мс |
| Стабильность | 1 × 10–11 (1 с девиация Аллана) |
| Погрешность установки | < (10–18 + погрешность опорного генератора ) × fC |
| BNC-выход | |
| Выходной уровень | 0,001 Вскз ... 1 Вскз; разрешение < 1 % |
| Смещение | ±1, 5 В; разрешение 5 мВ |
| Погрешность установки уровня | ± 5 % |
| Гармоники | < – 40 дБн |
| Выходное сопротивление | 50 Ом |
| N-выход | |
| Выходной уровень | 0,7 мкВскз ... 1 Вскз (< 4 ГГц ) |
| Выходная мощность | - 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм |
| Погрешность установки | ± 1 дБм |
| Выходное сопротивление | 50 Ом |
| КСВН | ≤ 1,6 |
| Спектральные характеристики на 1 ГГц | |
| Фазовый шум |
- 80 дБн/Гц при отстройке 10 Гц - 102 дБн/Гц при отстройке 1 кГц - 116 дБн/Гц при отстройке 20 кГц - 130 дБн/Гц при отстройке 1 МГц |
| Гармоники несущей | < - 55 дБн (<+7 дБм , N-тип ) |
| Негармонические составляющие |
< - 65 дБн при отстройке < 10 кГц < - 75 дБн при отстройке > 10 кГц |
| Паразитная ЧМ | 1 Гц (300 Гц ... 3 кГц ) |
| Паразитная АМ | 0,006% (300 Гц ... 3 кГц) |
| Установка фазы | |
| Диапазон установки | ± 360° |
| Дискретность установки |
0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) |
| Внутренний опорный генератор 10 МГц | |
| Тип опорного генератора |
Стандартный OCXO; Рубидиевый (опция 04) |
| Старение |
5 х 10-8 /год; 1 х 10-9 /год |
| Стабильность (0...45 °C) |
2 х 10-9; 1 х 10-10 |
| Выход 10 МГц (задняя панель) | Синус, 1,75 Впик - пик, 50 Ом |
| Внутренний опорный генератор | |
| Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом |
| Внутренний источник модуляции | |
| Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум |
| КНИ | – 80 дБн |
| Частотный диапазон | 1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц |
| Выход | 50 Ом; уровень: ± 1 В ... полная девиация |
| Амплитудная можуляция | |
| Коэффициент АМ | 0 ... 100 % |
| Ширина полосы модуляции | > 100 кГц |
| Модуляционное искажение |
BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц ) N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц ) |
| Источник | Внутренний или внешний |
| Частотная модуляция | |
| Девиация частоты | 10 Гц ... 1 МГц |
| Ширина полосы модуляции | > 100 кГц |
| Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
| Источник | Внутренний или внешний |
| Фазовая модуляция | |
| Девиация | 0 ... 360 ° |
| Ширина полосы модуляции | > 100 кГц |
| Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
| Источник | Внутренний или внешний |
| Модуляция короткими импульсами | |
| Коэффициент закрытия в паузе |
0 дБ (1 ГГц ... 4 ГГц ) 60 дБ (100 МГц ... 1 ГГц ) 75 дБ (DC ... 100 МГц) |
| Время нарастания | 20 нс |
| Источник | Внутренний или внешний |
| Внешняя I/Q модуляция | |
| Несущая частота | 400 МГц ... 2,025 ГГц |
| I/Q – вход | N-тип на задней панели, 50 Ом |
| Ширина полосы модуляции | 200 МГц |
| Выход стробосигналов (ОПЦИЯ 01) | |
| Выход | SMA на задней панели, 50 Ом |
| Частотный диапазон | Как и основной выход |
| Время установления | <35 пс (20 % ... 80 %) |
| Джиттер |
fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания ) fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания ) |
| Выходной уровень |
0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% |
| Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM |
| ГКЧ | |
| Диапазон частот |
DC ... 62,5 МГц ( BNC выход) 950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц (в зависимо сти от модели и опции) |
| Разрешение | > 1 Гц или 0,1 % от девиации |
| Источник | Внутренний или внешний |
| Общие технические характеристики | |
| Интерфейсы | LAN, GPIB, RS-232 |
| Габаритные размеры | 216 х 89 х 330 мм |
| Напряжение питания | 90...264 В, 47...63 Гц (90 Вт) |
| Масса | 4,5 кг |
| Опции: |
Опция 01: выход стробирующих сигналов прямоугольной формы; Опция 02: расширение полосы частот; Опция 03: аналоговый I / Q вход; Опция 04: рубидиевый опорный генератор; RM2U-S – одиночный комплек т для монтажа в стойку; RM2U-D – двойной комплект для монтажа в стойку |
