Генератор может успешно использоваться для решения широкого набора задач в различных областях человеческой деятельности – от научных исследований до ремонтных услуг и производства. Оборудование выполнено в габаритных размерах 133х429х450 миллиметров и весе не более 18 килограмм.
Функциональные особенности

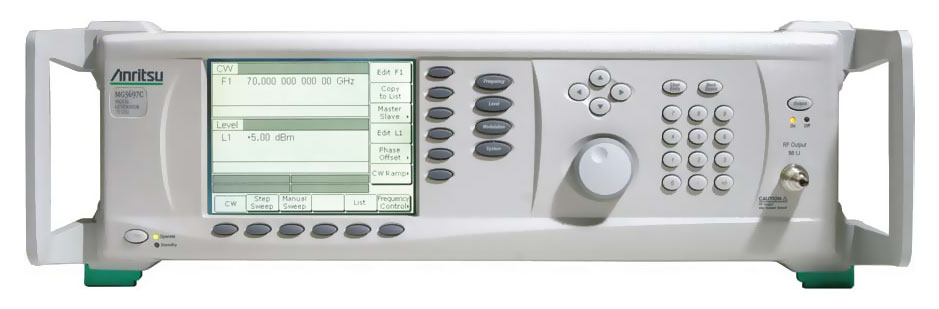

Генератор Anritsu MG3692С функционирует в частотном диапазоне от двух до двадцати гигагерц. Прибор способен работать в режиме немодулированных колебаний, режиме шагового качания с фазовой синхронизацией, режиме аналогового, попеременного, ручного, списочного качания. Предусмотрена программируемая перестройка частоты. Доступно до двадцати независимых настраиваемых маркеров. Для режимов аналогового, шагового, списочного качания частоты и качания мощности НК возможен выбор режима запуска качания.
Anritsu MG3692С оснащен энергонезависимой памятью, которая позволяет сохранять настройки и до девяти дополнительных установок, сделанных с помощью передней панели. Сохранение и вызов установок обеспечивается системным меню. Функции и значения при каждом включении устройства устанавливаются в соответствии с настройками, действовавшими в момент его предыдущего выключения. Оборудование имеет вход последовательного перебирания ячеек памяти. Генератор снабжен функцией самотестирования. При обнаружении ошибки на дисплее отображается сообщение о ней, возможная причина и рекомендации по устранению. Пользователь может выбрать безопасный режим работы , который предполагает отключение отображения состояния в режимах работы с частотой и уровнем мощности. Предусмотрена возможность пользовательской калибровки равномерности уровня мощности.
Управление генератором Anritsu MG3692С осуществляется при помощи клавиатуры, вращающейся ручки или клавиши управления курсоров. Время прогрева устройства из режима ожидания составляет тридцать минут. Доступен перевод оборудования в режим ожидания. Прибор обеспечивает управление всеми функциями, настройками и рабочими режимами (кроме включения питания и режима ожидания) при посредстве команд, отправляемых с внешнего компьютера по шине GPIB (шина интерфейса IEEE-488).
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
2000000 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-114 дБн/Гц |
|
Опорный генератор
|
±2×10-9 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
GPIB |
|
Выходной уровень
|
-20 ... 17 дБм |
|
Питание
|
85-264 В |
|
Гарантия, (мес)
|
1 |
| Параметр | Значение |
|---|---|
|
Количество каналов |
1 |
|
Частотный диапазон ОТ |
2 ГГц |
|
Частотный диапазон ДО |
20 ГГц |
|
Опорный генератор (погрешность установки частоты) |
±2×10-9 (опция ±5×10-10) |
|
Выходной уровень (минимум) |
-15 дБм |
|
Выходной уровень (максимум) |
15 дБм |
|
Выходной импеданс (Ом) |
50 |
|
Виды модуляции |
опции АМ, ЧМ, ФМ, ИМ |
|
ГКЧ |
да |
|
Экран (см, разрешение) |
да |
| Особенности | MG3690C покрывает аудио, ВЧ, СВЧ, УВЧ, РЧ и микроволновые частоты в диапазоне от 0,1 Гц (опция) до 70 ГГц в комплектации с одним коаксиальным выходом и в диапазоне до 500 ГГц или выше при наличии внешних умножителей. MG3690C – идеальный источник сигналов с возможностью настройки для решения от простых до сложных задач, включая имитацию радара, замену LO и генерацию синхроимпульсов. MG3690C предлагает три уровня наилучших в классе характеристик фазового шума в ОБП -стандартный, ультра-низкий (опция) и фазовый шум уровня премиум (опция), а также полный набор возможностей модуляции. |
