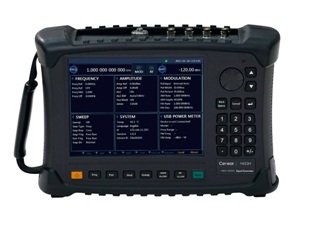

Генератор сигналов Ceyear 1433E

Серия 1433 – это линейка генераторов ВЧ сигналов, которые разработаны в портативном исполнении, имеют компактный корпус и батарейное питание специально для применения в полевых условиях.
Модификации генераторов серии оснащены ВЧ выходом для формирования сигналов непрерывной генерации синусоидального колебания (CW), сигналов ЧМ/ AM/ импульсной модуляции.
Возможность регулировки амплитуды обеспечивается в широком динамическом диапазоне, поддержка режима развертки – качание по «шагам/списком», а также другие измерительные ресурсы.
Генераторы имеют большой цветной сенсорный экран с диагональю 21 см для удобной работы пользователя при настройке параметров и выдаче сигнала на выходе.

Генератор высокочастотных сигналов серии 1433 имеет малые массогабаритные характеристики, гибкую реализацию способа питания (перезаряжаемый аккумулятор + сетевой адаптер).
Прибор хорошо адаптирован для условий эксплуатации в полевых условиях и задач выездного прикладного тестирования.
Генератор удобен в использовании на строящихся и монтируемых радиочастотных объектах, для отладки и ежедневного технического обслуживания РЭА, поиска неисправностей в электронных интегрированных системах, при тестировании РЧ приемников, поверка радиолокационных и навигационных устройств (оценка качества приема радара и устранение неполадок), для диагностики транспортных средств (авиа, ЖД, морской транспорт), а также в сфере научной деятельности.

Особенности:

• Широкий диапазон частот: от 1 МГц до 50 ГГц (в зав. от модификации)
• Высокое разрешение установки частоты: 0,1 Гц
• Минимальные значения и показатели фазового шума: -108 дБ/Гц при смещение частоты 10 кГц при несущей fc 10 ГГц (SSB phase noise)
• Аппаратные интерфейсы тестирования и формирования схем измерений: вход/выход ОГ, вход/ выход СИ, выход для мониторинга
• Удобство работы оператора, высокая производительность измерений: большой ЖК-экран, возможность сенсорного управления, оптимальная эргономика органов управления
• Поддержка ДУ и программирования (интерфейсы LAN и USB)
• Питание от внутренней батареи или сетевого адаптера питания
• Диапазон рабочих температур -10 °C ~ +50 °C

Прикладные приложения и измерительные задачи генераторов 1433-серии:

• тестирование производительности и поиск неисправностей радаров и другого электронного оборудования с использованием непрерывного выходного сигнала аналоговой модуляции (моделирование сигнала возбуждения).
• полевые испытания диаграммы направленности антенны за счет генерации тест-сигнала с известной фиксированной амплитудой, который используется для проверки индикатора диаграммы направленности передающей антенны.
