Артикул:
m-115320
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Высокочастотный, Векторный
Количество каналов
—
1
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
6
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

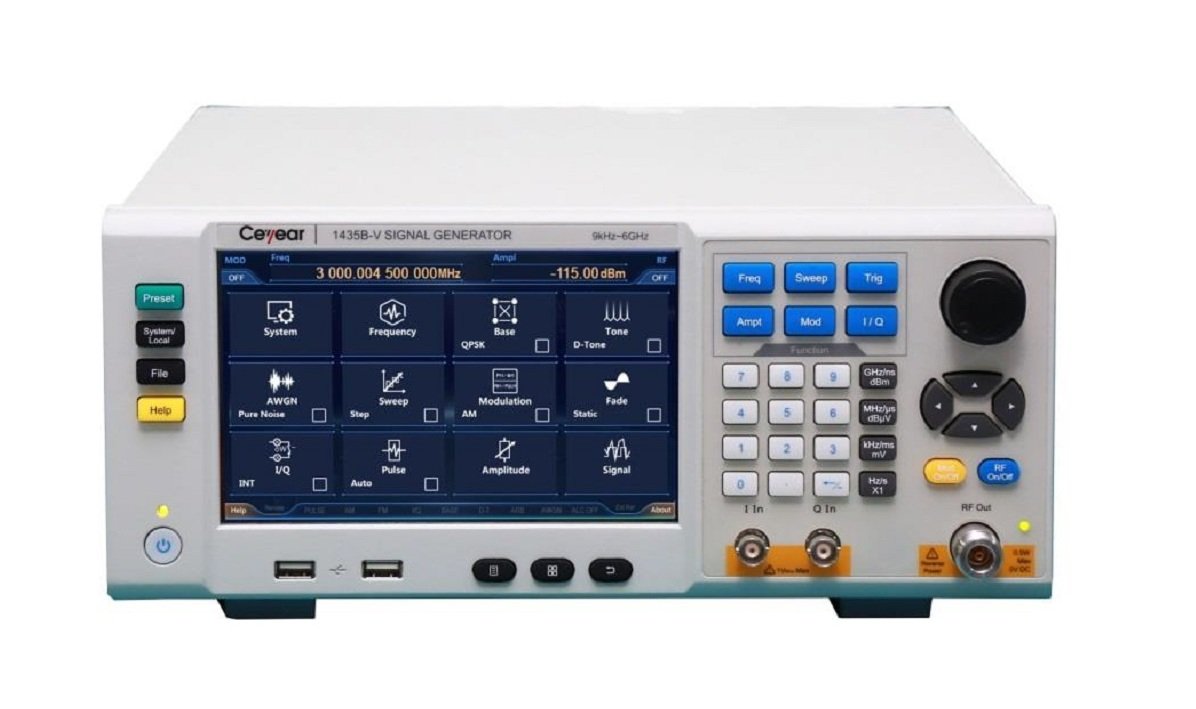

Генератор сигналов серии 1435-V обеспечивает оптимальный баланс производительности, технических характеристик и массогабаритных параметров в сочетании с конкурентной стоимостью.
Модификации 1435A-V (до 3 ГГц) и 1435B-V (до 6 ГГц) поддерживают модуляцию произвольных сигналов и данных, загружаемых в 5 форматах, позволяют редактировать, загружать и регулировать на выходе формы сигналов в соответствии с требованиями для моделирования различных колебаний, обеспечивая современные требования к тестированию различных сложных сигналов.
Источник модулирующих сигналов генератора прост в настройке и имеет высокие характеристики.
Генератор поддерживает выдачу в реальном времени типовых сигналов цифровой модуляции в более чем 20 форматах, таких как PSK, QAM, FSK и MSK (в зав. от опции №№ H02…..H32).
Генераторы имеют высокие характеристики линейности АЧХ и фазового шума, которые могут быть значительно улучшены при активации различных программно-аппаратных опций.
Генераторы 1435-V серии имеют 18 см сенсорный ЖКИ, реализуя управление касанием экрана, клавишами и регуляторами панели, с помощью внешней мыши и клавиатуры, что обеспечивает исключительное удобство работы пользователей. Серия 1435-V использует компактный форм-фактор корпуса (3U), отличается небольшими размерами и легким весом. Генераторы предоставляют мощные ресурсы генерации даже в небольшом пространстве рабочего места, что соответствует требованиям испытаний как на этапе разработки оборудования, его отладки, а также задачам эффективности применения прибора в условиях производства.
Модификации 1435A-V (до 3 ГГц) и 1435B-V (до 6 ГГц) поддерживают модуляцию произвольных сигналов и данных, загружаемых в 5 форматах, позволяют редактировать, загружать и регулировать на выходе формы сигналов в соответствии с требованиями для моделирования различных колебаний, обеспечивая современные требования к тестированию различных сложных сигналов.
Источник модулирующих сигналов генератора прост в настройке и имеет высокие характеристики.
Генератор поддерживает выдачу в реальном времени типовых сигналов цифровой модуляции в более чем 20 форматах, таких как PSK, QAM, FSK и MSK (в зав. от опции №№ H02…..H32).
Генераторы имеют высокие характеристики линейности АЧХ и фазового шума, которые могут быть значительно улучшены при активации различных программно-аппаратных опций.
Генераторы 1435-V серии имеют 18 см сенсорный ЖКИ, реализуя управление касанием экрана, клавишами и регуляторами панели, с помощью внешней мыши и клавиатуры, что обеспечивает исключительное удобство работы пользователей. Серия 1435-V использует компактный форм-фактор корпуса (3U), отличается небольшими размерами и легким весом. Генераторы предоставляют мощные ресурсы генерации даже в небольшом пространстве рабочего места, что соответствует требованиям испытаний как на этапе разработки оборудования, его отладки, а также задачам эффективности применения прибора в условиях производства.
Особенности:
- Высокая совместимость, загрузка произвольных волновых данных в различных форматах
- Набор универсальных режимов цифровой модуляции
- Малый фазовый шум/ SSB
- Высокая выходная мощность
- Небольшой размер и легкий вес
- Большой, цветной, сенсорный экран (18 см)
Документы
1435_V-Purchase-Guide
871,7 кб
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный, Векторный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
6 |
|
Фазовый шум
|
-127 дБн/Гц |
|
Опорный генератор
|
±5×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-110 … 18 дБм |
|
Питание
|
200-240 В |
|
Гарантия, (мес)
|
12 |
Количество каналов: 1; Частотный диапазон ОТ: 9 кГц; Частотный диапазон ДО: 6 ГГц; Опорный генератор (погрешность установки частоты): ±5?10-7 ; Выходной уровень (минимум) : -15 дБм (до -20 дБм), - 110 дБм (опция H01); Выходной уровень (максимум) : 18 дБм (22 дБм - опция H08); Выходной импеданс (Ом) : 50; Виды модуляции: АМ, ФМ, ЧМ – опция H02, ИМ (длит. имп. от 20 нс) – опция H03/ H04, МФГ (2-х кан. 7 форм, в т.ч. Гаусс. шум, пост. смещ.) - опция H05 (требует наличия уст. опции H02). Сигнал произв. формы (arbitrary waveform) - опция S01, Линейная модуляция частоты (ЛЧМ) – опция S02, Белый гауссовский шум – опция S03, Векторная модуляция (50 МГц- 6 ГГц)- PSK (BPSK, QPSK, OQPSK, ?/4DQPSK, D8PSK, 16PSK), QAM (4, 16, 32, 64, 128, 256, 512, 1024), FSK (2, 4, 8, 16), ASK, MSK; ГКЧ: по шагам (step scan), по списку(list), длит. 100 мкс -100с; Экран (см, разрешение) : Да (18 см, 800х480, сенсорный); Особенности: Макс. разрешение установки частоты 0,001 Гц. КСВН <1,6. Высокая выходная мощность, скорость перестройки частоты ? 1мс. Фазовый шум <-115 дБн/Гц (отстройка на 10 кГц от несущей 1 ГГц). Опции - ОГ (H10, ? ±5?10-8), мин. выходного уровня (H01, до -135 дБм), макс. выходного уровня (H08, до +22 дБм), снижения фазовых шумов (H06), модуляция ЛЧМ (S02), реж AWG ( arbitrary wave - S01), ВЧ выход на задней панели (H92) и др. Вход внешнего источника модулирующего сигнала (2 канала -I/Q). Масса 12 кг, питание ~230В (50/60 Гц), макс. потребление 300 Вт. Цветной сенсорный ЖКИ (touch screen); Интерфейс: LAN, GPIB, (USB – 2, на передней панели);
