Артикул:
m-102096
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.3
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

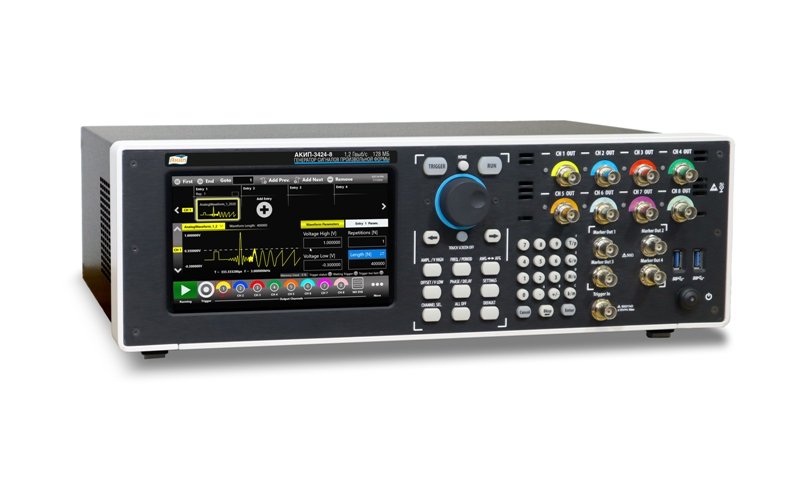

Генератор сигналов произвольной формы АКИП-3424-2 (2М) - это уникальное устройство, предназначенное для профессионального использования. Он обладает набором технических характеристик, которые удовлетворят потребности самых требовательных специалистов.
Главной особенностью этого генератора является наличие 2 каналов и опция цифрового выхода в количестве 8. Такое решение позволяет с легкостью осуществлять множество задач одновременно, что значительно повышает эффективность работы.
Преимущества:
- Память до 2 МБ на канал
- Режим формирования произвольного сигнала (до 16384 сегментов)
- До 32 аналоговых и 128 цифровых полностью синхронизированных каналов
- Генератор кодовых последовательностей
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
- Возможность использования в системах цифровой модуляции для создания I/Q-сигналов
- Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В
- Высота 3U, возможность монтажа в 19” стойку (опция)
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.3 |
|
Фазовый шум
|
-120 дБн/Гц |
|
Опорный генератор
|
±2×10-6 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN, DVI, VGA |
|
Выходной уровень
|
5 мВ … 6 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- АКИП-3424-2 (2М) генератор сигналов произвольной формы
- Шнур питания
- Сопроводительная документация
| АКИП-3424-2 (2 M) | Генератор АКИП-3424-2 с памятью 2 МБ |
| Выходные параметры | |
| Число каналов |
2 – аналоговые 1 – маркеры 8 – цифровые (опция) |
| Скорость выборки | от 1 выб/с до 1,2 Гвыб/с |
| Погрешность установки частоты | ±2*10-6 |
| Выходное сопротивление | 50 Ом, 5 Ом |
| Выходной уровень (50 Ом) | 0 … 6 Впик-пик (опционально до 12 Впик-пик) |
| Дискретность установки | < 0,5 мВ или 5 разрядов |
| Диапазон установки смещения постоянной составляющей | Диапазон установки 50 Ом на 50 Ом: -3 В … +3 В (-6 В … +6 В – опция) Диапазон установки 50 Ом на высокоомный выход: -6 В … +6 В (-12 В … +12 В – опция) |
| Постоянное смещение | |
| Диапазон смещения постоянной составляющей (50 Ом) | -3 … +3 В (опционально: -6 … +6) |
| Погрешность установки | ±(1% от уст. + 10 мВ) |
| Синусоида | |
| Частотный диапазон |
1 мкГц … ≤ 70 МГц: 12 Впик-пик 70 МГц … ≤ 120 МГц: 9 Впик-пик 120 МГц … ≤ 180 МГц: 6 Впик-пик 180 МГц … 300 МГц: 3 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
| Коэффициент гармоник (при уровне не более 1Впик-пик) |
1 мкГц … ≤ 10 МГц: <-60 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 100 МГц: <-45 дБн 100 МГц … 300 МГц: <-30 дБн |
| КНИ (коэфф. нелин. искажений) | <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более 1Впик-пик) |
1 мкГц … ≤10 МГц: <-65 дБн 10 МГц … 300 МГц: <-55 дБн |
| Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) | <-120 дБн/Гц (10 МГц) |
| Прямоугольник | |
| Частотный диапазон |
1 мкГц … ≤ 40 МГц: 12 Впик-пик 40 МГц … ≤ 80 МГц: 10 Впик-пик 80 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
| Время нарастания/спада | 2 нс |
| Выброс | 2% |
| Джиттер | <20 пс |
| Пила, треугольник | |
| Частотный диапазон | 1 мкГц … 15 МГц |
| Нелинейность | ≤0,1% |
| Перестраиваемая скважность | 0,0 … 100,0% |
| Импульс | |
| Диапазон частот |
1 мкГц … ≤ 5 МГц: 12 Впик-пик 5 МГц … ≤ 60 МГц: 10 Впик-пик 60 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
| Длительность импульса | От 2,5 нс |
| Время нарастания/спада | 2 нс … 1000 с, разрешение 2 пс |
| Диапазон изменения скважности | 0% … 100% |
| Выброс | 2% |
| Джиттер | < 20 пс |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц … 150 МГц |
| Длина памяти | 2 … 16 тысяч точек – стандартный режим |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 1,2 ГГц |
| Минимальное время нарастания/спада | 1,1 нс |
| Джиттер | 800 пс |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
| Режим запуска | Синхронизированный или по строб-импульсу |
| Число импульсов в пакете | 1 … 4294967295 импульсов или бесконечно |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Время качания | 40 нс ... 2000 с |
| Погрешность установки времени качания | ≤ 0,4 % |
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модулирующего колебания | Внутреннее: 500 мкГц … 48 МГц |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модулирующего колебания | Внутреннее: 500 мкГц … 48 МГц Внешнее: до 8 МГц |
| Диапазон установки девиации фазы | 0º ... 360º |
| ЧМН, ФМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Меандр (скважность 50 %) |
| Частота модулирующего колебания | Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц |
| Частота скачка ЧМн | 1 мкГц ... 300 МГц |
| Скачок фазы ФМн | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модулирующего колебания | 50 Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц |
| Диапазон девиации | 0% ... 50% от периода импульса |
| Цифровые каналы (Опция) | |
| Число каналов | 8, 16, 32 – в зависимости от модели и опции |
| Тип разъема | Mini-SAS HD (на задней панели) |
| Выходное сопротивление | 100 Ом |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
| Время нарастания/спада | < 1 нс |
| Частота дискретизации | 1,2 ГГц |
| Дополнительные входы/выходы | |
| Маркер | 1, 2 или 4 канала в зависимости от модели прибора, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс |
| Синхровход/Строб | тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс |
| ОГ вход | Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц |
| ОГ выход | Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик |
| Внешняя модуляция | Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискрет. 40 МГц); выходной уровень: -0,5 В ... +0,5 В |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
| Операционная система | Windows 10 |
| Интерфейс | USB (2-USB 2.0), LAN |
| Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), порт внешнего монитора |
| Напряжение питания | 100…240 В, 45 … 66 Гц |
| Потребляемая мощность | не более 150 Вт |
| Габаритные размеры | 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция RIDER-RACK), высота 3U |
| Масса | 9,5 кг – АКИП-3424-2 10,3 кг – АКИП-3424-4 12 кг – АКИП-3424-8 |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
