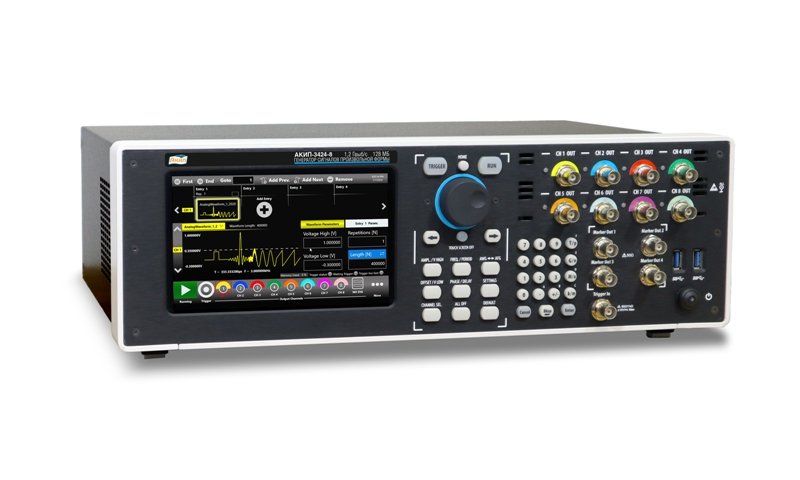

Генератор сигналов произвольной формы АКИП-3424-4 (128М) представляет собой высокотехнологичное устройство, предназначенное для профессионального использования. Он обладает четырьмя аналоговыми каналами и шестью цифровыми каналами, что позволяет генерировать сигналы разной формы и модуляции.
Генератор поддерживает различные стандартные формы сигнала, включая синусоидальный, прямоугольный, треугольный/пила, импульс и шум. Также он позволяет формировать сигналы произвольной формы до 400 МГц и соединять различные сегменты с возможностью циклического повторения.
Преимущества:
- Память до 128 МБ на канал
- Режим формирования произвольного сигнала (до 16384 сегментов)
- До 32 аналоговых и 128 цифровых полностью синхронизированных каналов
- Генератор кодовых последовательностей
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
- Возможность использования в системах цифровой модуляции для создания I/Q-сигналов
- Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В
- Высота 3U, возможность монтажа в 19” стойку (опция)
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Спец. формы |
Количество каналов
|
4 |
Мин. частота (кГц)
|
0.000000001 |
Макс. частота (ГГц)
|
0.3 |
Фазовый шум
|
-120 дБн/Гц |
Опорный генератор
|
±2×10-6 |
Выходной импеданс
|
50 Ом |
ГКЧ
|
Да |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB, LAN, DVI, VGA |
Выходной уровень
|
5 мВ … 6 В пик-пик |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 |
- АКИП-3424-4 (128М) генератор сигналов произвольной формы
- Шнур питания
- Сопроводительная документация
АКИП-3424-4 (128 M) | Генератор АКИП-3424-4 с памятью 128 МБ |
Выходные параметры | |
Число каналов |
4 – аналоговые 2 – маркеры 8/16 – цифровые (опция |
Скорость выборки | от 1 выб/с до 1,2 Гвыб/с |
Погрешность установки частоты | ±2*10-6 |
Выходное сопротивление | 50 Ом, 5 Ом |
Выходной уровень (50 Ом) | 0 … 6 Впик-пик (опционально до 12 Впик-пик) |
Дискретность установки | < 0,5 мВ или 5 разрядов |
Диапазон установки смещения постоянной составляющей | Диапазон установки 50 Ом на 50 Ом: -3 В … +3 В (-6 В … +6 В – опция) Диапазон установки 50 Ом на высокоомный выход: -6 В … +6 В (-12 В … +12 В – опция) |
Постоянное смещение | |
Диапазон смещения постоянной составляющей (50 Ом) | -3 … +3 В (опционально: -6 … +6) |
Погрешность установки | ±(1% от уст. + 10 мВ) |
Синусоида | |
Частотный диапазон |
1 мкГц … ≤ 70 МГц: 12 Впик-пик 70 МГц … ≤ 120 МГц: 9 Впик-пик 120 МГц … ≤ 180 МГц: 6 Впик-пик 180 МГц … 300 МГц: 3 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
Коэффициент гармоник (при уровне не более 1Впик-пик) |
1 мкГц … ≤ 10 МГц: <-60 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 100 МГц: <-45 дБн 100 МГц … 300 МГц: <-30 дБн |
КНИ (коэфф. нелин. искажений) | <0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) |
Негармонические составляющие (при уровне не более 1Впик-пик) |
1 мкГц … ≤10 МГц: <-65 дБн 10 МГц … 300 МГц: <-55 дБн |
Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) | <-120 дБн/Гц (10 МГц) |
Прямоугольник | |
Частотный диапазон |
1 мкГц … ≤ 40 МГц: 12 Впик-пик 40 МГц … ≤ 80 МГц: 10 Впик-пик 80 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
Время нарастания/спада | 2 нс |
Выброс | 2% |
Джиттер | <20 пс |
Пила, треугольник | |
Частотный диапазон | 1 мкГц … 15 МГц |
Нелинейность | ≤0,1% |
Перестраиваемая скважность | 0,0 … 100,0% |
Импульс | |
Диапазон частот |
1 мкГц … ≤ 5 МГц: 12 Впик-пик 5 МГц … ≤ 60 МГц: 10 Впик-пик 60 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик) |
Длительность импульса | От 2,5 нс |
Время нарастания/спада | 2 нс … 1000 с, разрешение 2 пс |
Диапазон изменения скважности | 0% … 100% |
Выброс | 2% |
Джиттер | < 20 пс |
Произвольная форма (СПФ) | |
Диапазон частот | 1 мкГц … 150 МГц |
Длина памяти | 2 … 16 тысяч точек – стандартный режим |
Разрешение ЦАП | 14 бит |
Частота дискретизации | 1,2 ГГц |
Минимальное время нарастания/спада | 1,1 нс |
Джиттер | 800 пс |
Пакетный режим | |
Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
Режим запуска | Синхронизированный или по строб-импульсу |
Число импульсов в пакете | 1 … 4294967295 импульсов или бесконечно |
ГКЧ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Время качания | 40 нс ... 2000 с |
Погрешность установки времени качания | ≤ 0,4 % |
Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
Источник синхронизации | Внешний, внутренний, ручной |
АМ, ЧМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
Частота модулирующего колебания | Внутреннее: 500 мкГц … 48 МГц |
Коэффициент АМ | 0 ... 120 % (АМ) |
ФМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
Частота модулирующего колебания | Внутреннее: 500 мкГц … 48 МГц Внешнее: до 8 МГц |
Диапазон установки девиации фазы | 0º ... 360º |
ЧМН, ФМН | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Форма модулирующего колебания | Меандр (скважность 50 %) |
Частота модулирующего колебания | Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц |
Частота скачка ЧМн | 1 мкГц ... 300 МГц |
Скачок фазы ФМн | 0º ... 360º |
ШИМ | |
Формы несущей | Импульс |
Источник модуляции | Внешний/внутренний |
Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
Частота модулирующего колебания | 50 Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц |
Диапазон девиации | 0% ... 50% от периода импульса |
Цифровые каналы (Опция) | |
Число каналов | 8, 16, 32 – в зависимости от модели и опции |
Тип разъема | Mini-SAS HD (на задней панели) |
Выходное сопротивление | 100 Ом |
Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
Время нарастания/спада | < 1 нс |
Частота дискретизации | 1,2 ГГц |
Дополнительные входы/выходы | |
Маркер | 1, 2 или 4 канала в зависимости от модели прибора, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс |
Синхровход/Строб | тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс |
ОГ вход | Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц |
ОГ выход | Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик |
Внешняя модуляция | Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискрет. 40 МГц); выходной уровень: -0,5 В ... +0,5 В |
Общие данные | |
Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
Операционная система | Windows 10 |
Интерфейс | USB (2-USB 2.0), LAN |
Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), порт внешнего монитора |
Напряжение питания | 100…240 В, 45 … 66 Гц |
Потребляемая мощность | не более 150 Вт |
Габаритные размеры | 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция RIDER-RACK), высота 3U |
Масса | 9,5 кг – АКИП-3424-2 10,3 кг – АКИП-3424-4 12 кг – АКИП-3424-8 |
