Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
2
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

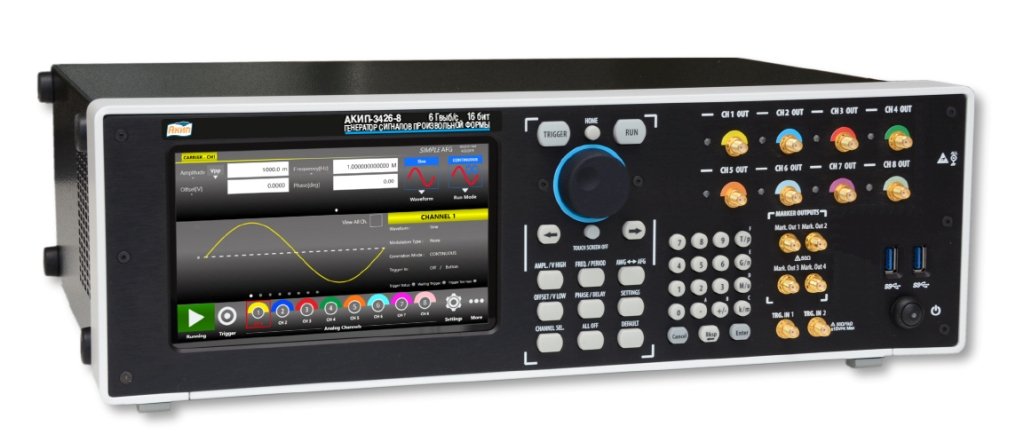

АКИП-3426-2 - это профессиональный генератор сигналов произвольной формы, который обладает всеми необходимыми функциями для точного и качественного измерения и анализа. Устройство оснащено двумя аналоговыми каналами и может быть дополнено восьмью цифровыми каналами. Диапазон частот синусоидального сигнала впечатляет - от 1 мкГц до 2 ГГц, а разрешение по частоте составляет 1 мкГц.
Генератор имеет 16-битную разрядность ЦАП и может работать с частотой дискретизации до 6,16 ГГц. Память устройства составляет 2 ГБ на канал, но существует опция для расширения до 4 ГБ.
Преимущества:
- Два несимметричных выхода
- Частота дискретизации 6,16 ГГц
- Разрядность ЦАП 16 бит
- Диапазон выходного напряжения до 5 В
- Время нарастания/спада 175 пс (уровень 10%-90% в режиме True ARB)
- Глубина памяти до 4 ГБ
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Спец. формы |
Количество каналов
|
2 |
Мин. частота (кГц)
|
0.000000001 |
Макс. частота (ГГц)
|
2 |
Фазовый шум
|
-127 дБн/Гц |
Опорный генератор
|
±2×10-6 |
Выходной импеданс
|
50 Ом |
ГКЧ
|
Да |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB, LAN, HDMI, DVI, VGA |
Выходной уровень
|
5 мВ … 5 В пик-пик |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 |
- Генератор сигналов произвольной формы АКИП-3426-2
- Шнур питания
- Сопроводительная документация
Выходные параметры | |
Число каналов |
2 – аналоговые 1 – маркеры 8 – цифровые (опция) |
Аналоговые выходы | Несимметричные – АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 Дифференциальные – АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
Частотный диапазон ( синус) | 1 мкГц … 2 ГГц |
Разрешение | 1 мкГц |
Погрешность установки частоты | ±2*10-6 |
Выходное сопротивление | 50 Ом |
Выходной уровень (50 Ом) |
|
Погрешность установки уровня | ±(1% от уст. (Впик-пик) + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик |
Тип разъема аналоговых каналов | SMA |
Постоянное смещение | |
Диапазон смещения постоянной составляющей (50 Ом) |
±(2,5 В – вых. уровень/2) - АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 ±(0,75 В – вых. уровень/2) - АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
Разрешение | 1 мВ |
Погрешность установки | ±(1% от уст. + 5 мВ) |
Синусоида | |
Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 2 ГГц, 1 Впик-пик) |
Коэффициент гармоник (при уровне не более 1Впик-пик) |
<-75 дБн от 1 мкГц до 20 кГц, <-70 дБн свыше 20 кГц до 400 МГц, <-60 дБн свыше 400 МГц до 1 ГГц, <-55 дБн свыше 1 ГГц до 2 МГц |
КНИ (коэфф. нелин. искажений) | <0,05 % (10 Гц ... 20 кГц, 1 Впик-пик) |
Негармонические составляющие (при уровне не более 1Впик-пик) |
<-65 дБн от 1 мкГц до 1,5 ГГц, <-55 дБн свыше 1,5 ГГц до 1,7 ГГц, <-50 дБн свыше 1,7 ГГц до 2 ГГц |
Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) |
<-127 дБн/Гц (20 МГц) <-123 дБн/Гц (100 МГц) <-105 дБн/Гц (1 ГГц) |
Прямоугольник | |
Частотный диапазон | 1 мкГц … 770 МГц |
Время нарастания/спада | 400 пс (10% ... 90%), 300 пс (20% … 80%) |
Выброс | 2% |
Джиттер | <2 пс |
Пила, треугольник | |
Диапазон частот | 1 мкГц … 75 МГц |
Нелинейность | 0,1% |
Перестраиваемая скважность | 0,0 – 100,0% |
Импульс | |
Диапазон частот | 1 мкГц … 770 МГц |
Длительность импульса | От 500 пс |
Время нарастания/спада | 400 пс … 1000 с, разрешение 2 пс (10% … 90%) 300 пс … 1000 с, разрешение 2 пс (20% … 80%) |
Диапазон изменения скважности | 0,1% - 99,9% |
Выброс | 2% |
Джиттер | <10 пс |
Произвольная форма (СПФ) | |
Диапазон частот | 1 мкГц … 770 МГц |
Количество выборок | от 2 до 16384 |
Разрешение ЦАП | 16 бит |
Частота дискретизации | до 6,16 ГГц |
Мин. время нарастания/спада |
400 пс (10% ... 90%), 300 пс (20% … 80%) В расширенном режиме: 175 пс (10% ... 90%), 110 пс (20% … 80%) |
Джиттер | 2 пс |
Пакетный режим | |
Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
Режим запуска | Синхронизированный или по строб-импульсу |
Число импульсов в пакете | 1 … 4,294,967,295 импульсов или бесконечно |
ГКЧ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Время качания | 30 yс ... 2000 с |
Погрешность установки времени качания | ≤ 0,4 % |
Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
Источник синхронизации | Внешний, внутренний, ручной |
АМ, ЧМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
Коэффициент АМ | 0 ... 120 % (АМ) |
ФМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутренняя; до 10 МГц – внешняя |
Диапазон установки девиации фазы | 0º ... 360º |
ЧМН, ФМН | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
Частота скачка ЧМн | 1 мкГц ... 2 ГГц |
Скачок фазы ФМн | 0º ... 360º |
ШИМ | |
Формы несущей | Импульс |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш. |
Диапазон девиации | 0% ... 50% от периода импульса |
Цифровые каналы (Опция) | |
Число разъемов | 1,2,4 |
Число выходов | 8-бит, 16-бит, 32-бит |
Тип разъема | Mini-SAS HD (на задней панели) |
Выходное сопротивление | 100 Ом |
Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
Время нарастания/спада | < 1 нс |
Частота дискретизации | 1,54 ГГц на канал |
Память | 512 МБ на канал (1 ГБ на канал опция) |
Дополнительные входы / выходы | |
Вход/Выход синхронизации приборов | Коннектор Infiniband, 4 шт., на задней панели |
Маркер | 1, 2, 4 канала (в зависимости от модели), тип SMA, 50 Ом, выходной уровень: 100 мВ ... 2,15 В (разреш.: 1 мВ) |
Синхровход/Строб | тип SMA; 2 канала, 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс |
Вход/Выход ОГ | ОГ вход: 50 Ом, SMA на задней панели, входной уровень: 0,2 ... 2 Впик-пик; диапазон частот: 5 МГц ... 200 МГц ОГ выход: 50 Ом, SMA на задней панели, 10 МГц TCXO (опция - 100 MHz VCOCXO), выходной уровень: 1,65 Впик-пик |
Вход тактовой частоты | SMA на задней панели, 50 Ом, 0 … 10 дБм. Режим True Arb: частота дискр./N, где N = 4, 8, 16, 32 для дискр. = 3,08 …6,16 ГГц N = 2, 4, 8, 16, 32 для диск. = 3,08 … 5,0 ГГц Режим AFG: 192,5 МГц, 385 МГц, 770 МГц, 1540 МГц (переключаемо) |
Синхровыход | SMA на задней панели, 50 Ом, 1 Впик-пик Частота: режим AFG: 6,16 ГГц/N где N = 16, 32, 64, …, 2048 режим AWG: 6,16 ГГц/16 … 6,16 ГГц/4096 |
Внешняя модуляция | SMA на задней панели, 10 кОм, 10 МГц, -1 В … 1 В, 14 бит |
Общие данные | |
Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
Операционная система | Windows 10 |
Интерфейсы | USB (4-USB 2.0, 2-USB 3.0), LAN 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT |
Напряжение питания | 100…240 В, 45 … 66 Гц, 185 Вт |
