Артикул:
m-102108
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
8
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
2
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

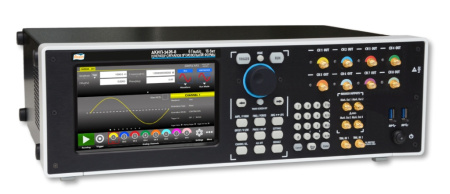

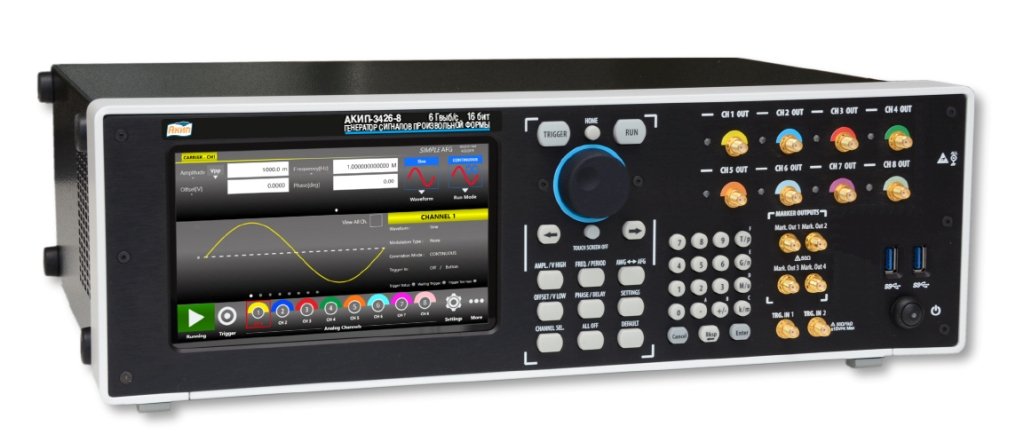

Генератор сигналов произвольной формы АКИП-3426-8 представляет собой функциональный генератор с множеством полезных опций. Обладая восемью несимметричными каналами и цифровым выходом, этот генератор может легко настроиться на любую заданную частоту в диапазоне от 1 мкГц до 2 ГГц с погрешностью ±2×10-6.
Выходной уровень генератора составляет от 5 мВпик-пик до 5 Впик-пик при выходном импедансе 50 Ом. ЦАП с разрешением 16 бит и памятью 2 ГБ (с возможностью установки 4 ГБ) обеспечивает высокую точность и надежность работы.
Возможности модуляции генератора включают АМ, ЧМ, ФМ, ЧМн, ФМн и ШИМ. Также генератор обладает функцией генерации произвольных кодовых последовательностей и опциональным режимом формирования цифровых шаблонов для цифровых каналов.
Преимущества:
- Восемь несимметричных аналоговых выхода
- Частота дискретизации 6,16 ГГц
- Разрядность ЦАП 16 бит
- Два режима работы генератора: основной и расширенный
- Диапазон выходного напряжения до 5 В
- Время нарастания/спада 175 пс (уровень 10%-90% в режиме True ARB)
- Маркерный выход
- Глубина памяти до 4 ГБ
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
8 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
2 |
|
Фазовый шум
|
-127 дБн/Гц |
|
Опорный генератор
|
±2×10-6 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN, HDMI, DVI, VGA |
|
Выходной уровень
|
5 мВ … 5 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов произвольной формы АКИП-3426-8
- Шнур питания
- Сопроводительная документация
| Выходные параметры | |
| Число каналов |
8 – аналоговые 4 – маркеры 8/16/32 – цифровые (опция) |
| Аналоговые выходы | Несимметричные – АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 Дифференциальные – АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
| Частотный диапазон ( синус) | 1 мкГц … 2 ГГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2*10-6 |
| Выходное сопротивление | 50 Ом |
| Выходной уровень (50 Ом) |
|
| Погрешность установки уровня | ±(1% от уст. (Впик-пик) + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик |
| Тип разъема аналоговых каналов | SMA |
| Постоянное смещение | |
| Диапазон смещения постоянной составляющей (50 Ом) |
±(2,5 В – вых. уровень/2) - АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 ±(0,75 В – вых. уровень/2) - АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
| Разрешение | 1 мВ |
| Погрешность установки | ±(1% от уст. + 5 мВ) |
| Синусоида | |
| Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 2 ГГц, 1 Впик-пик) |
| Коэффициент гармоник (при уровне не более 1Впик-пик) |
<-75 дБн от 1 мкГц до 20 кГц, <-70 дБн свыше 20 кГц до 400 МГц, <-60 дБн свыше 400 МГц до 1 ГГц, <-55 дБн свыше 1 ГГц до 2 МГц |
| КНИ (коэфф. нелин. искажений) | <0,05 % (10 Гц ... 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более 1Впик-пик) |
<-65 дБн от 1 мкГц до 1,5 ГГц, <-55 дБн свыше 1,5 ГГц до 1,7 ГГц, <-50 дБн свыше 1,7 ГГц до 2 ГГц |
| Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) |
<-127 дБн/Гц (20 МГц) <-123 дБн/Гц (100 МГц) <-105 дБн/Гц (1 ГГц) |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц … 770 МГц |
| Время нарастания/спада | 400 пс (10% ... 90%), 300 пс (20% … 80%) |
| Выброс | 2% |
| Джиттер | <2 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц … 75 МГц |
| Нелинейность | 0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц … 770 МГц |
| Длительность импульса | От 500 пс |
| Время нарастания/спада | 400 пс … 1000 с, разрешение 2 пс (10% … 90%) 300 пс … 1000 с, разрешение 2 пс (20% … 80%) |
| Диапазон изменения скважности | 0,1% - 99,9% |
| Выброс | 2% |
| Джиттер | <10 пс |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц … 770 МГц |
| Количество выборок | от 2 до 16384 |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации | до 6,16 ГГц |
| Мин. время нарастания/спада |
400 пс (10% ... 90%), 300 пс (20% … 80%) В расширенном режиме: 175 пс (10% ... 90%), 110 пс (20% … 80%) |
| Джиттер | 2 пс |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
| Режим запуска | Синхронизированный или по строб-импульсу |
| Число импульсов в пакете | 1 … 4,294,967,295 импульсов или бесконечно |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Время качания | 30 yс ... 2000 с |
| Погрешность установки времени качания | ≤ 0,4 % |
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 500 мкГц ... 61 МГц – внутренняя; до 10 МГц – внешняя |
| Диапазон установки девиации фазы | 0º ... 360º |
| ЧМН, ФМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
| Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
| Частота скачка ЧМн | 1 мкГц ... 2 ГГц |
| Скачок фазы ФМн | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш. |
| Диапазон девиации | 0% ... 50% от периода импульса |
| Цифровые каналы (Опция) | |
| Число разъемов | 1,2,4 |
| Число выходов | 8-бит, 16-бит, 32-бит |
| Тип разъема | Mini-SAS HD (на задней панели) |
| Выходное сопротивление | 100 Ом |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
| Время нарастания/спада | < 1 нс |
| Частота дискретизации | 1,54 ГГц на канал |
| Память | 512 МБ на канал (1 ГБ на канал опция) |
| Дополнительные входы / выходы | |
| Вход/Выход синхронизации приборов | Коннектор Infiniband, 4 шт., на задней панели |
| Маркер | 1, 2, 4 канала (в зависимости от модели), тип SMA, 50 Ом, выходной уровень: 100 мВ ... 2,15 В (разреш.: 1 мВ) |
| Синхровход/Строб | тип SMA; 2 канала, 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс |
| Вход/Выход ОГ | ОГ вход: 50 Ом, SMA на задней панели, входной уровень: 0,2 ... 2 Впик-пик; диапазон частот: 5 МГц ... 200 МГц ОГ выход: 50 Ом, SMA на задней панели, 10 МГц TCXO (опция - 100 MHz VCOCXO), выходной уровень: 1,65 Впик-пик |
| Вход тактовой частоты | SMA на задней панели, 50 Ом, 0 … 10 дБм. Режим True Arb: частота дискр./N, где N = 4, 8, 16, 32 для дискр. = 3,08 …6,16 ГГц N = 2, 4, 8, 16, 32 для диск. = 3,08 … 5,0 ГГц Режим AFG: 192,5 МГц, 385 МГц, 770 МГц, 1540 МГц (переключаемо) |
| Синхровыход | SMA на задней панели, 50 Ом, 1 Впик-пик Частота: режим AFG: 6,16 ГГц/N где N = 16, 32, 64, …, 2048 режим AWG: 6,16 ГГц/16 … 6,16 ГГц/4096 |
| Внешняя модуляция | SMA на задней панели, 10 кОм, 10 МГц, -1 В … 1 В, 14 бит |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
| Операционная система | Windows 10 |
| Интерфейсы | USB (4-USB 2.0, 2-USB 3.0), LAN 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT |
| Напряжение питания | 100…240 В, 45 … 66 Гц, 185 Вт |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
