Артикул:
m-102114
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
4
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.18
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

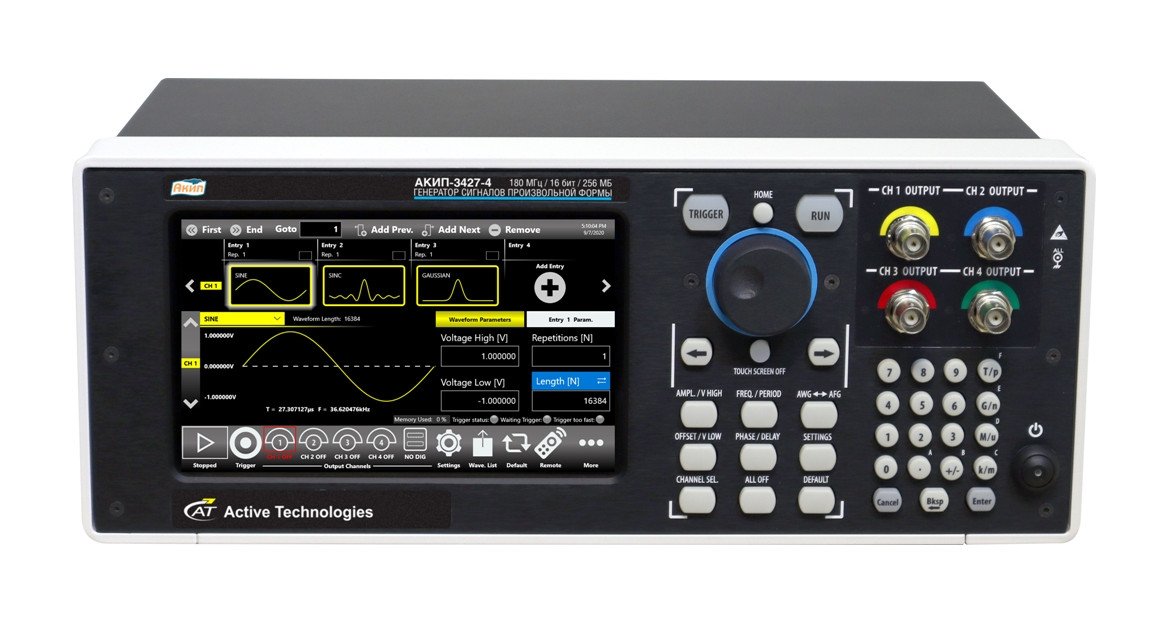

Генератор сигналов произвольной формы АКИП-3427-4 (256М) - это мощное профессиональное устройство, предназначенное для генерации сигналов с высокой точностью и разнообразными возможностями. У этого генератора 4 канала, а цифровой выход можно расширить до 8 опцией. Частотный диапазон работы от 1 мкГц до невероятных 180 МГц. Благодаря опорному генератору, погрешность установки частоты составляет всего ±2×10-6.
Генератор обладает отличными характеристиками выходного сигнала. Минимальный уровень составляет всего 5 мВпик-пик, а максимальный - 6 Впик-пик (или 12 Впик-пик с опцией). Выходной импеданс равен 50 Ом. ЦАП устройства имеет разрядность 16 бит. Для работы сигналов генератор оснащен памятью объемом 256 МБ.
Этот генератор поддерживает различные виды модуляции, включая АМ, ЧМ, ФМ, ЧМн, ФМн и ШИМ. Кроме того, он обладает функцией ГКЧ и пакетного режима. Устройство оснащено сенсорным экраном размером 17,8 см и разрешением 1024х600, что облегчает его использование.
Преимущества:
- Частота дискретизации 600 МГц (1,2 ГГц 2хИнтерполяция)
- ЦАП с вертикальным разрешением 16 бит
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
- Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В
- Использование генераторов АКИП-3427 в сферах автомобильной промышленности, Интернета Вещей (IoT) и индустрия 4.0
- Опция 8 цифровых каналов синхронизированных с аналоговыми каналами
- Компактные размеры, высота 3U, возможность монтажа в 19” стойку (опция)
- Генерация импульса в режиме TrueARB с временем нарастания 175 пс, минимальной длительностью 230 пс, уровнем сигнала до 5 В на нагрузке 50 Ом и смещением до ± 2,5 В
- Минимальная задержка между сигналами внешнего запуска и выходным аналоговым сигналом
- Генерация тестовых сигналов радара с минимальными характеристиками паразитных помех
- Режим формирования произвольного сигнала (до 16384 сегментов) для создания сложных сценариев Electronic Warfare
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
4 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.18 |
|
Фазовый шум
|
-127 дБн/Гц |
|
Опорный генератор
|
±2×10-6 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
5 мВ … 6 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов произвольной формы АКИП-3427-4 (256М)
- Шнур питания
- Сопроводительная документация
| АКИП-3427-4 (256M) | Генератор АКИП-3427-4 с памятью 256 МБ |
| Выходные параметры | |
| Число каналов |
4 - аналоговые 2 - маркеры 8 - цифровые (опция) |
| Частотный диапазон | 1 мкГц … 180 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2*10-6 |
| Выходное сопротивление | 50 Ом, 0 Ом |
| Выходной уровень (50 Ом) | 0 … 6 Впик-пик (опционально до 12 Впик-пик) |
| Погрешность установки уровня | ±(1% от уст. + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик < 0,5 мВ (5 разрядов) |
| Тип разъема аналоговых каналов | BNC |
| Постоянное смещение | |
| Диапазон смещения постоянной составляющей (50 Ом) | -3 … +3 В (опционально: -6 … +6) |
| Погрешность установки | ±(1% от уст. + 10 мВ) |
| Синусоида | |
| Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 180 МГц, 1 Впик-пик) |
| Частотный диапазон |
1 мкГц … ≤ 150 МГц: 6 Впик-пик 150 МГц … ≤ 180 МГц: 5 Впик-пик С опцией HV: 1 мкГц … ≤ 50 МГц: 12 Впик-пик 50 МГц … ≤ 60 МГц: 10 Впик-пик 60 МГц … ≤ 100 МГц: 8 Впик-пик 100 МГц … ≤ 150 МГц: 6 Впик-пик 150 МГц … 180 МГц: 5 Впик-пик |
| Коэффициент гармоник (при уровне не более 1Впик-пик) |
1 мкГц … ≤ 20 кГц: <-75 дБн 20 кГц … ≤ 1 МГц: <-70 дБн 1 МГц … ≤ 10 МГц: <-65 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 120 МГц: <-45 дБн 120 МГц … 180 МГц: <-40 дБн |
| КНИ (коэффициент нелинейных искажений) | <0,04 % (10 Гц ... 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более Впик-пик) | 1 мкГц … ≤10 МГц: <-80 дБн 10 МГц … 180 МГц: <-80 дБн + 6 дБн/октава |
| Фазовый шум (при уровне не более Впик-пик, отстройка 10 кГц) | <-127 дБн/Гц (10 МГц), <-115 дБн/Гц (100 МГц), |
| Прямоугольник | |
| Частотный диапазон |
1 мкГц … ≤ 80 МГц: 6 Впик-пик С опцией HV: 1 мкГц … ≤ 30 МГц: 12 Впик-пик 30 МГц … ≤ 50 МГц: 11 Впик-пик 50 МГц … ≤ 70 МГц: 10 Впик-пик 70 МГц … ≤ 80 МГц: 9 Впик-пик |
| Время нарастания/спада | 4 нс |
| Выброс | 1% |
| Джиттер | <2 пс |
| Пила, треугольник | |
| Частотный диапазон | 1 мкГц … 5 МГц |
| Нелинейность | ≤0,1% |
| Перестраиваемая скважность | 0,0 … 100,0% |
| Импульс | |
| Диапазон частот |
1 мкГц … ≤ 80 МГц: 6 Впик-пик С опцией HV: 1 мкГц … ≤ 3 МГц: 12 Впик-пик 3 МГц … ≤ 10 МГц: 11 Впик-пик 10 МГц … ≤ 70 МГц: 10 Впик-пик 70 МГц … ≤ 80 МГц: 9 Впик-пик |
| Длительность импульса | От 5 нс |
| Время нарастания/спада | 4 нс … 1000 с, разрешение 2 пс |
| Диапазон изменения скважности | 0% … 100% |
| Выброс | 1% |
| Джиттер | <2 пс |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц … 80 МГц |
| Длина памяти | 2 … 16 тысяч точек - стандартный режим |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации | 600 МГц (1,2 ГГц 2х интерполяция) |
| Мин. время нарастания/спада | 4 нс |
| Джиттер | 2 пс |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
| Режим запуска | Синхронизированный или по строб-импульсу |
| Число импульсов в пакете | 1 … 4294967295 импульсов или бесконечно |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Время качания | 40 нс ... 2000 с |
| Погрешность установки времени качания | ≤ 0,4 % |
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модулирующего колебания | 500 мкГц … 48 МГц |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц) |
| Частота модулирующего колебания | 500 мкГц … 48 МГц |
| Диапазон установки девиации фазы | 0º ... 360º |
| ЧМН, ФМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Форма модулирующего колебания | Меандр (скважность 50 %) |
| Частота модулирующего колебания | 500 мкГц ... 48 МГц |
| Частота скачка ЧМн | 1 мкГц ... 180 МГ |
| Скачок фазы ФМн | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внутренний |
| Форма модулирующего колебания | Синус, меандр, пила, треугольник, шум, произвольная |
| Частота модулирующего колебания | 500 мкГц ... 48 МГц |
| Диапазон девиации | 0% ... 50% от периода импульса |
| Цифровые каналы (Опция) | |
| Число каналов | 8 |
| Тип разъема | Mini-SAS HD (на задней панели) |
| Выходное сопротивление | 100 Ом |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
| Время нарастания/спада | < 1 нс |
| Частота дискретизации | 600 МГц |
| Дополнительные входы / выходы | |
| Маркер | 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс |
| Синхровход/Строб | тип BNC; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 10 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс |
| ОГ вход | Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц |
| ОГ выход | Тип SMA, 50 Ом, 10 МГц, 1,65 В |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
| Операционная система | Windows 10 |
| Интерфейс | USB (2-USB 2.0), LAN |
| Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), порт внешнего монитора |
| Напряжение питания | 100…240 В, 45 … 66 Гц |
| Потребляемая мощность | не более 100 Вт |
| Габаритные размеры | 143 × 362 × 258 мм Возможность монтажа в 19" стойку (опция RIDER-C-RACK), высота 3U |
| Масса | 6,25 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
