Младшая модель в серии генераторов сигналов RIGOL DG1000Z ( DG1022Z верхняя граница выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).
Младшая модель в серии генераторов сигналов RIGOL DG1000Z ( DG1022Z верхняя граница выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).
Бюджетная модель универсального генератора сигналов RIGOL DG2041Z сконструирована по методу прямого цифрового синтеза (DDS), применяемого в создании более дорогих приборов. Это решение в сочетании с использованием высокоточного 14-ти разрядного ЦАП обеспечивает получение стабильного выходного сигнала с низким уровнем привнесенных помех.
Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал).
Ступенчатое напряжение на выходе АЦП сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.
Генератор сигналов RIGOL DG1022Z реализует следующие виды модуляции выходного сигнала: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).
Для всехвыходных сигналов генератор RIGOL DG1022Z позволяет осуществить смещение по напряжению постоянного тока. Генератор RIGOL DG1022Z имеет встроенный частотомер.
В корпусе генератора сигналов RIGOL DG1022Z имеются порты интерфейсов:
- USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора;
- USB-device - для соединение и контроль генератора с персональным компьютером;
- LAN - для подключения генератора к локальной сети и удаленного контроля.

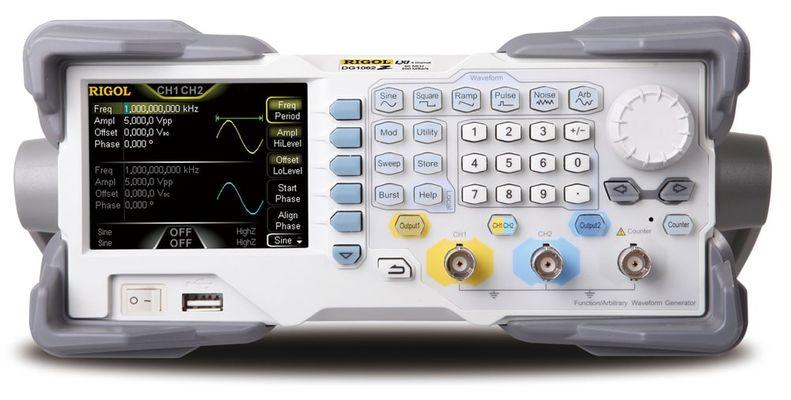

Конструктивно генератор RIGOL DG1022Z выполнен в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управ- ления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host.
На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сиг- нала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма зазем- ления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.
Генератор сигналов модели RIGOL DG1022Z внесен в Госреестр СИ РФ за № 56011-13.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
56011-20 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.025 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±1×10-6 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
2,5 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
- Генератор
- Шнур питания
- Кабель USB
- Программное обеспечение Ultrawave, совместимое с операционными системами Win98/2000/XP
- Руководство по эксплуатации
- Гарантийный талон.
Дополнительная комплектация RIGOL DG1022Z:
- Кабель BNC
- Кабель RS-232
- Модуль логических сигналов (цифрового вывода)
- Кабель для передачи данных.
- DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
- Частота дискретизации в 100 Mвыборок/с;
- Разрешение по вертикали - 14 бит;
- Длительность записи: 1 - 2К точек;
- Встроенная память для записи 4-х настроенных сигналов;
- 10 стандартных форм сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, синхросигнал, произвольной формы (экспоненциальное возрастание, экспоненциальное понижение, кардиотонический) и напряжение постоянного тока;
- Характеристики частот: синусоидальная: 1 мкГц – 25 МГц; Прямоугольная: 1 мкГц – 25 МГц; Пилообразная: 1 мкГц – 150 кГц; Белый шум: диапазон частот 5 МГц (-3 дБ); Сигналы произвольной формы: 1 мкГц – 5 МГц; Импульс: 500 мкГц - 3 МГц;
- Диапазон амплитуд (нагрузка 50 Ом): от 1 мВпик-пик -10 Впик-пик;
- Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик;
- Память 2 М точек (опционально 16 М точек);
- Развитая функция модулирования, различные методы модуляции: AM, FM, PM, PWM, ASK, FSK, PSK;
- Внешний эталонный (опорный) входной сигнал частотой 10 МГц;
- Дисплей: черно-белый;
- LCD дисплей;
- Многоязычный пользовательский интерфейс;
- Стандартные интерфейсы: USB, RS-232, GPIB;
- Удалённый контроль осуществляется через локальную сеть LAN;
- Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы;
- Питание: 100 – 240 В;
- Габариты, мм: 232х108х288;
- Масса, кг: 2,7;
