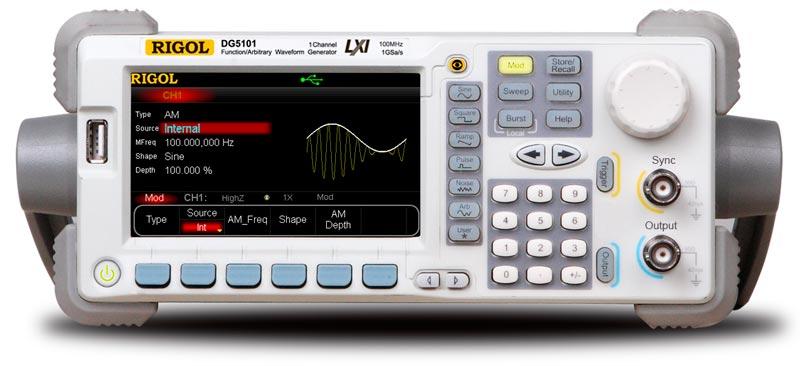

Генератор сигналов произвольной формы RIGOL DG5101

Одноканальный генератор сигналов произвольной формы RIGOL DG5101  является многоцелевым устройством,  сочетающим различные возможности,  включая функции формирования сигналов произвольной формы,  сигналов с IQ-модуляцией,  сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально). Формирование выходного сигнала осуществляется с применением метода  прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.

Основные особенности  генератора RIGOL DG5101:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 100 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

В серию генераторов RIGOL DG4000 входят 4 модели приборов, которые  являются полноценными двухканальными генераторами с идентичными параметрами по каждому каналу с возможностью установления сдвига фаз между каналами.

Технические характеристики:
