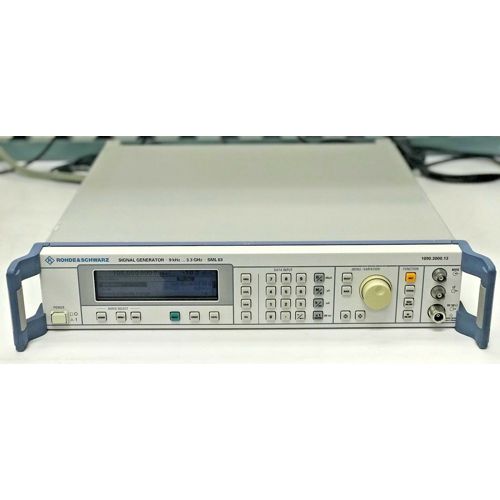

Генератор сигналов Rohde & Schwarz SML03 представляет собой высококачественное устройство, обладающее широким спектром возможностей, что делает его незаменимым инструментом в области радиотехники и тестирования электроники. С номером записи в ГосРеестре СИ 31971-06 этот генератор обеспечивает надежность и соответствие современным стандартам.
Одной из ключевых характеристик SML03 является его диапазон частот выходного сигнала, который варьируется от 9 кГц до 3,3 ГГц. Это позволяет использовать генератор для работы с различными типами сигналов, включая как низкочастотные, так и высокочастотные. Разрешение в 0,1 Гц обеспечивает высокую точность настройки частоты, что особенно важно в научных исследованиях и разработках.
Внутренний опорный генератор с частотой 10 МГц гарантирует стабильность и точность выходного сигнала. Фазовый шум на уровне -128 дБн/Гц делает SML03 идеальным выбором для применения в сложных системах, где критична высокая точность и минимальные помехи. Также стоит отметить, что опорный генератор обладает отличной стабильностью, с отклонениями всего ±1×10^-6, что позволяет добиться надежных результатов в долгосрочных испытаниях.
Выходной импеданс устройства составляет 50 Ом, что соответствует стандартам большинства радиочастотных приложений. Это обеспечивает оптимальную передачу сигнала без потерь и искажений. Генератор также предлагает широкий диапазон выходного уровня от -140 до 13 дБм, что делает его универсальным инструментом для различных задач, от низкоуровневых испытаний до высоких уровней мощности.
Интерфейсы RS-232 и GPIB обеспечивают удобное подключение и управление генератором, что упрощает интеграцию SML03 в автоматизированные системы тестирования. Таким образом, Rohde & Schwarz SML03 — это не просто генератор сигналов, а мощный инструмент, который удовлетворяет потребности современных инженеров и исследователей, обеспечивая высокую производительность и надежность в любых условиях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
31971-06 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3.3 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10-6 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
RS-232, GPIB |
|
Выходной уровень
|
-140 ... 13 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
1 |
- Прибор
- Руководство по эксплуатации
| Частотные параметры | ||
| Тип генератора | Разрешение, Гц | Диапазон частот выходного сигнала |
| SML01 | 0,1 | 9 кГц... 1,1 ГГц |
| SML02 | 9 кГц...2,2 ГГц | |
| SML03 | 9 кГц...3,3 ГГц | |
| Частота внутреннего опорного генератора | 10 МГц | |
| Напряжение на выходе частоты опорного генератора на нагрузке 50 Ом | ≥ 0,5 В | |
| Пределы допускаемой основной относительной погрешности установки частоты внутреннего опорного генератора |
±10-6 ±10-7 (опция SML-B1) |
|
| Пределы допускаемой дополнительной относительной погрешности установки частоты внутреннего опорного генератора в диапазоне рабочих температур |
±10-6 ±2×10-8 (опция SML-B1) |
|
| Пределы допускаемой абсолютной погрешности установки частоты f в диапазоне частот выходного сигнала | ±(δf×f+0,1) Гц | |
| Частота внешнего опорного генератора | 10 МГц | |
| Параметры выходной мощности | ||
| Диапазон установки мощности выходного сигнала на нагрузке 50 Ом |
-140 дБм... 13 дБм в диапазоне частот (5 МГц; 3 ГГц] -140 дБм...11 дБм в диапазоне частот [9 кГц; 5 МГц] и (3 ГГц; 3,3 ГГц] |
|
| Пределы допускаемой основной погрешности установки мощности выходного сигнала | SML01 | ±0,5 дБ |
|
SML02, SML03 |
±0,5 дБ в диапазоне до 2 ГГц, ±0,9 дБ свыше 2 ГГц |
|
| Неравномерность АЧХ выходного сигнала для опорного уровня 0 дБм | SML01 | ≤0,5 дБ |
|
SML02, SML03 |
≤0,7 дБ в диапазоне до 2 ГГц, ≤1,0 дБ свыше 2 ГГц |
|
| Коэффициент стоячей волны по напряжению основного выхода | SML01 | ≤1,5 |
|
SML02, SML03 |
≤1,6 до 1,5 ГГц ≤2,3 свыше 1,5 ГГц |
|
| Параметры формы сигнала в режиме смодулированных колебаний | ||
| Уровень гармонических составляющих синусоидального сигнала относительно уровня несущей | SML01 | <-30 дБн для мощности выходного ≤10 дБм |
|
SML02, SML03 |
<-30 дБн для мощности выходного ≤8 дБм | |
| Уровень негармонических составляющих синусоидального сигнала при отстройке от несущей частоты >10 кГц |
SML01, SML02, SML03 |
<-70 дБн в диапазоне частот до 1,1 ГГц <-64 дБн в диапазоне частот до 2,2 ГГц <-58 дБн в диапазоне частот до 3,3 ГГц |
| Параметры частотной синусоидальной модуляции | ||
| Диапазон модулирующих частот | 20 Гц...100 кГц | |
| Частота выходного сигнала | Диапазон установки девиации частоты | |
| [9 кГц;76 МГц| | 20 Гц...1 МГц | |
| (76 МГц; 151,3125 МГц] | 20 Гц...125 кГц | |
| (151,3125 МГц; 302,625 МГц] | 20 Гц...250 кГц | |
| (302,625 МГц; 605,25 МГц] | 20 Гц...500 кГц | |
| (605,25 МГц; 1,2105 ГГц] | 20 Гц...1 МГц | |
| (1,2105 ГГц; 1,818 ГИД | 20 Гц...2 МГц | |
| (1,818 ГГц; 2,655 ГГц] | 20 Гц...3 МГц | |
| (2,655 ГГц; 3,300 ГГц] | 20 Гц...4 МГц | |
| Пределы допускаемой основной погрешности установки девиации частоты AF при частоте модулирующего сигнала 1 кГц | ±(4×10-2×ΔF + 20) Гц | |
| Неравномерность девиации частоты в диапазоне модулирующих частот 20Гц...100 кГц | ≤3 дБ | |
| Амплитуда напряжения внешнего модулирующего сигнала, необходимого для обеспечения внешней модуляции | 1 В | |
| Параметры амплитудной синусоидальной модуляции | ||
| Диапазон модулирующих частот | 20 Гц...50 кГц | |
| Диапазон установки коэффициента амплитудной модуляции | 1..100 % | |
| Пределы допускаемой основной погрешности установки коэффициента амплитудной модуляции М при частоте модулирующего сигнала 1 кГц | ±(0,04×М + 1)% | |
| Неравномерность коэффициента амплитудной модуляции в диапазоне модулирующих частот 20 Гц...50 кГц | ≤3 дБ | |
| Амплитуда напряжения внешнего модулирующего сигнала, необходимого для обеспечения внешней модуляции | 1 В | |
| Параметры выхода низкочастотного генератора | ||
| Вид выходного сигнала | Синусоидальный | |
| Диапазон частот | 0,1 Гц...1 МГц | |
| Пределы допускаемой основной погрешности установки частоты f | ±(δf×f+2,4×10-3) Гц | |
| Диапазон установки амплитуды напряжения Up выходного сигнала на нагрузке ≥ 1 Мом | 1 мВ...4 В | |
| Пределы допускаемой основной абсолютной погрешности установки амплитуды напряжения Up выходного сигнала на частоте 1 кГц на нагрузке ≥ 1 МОм | ±(0,01×Up + 1 мВ) | |
| Неравномерность АЧХ выходного сигнала относительно частоты 1 кГц | ±0,5 дБ в диапазоне до 500 кГц | |
| Коэффициент гармоник при максимальной амплитуде выходного сигнала в диапазоне частот 20 Гц...100 кГц | ≤0,3 % | |
| Параметры выхода генератора сигналов прямоугольной формы(опция SML-B3) | ||
| Вид выходного сигнала | Одинарные и парные импульсы положительной и отрицательной полярности, внутреннего и внешнего запуска | |
| Диапазон установки периода повторения импульсов | 100 нс...85 с | |
| Пределы допускаемой основной относительной погрешности установки периода повторения импульсов | ±10-4 | |
| Диапазон установки длительности импульсов | 20 нс...1 с | |
| Пределы допускаемой основной абсолютной погрешности установки длительности импульсов τ | ±(10-4×τ + 3 нс) | |
| Диапазон установки временного сдвига (задержки) основного импульса относительно синхроимпульса | 20 нс...1 с | |
| Пределы допускаемой основной абсолютной погрешности установки задержки выходных импульсов D | ±(10-4×D + 3 нс) | |
| Амплитуда выходного сигнала на нагрузке ≥ 50 Ом | ТТЛ уровень | |
| Условия эксплуатации и массогабаритные характеристики | ||
| Нормальные условия применения |
Температура: (23±5) °С Относительная влажность воздуха:(30-80)% Атмосферное давление: (84-106) кПа |
|
| Диапазон рабочих температур | (0...+55) °С | |
| Масса | Не более 8,5 кг | |
| Геометрические размеры | 427×450×88 мм | |
| Питание прибора, В |
(220 ± 10%) частотой 50...60 Гц (110 ± 10%) частотой 50...400 Гц |
|
| Потребляемая мощность | ≤150 В×А | |
| 1 δf - пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора | ||
| 2 Включен режим автоматической регулировки уровня сигнала | ||
| 3 Мощность выходного сигнала > —120 дБм | ||
| 4 Частота выходного сигнала > 100 кГц | ||
| 5 С опцией SML-B3 в диапазоне частот > 20 МГц | ||
| 6 Включен режим автоматической регулировки уровня сигнала. Частота выходного сигнала | ||
