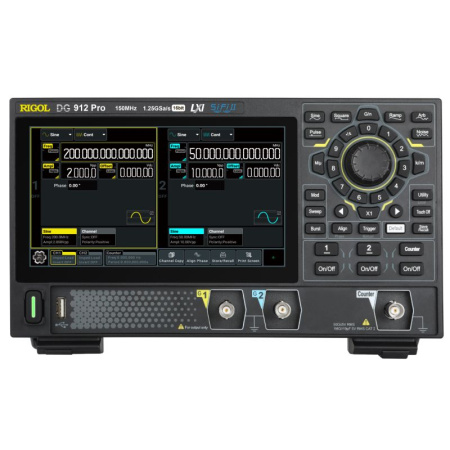

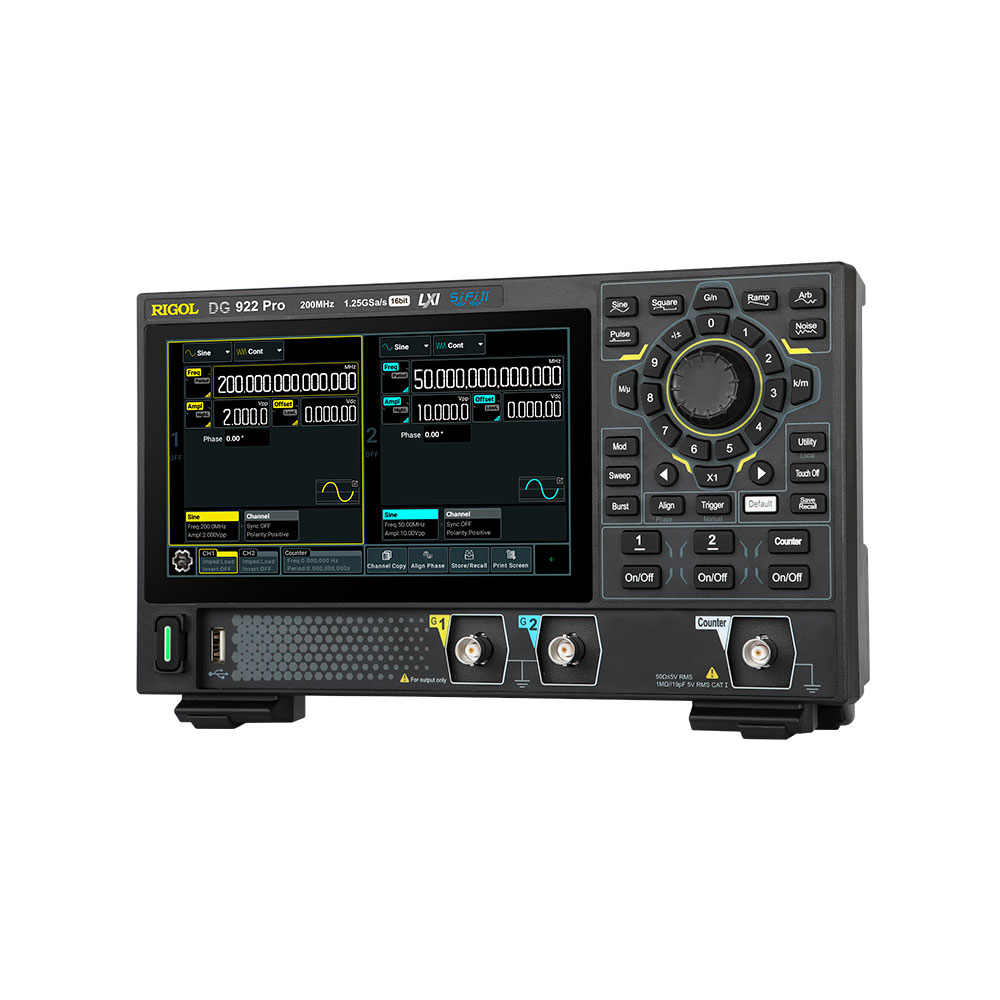

Генератор сигналов Rigol DG912 Pro представляет собой высококачественное устройство, предназначенное для генерации различных типов сигналов, что делает его незаменимым инструментом в области тестирования и разработки электронных устройств. С номером записи в ГосРеестре СИ 96216-25, этот генератор предлагает пользователям множество возможностей для работы с сигналами различной формы и частоты.
Одной из ключевых характеристик Rigol DG912 Pro является наличие двух каналов, что позволяет одновременно генерировать и анализировать два сигнала. Это значительно упрощает работу при тестировании многоканальных систем и позволяет проводить более сложные эксперименты. Максимальная длина записи составляет 16 M, что обеспечивает возможность длительного хранения и анализа данных, что особенно полезно при проведении сложных исследований.
Генератор обладает высокой частотой дискретизации в 1.25 Гвыб/сек, что позволяет точно воспроизводить сигналы и обеспечивает высокое вертикальное разрешение в 16 бит. Это делает Rigol DG912 Pro идеальным выбором для задач, требующих высокой точности и детализации.
Диапазон рабочих частот устройства составляет от 0 до 150 МГц, что охватывает широкий спектр применений, от аудиосигналов до высокочастотных радиосигналов. Выходной импеданс в 50 Ом обеспечивает совместимость с большинством тестовых систем и оборудования, что упрощает интеграцию генератора в существующие лабораторные установки.
Встроенный частотомер с разрешением 1 мкГц и фазовым шумом -110 дБн/Гц позволяет точно измерять частоту генерируемых сигналов, что особенно важно в высокочувствительных приложениях. Опорный генератор с точностью ±1×10⁻⁶ обеспечивает стабильность и надежность работы устройства.
Rigol DG912 Pro поддерживает различные формы сигналов, включая синусоидальные, прямоугольные, пилообразные, импульсные, шумовые сигналы и гармоники. Это разнообразие позволяет использовать генератор в самых разных областях, от разработки радиочастотных устройств до тестирования аудиосистем.
Кроме того, генератор предлагает множество видов модуляции, таких как AM, FM, PM, ASK, FSK, PSK, PWM и SUM. Это делает его универсальным инструментом для работы с различными типами сигналов и модуляций, что особенно важно в современных условиях, когда требуется адаптация к быстро меняющимся требованиям рынка.
Импульсный режим и режим свипирования добавляют дополнительные возможности для анализа и тестирования, позволяя пользователям более гибко подходить к решению задач. Интерфейсы USB, LAN и Web Control обеспечивают удобство подключения и управления устройством, что делает его использование еще более простым и эффективным.
В заключение, генератор сигналов Rigol DG912 Pro является мощным и универсальным инструментом для инженеров и исследователей, предлагая высокую точность, широкий диапазон частот и множество функций для работы с сигналами.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
96216-25 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.15 |
|
Фазовый шум
|
-110 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
15 В |
|
Гарантия, (мес)
|
36 |
- Кабель питания
- USB кабель
- BNC кабель CB-BNC-BNC-MM-100
- Рук-во пользователя
| Количество каналов | 2 |
| Выходная частота | 150 МГц |
| Частота дискретизации | 125 Гвыб / с |
| Вертикальное разрешение | 16 бит |
| Память сигналов | 16 Мвыб / сигнал |
| Выходной сигнал | |
| Режим вывода | непрерывный, модуляция, развертка, пакетный режим, последовательность |
| Форма волны | синусоидальная, прямоугольная, линейно изменяющийся, импульсная, шумовая, произвольная, гармоническая |
| Встроенные сигналы произвольной формы | 148 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine и Лоренц |
| Частотные характеристики | |
| Синус | от 1 мкГц до 150 МГц |
| Квадрат | от 1 мкГц до 60 МГц |
| Рампа | от 1 мкГц до 5 МГц |
| Пульс | от 1 мкГц до 50 МГц |
| Арб | от 1 мкГц до 50 МГц |
| Гармонический | от 1 МГц до 75 МГц |
| Последовательность | от 1 мкВыб / с до 312,5 Мвыб / с |
| Шум | типичный (0 дБм), полоса пропускания > 250 МГц |
| Выходная частота (разрешение) | 1 мкГц или 12 цифр |
| Частота (точность) |
±10-6 настройки (кроме Arb и последовательности), от 0 ℃ до 40 ℃ ±10-6 настройки ± 1 мкГц (Arb и последовательность), от 0 ℃ до 40 ℃ |
| Выходные характеристики | |
| Диапазон амплитуд (50 Ом) |
≤ 50 МГц: от 1 мВ до 10 В (размах) ≤ 100 МГц: от 1 мВ до 5 В (размах) ≤2 00 МГц: от 1 мВ до 2 В (размах) |
| Диапазон амплитуд (HighZ) |
≤ 50 МГц: от 2 мВ до 20 В (размах) ≤ 100 МГц: от 2 мВ до 10 В (размах) ≤ 200 МГц: от 2 мВ до 4 В (размах) |
| Точность амплитуды |
± (1 % от настройки + 2 мВ размах) (при сопротивлении 50 Ом) ± (1 % от настройки + 5 мВ размах) (в HighZ) |
| Разрешение амплитуды | 0,1 мВ (размах), 0,1 мВ (среднеквадратичное значение), 1 мВ, 0,1 дБм или 4 цифры (в зависимости от того, что меньше) |
| Амплитудная единица | Vpp, Вrms, дБм, В |
| Диапазон смещения |
± 5 Впик (переменный + постоянный ток) (на 50 Ом) ± 10 Впик (переменный + постоянный ток) (в HighZ) |
| Точность смещения |
± (1 % от |настройки| + 2 мВ + 0,5 % от амплитуды (Вразмах)) (на 50 Ом) ± (1 % от |настройки| + 5 мВ + 1 % от амплитуды (Вразмах)) (в HighZ) |
| Разрешение смещения | 1 мВ или 4 цифры |
| Выходное сопротивление | типичное (0 дБм, 0 В постоянного тока), 50 Ом ± 1 % |
| Защита | выходы сигналов автоматически отключаются при перегрузке |
| Характеристики сигнала | |
| Синус (50 Ом) | |
| Гармонические искажения |
типичный (0 дБм) от 10 Гц до < 10 МГц: <- 55 дБн от ≥ 10 МГц до < 50 МГц: <- 50 дБн ≥ 50 МГц: <- 40 дБн |
| Полная гармоника |
типичный (1 Впп) от 10 Гц до 20 кГц: < 0,1 % |
| Ложный (негармонический) |
типичный (1 Впп) от 10 Гц до < 10 МГц: <- 65 дБн от ≥ 10 МГц до < 50 МГц: <- 60 дБн ≥ 50 МГц: <- 50 дБн + 6 дБн / октава |
| Фазовый шум | типичный (1 Вразмах, 10 кГц) 20 МГц: <-110 дБн/Гц |
| Остаточный тактовый шум | типичное (0 дБм), -60 дБм |
| Межканальные перекрестные науки |
типичное (1 Вразмах, 0 В) 100 МГц: <- 75 дБн ≥ 100 МГц: <- 65 дБн |
| Амплитудная неравномерность |
типичный (относительно синуса 1 кГц, 0 дБм) < 10 МГц: ±0,1 дБ от ≥ 10 МГц до < 50 МГц: ± 0,2 дБ от ≥ 50 МГц до < 100 МГц: ± 0,5 дБ ≥ 100 МГц: ± 1 дБ |
| Фаза | - от 360° до +360°, разрешение 0,01° |
| Остаточный тактовый шум | типичное (0 дБм), -60 дБм |
| Квадрат | |
| Время нарастания / падения | типичное значение (амплитуда ≤ 2 Вразмах, нагрузка 50 Ом), ≤ 3 нс |
| Перерегулирование | типичное (амплитуда 0 дБм, частота >1 кГц), < 5% |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Рампа | |
| Линейность |
Типичный (частота 1 кГц, амплитуда 1 В (размах), 100 % симметрия) ≤ 0,1 % пиковой выходной мощности (амплитуда от 10 % до 90 %) |
| Симметрия | от 0% до 100% |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Пульс | |
| Ширина импульса | от 9 нс до (период импульса - 9 нс) |
| Разрешение ширины импульса | 100 пс или 5 цифр |
| Рабочий цикл | от 0,01 % до 99,99 % |
| Время нарастания / падения | от 3 нс до 0,625* период импульса |
| Время задержки | От 0 пс до периода – [ширина импульса + 0,8*(время переднего фронта + время заднего фронта)] (непрерывный режим) |
| Перерегулирование | Типичное (амплитуда 0 дБм, частота > 1 кГц), < 5 % |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Шум | |
| Тип | белый шум |
| Арб | |
| Время нарастания / падения | типичное (амплитуда < 1 Вразмах), ≤ 5 нс |
| Джиттер (среднеквадратичное значение) | типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс |
| Фаза | от 360° до +360°, разрешение 0,01° |
| Гармонический выход | |
| Гармонический порядок | ≤ 20 |
| Гармонический тип | заказать, объединить |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| AM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Глубина модуляции | от 0 % до 120 % |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| FM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| PM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Отклонение фазы | от 0° до 360°, разрешение 0,01° |
| ASK, FSK, PSK | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Количество уровней | 2 |
| ШИМ (PWM) | |
| Форма сигнала несущей | пульс |
| Источник модуляции | внутренний / внешний |
| Внутреннее регулирование (форма волны) | Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb |
| Частот внутренней модуляции | от 1 мГц до 1 МГц |
| Отклонение ширины | от 0 % до 49,99 % периода импульса |
| SUMM | |
| Форма сигнала несущей | cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Источник | cинус, квадрат, линейное изменение, шум, произвольная форма, форма сигнала канала |
| Суммарное соотношение | jт 0 % до 100 % от настройки амплитуды (Vpp) |
| Пакетные характеристики | |
| Форма сигнала несущей | синус, квадрат, линейное изменение, шум, произвольное (кроме постоянного тока) |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 4 мкс до 8000 с |
| Фаза взрыва | - от 360° до +360°, разрешение 0,01° |
| Задержка триггера | от 0 нс до 20 с |
| Источник ворот | внешний триггер |
| Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
| Характеристики развертки | |
| Тип | линейный, логарифмический, пошаговый |
| Форма сигнала несущей | синус, квадрат, линейное изменение, произвольное (кроме постоянного тока) |
| Время развертки | от 1 мс до 250 000 с |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время удержания / возврата | от 0 с до 3600 с |
| Ориентация | верх / низ |
| Источник триггера | внутренний, внешний передний край, внешний задний край, ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Характеристики последовательности | |
| Частота дискретизации | от 1 мкВыб / с до 312,5 Мвыб / с |
| Разрешение | 1 мквыб / с или 12 цифр |
| Длина последовательности | от 32 точек / канал до 16 М точек / канал (32 М точек / канал дополнительно) |
| Форма сигнала | № 64 |
| Петля | от 0 до 256 |
| Режим фильтра | нормальный, шаг, интерполяция |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл |
| Входное сопротивление | 50 Ом ± 2 %, 1 МОм ± 5 % |
| Точность счетчика |
от 0 до 250 МГц: 7 цифр от 250 МГц до 500 МГц: 6 цифр от 500 МГц до 1 ГГц: 5 цифр |
| Триггерный уровень | 0 В |
| Режим входной связи |
нагрузка 50 Ом связь по постоянному току нагрузка 1 МОм связь переменного / постоянного тока |
| Входная амплитуда |
нагрузка 50 Ом: от постоянного тока до 500 МГц: от 100 мВ до 2 В (размах) / от 500 МГц до 1 ГГц: от 300 мВ до 2 В (размах) нагрузка 1 МОм: от 500 мВ до 5 В (перем. + пост. ток) |
| Уровень ввода |
нагрузка 50 Ом: 4 Впп нагрузка 1 МОм: 5 Впп |
| Диапазон входной частоты |
нагрузка 50 Ом: от 0 до 250 МГц / от 250 МГц до 500 МГц / от 500 МГц до 1 ГГц нагрузка 1 МОм: 5 от 0 до 250 МГц |
| Эффективный частотный сигнал |
нагрузка 50 Ом: от постоянного тока до 1 ГГц нагрузка 1 МОм: от постоянного тока до 250 МГц (связь по постоянному току) |
| Отклонение ВЧ | 60 кГц / нет (доступно только для нагрузки 1 МОм) |

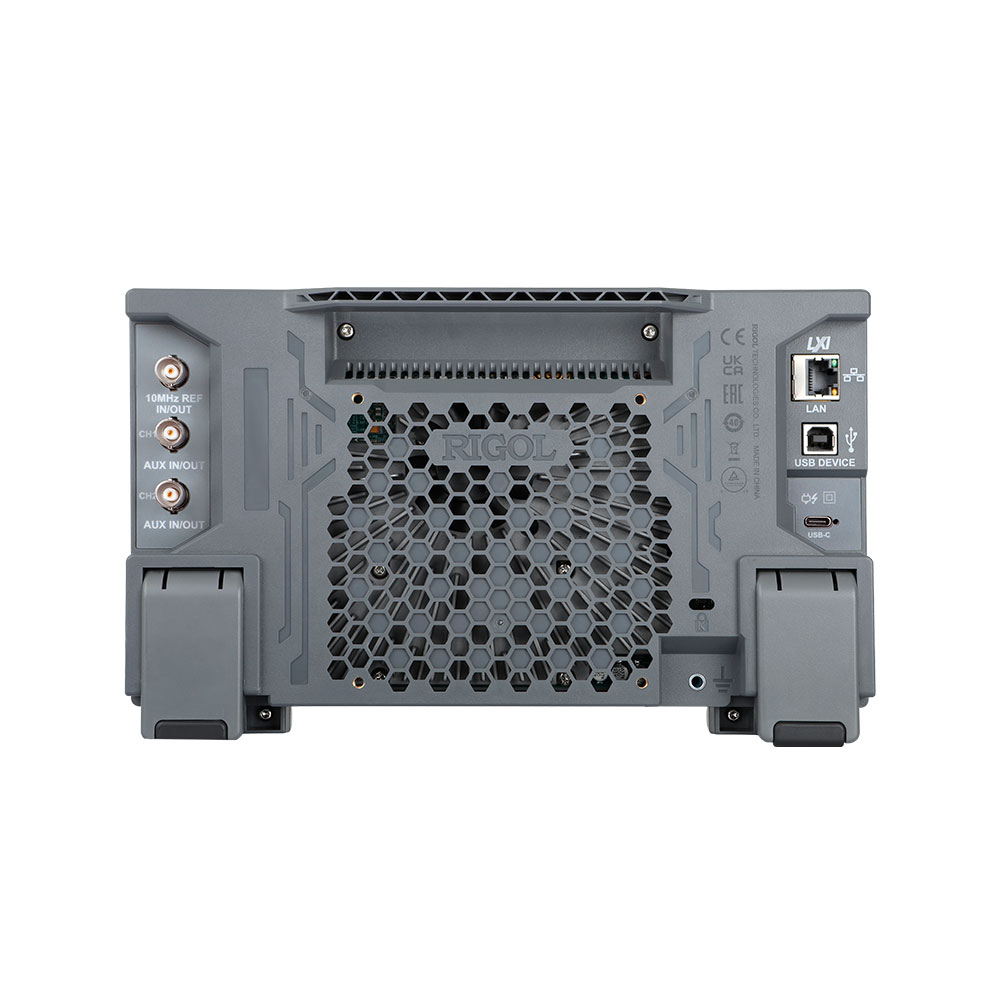

| Разъем | BNC, на задней панели |
| Характеристики AUX IN / OUT | |
| Внешний вход модуляции | |
| Входной диапазон |
ASK, FSK, PSK: логический уровень 3,3 В AM, FM, PM, PWM: ± 5 В, полный диапазон |
| Частотный диапазон | от постоянного тока до 100 кГц (1 Мвыб / с) |
| Входное сопротивление | 10 кОм ± 10% |
| Внешний триггер / закрытый пакетный вход | |
| Мин. Ширина импульса | 100 нс |
| Диапазон задержки триггера | от 0 нс до 20 с |
| Разрешение | 100 пс или 5 цифр |
| Джиттер (среднеквадратичное значение) | типичное (от входа триггера до выхода сигнала, пакетный режим), 1,5 нс |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Джиттер (среднеквадратичное значение) | типичное (непрерывный режим), 1,5 нс |
| Синхронный выход | |
| Уровень | TTL-совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Характеристики входа/выхода 10 МГц | |
| Внешний вход | |
| Сопротивление | 1 кОм |
| Входная связь | соединение переменного тока |
| Требуемый ввод (напряжение) | от 100 мВ (размах) до 5 В (размах) |
| Блокировка диапазона | 10 МГц ± 100 Гц |
| Внутренний выход | |
| Сопротивление | 50 Ом |
| Выходная связь | соединение переменного тока |
| Уровень | типичное (нагрузка 50 Ом), 1,2 В (размах) |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный экран с разрешением 1024 х 600 |
| Время стабилизации | минимум 20 минут |
| Хранилище | 32 ГБ |
| Интерфейс | USB-host / USB-device / LAN / AUX / BNC |
| Источник питания |
интерфейс питания: Интерфейс USB Type-C входное напряжение: USB 15 В, 3 А потребление: 45 Вт (макс.) |
| Рабочая температура | от 0 ℃ до +40 ℃, относительная влажность ≤ 80 % (без конденсации) |
| Температура хранения | от -20 ℃ до + 60 ℃, относительная влажность ≤90 % (без конденсации) |
| Габариты изделия | 266 х 165 х 80 мм |
| Габариты упаковки | 345 х 250 х 145 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,8 кг |
