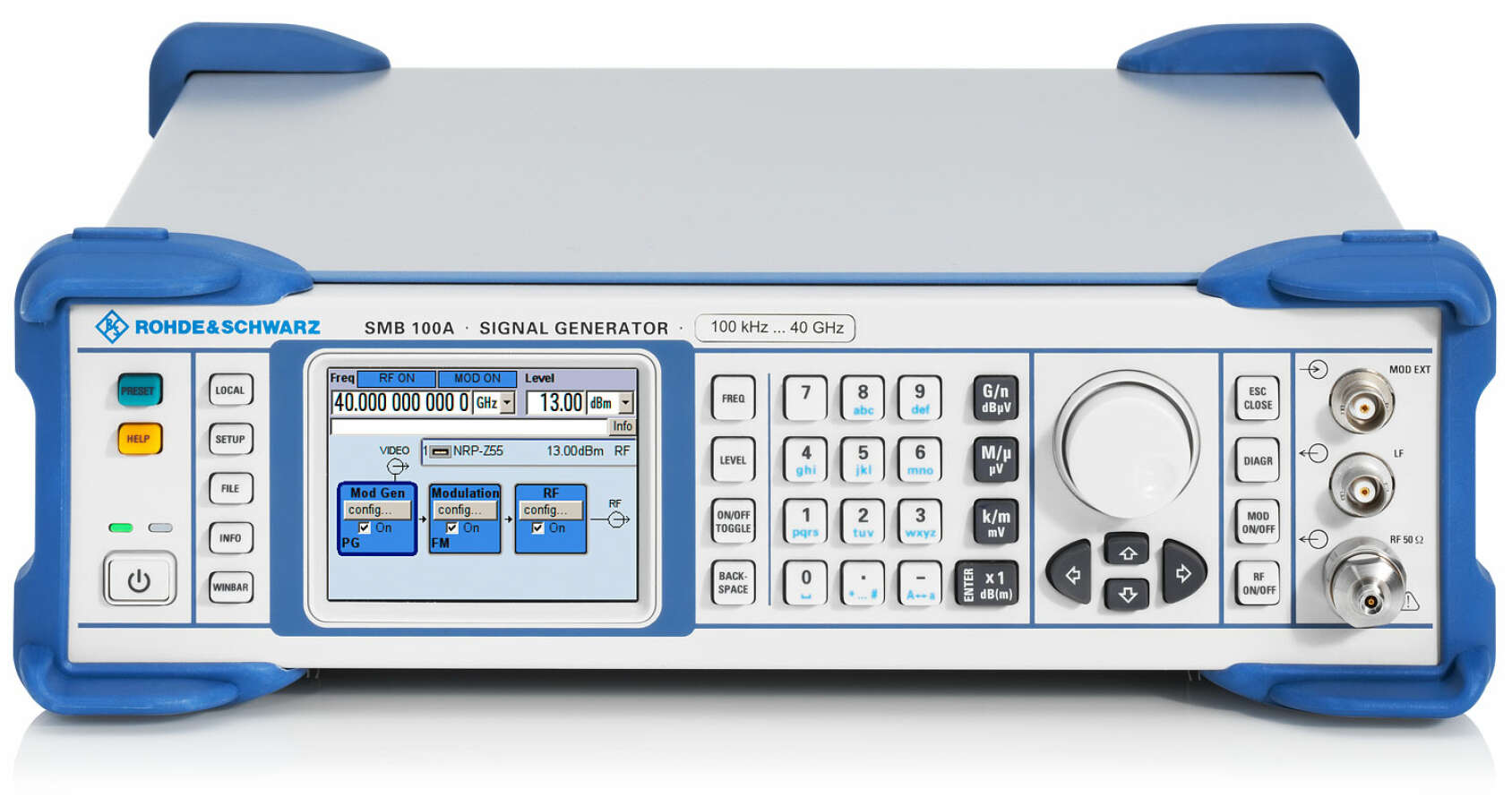

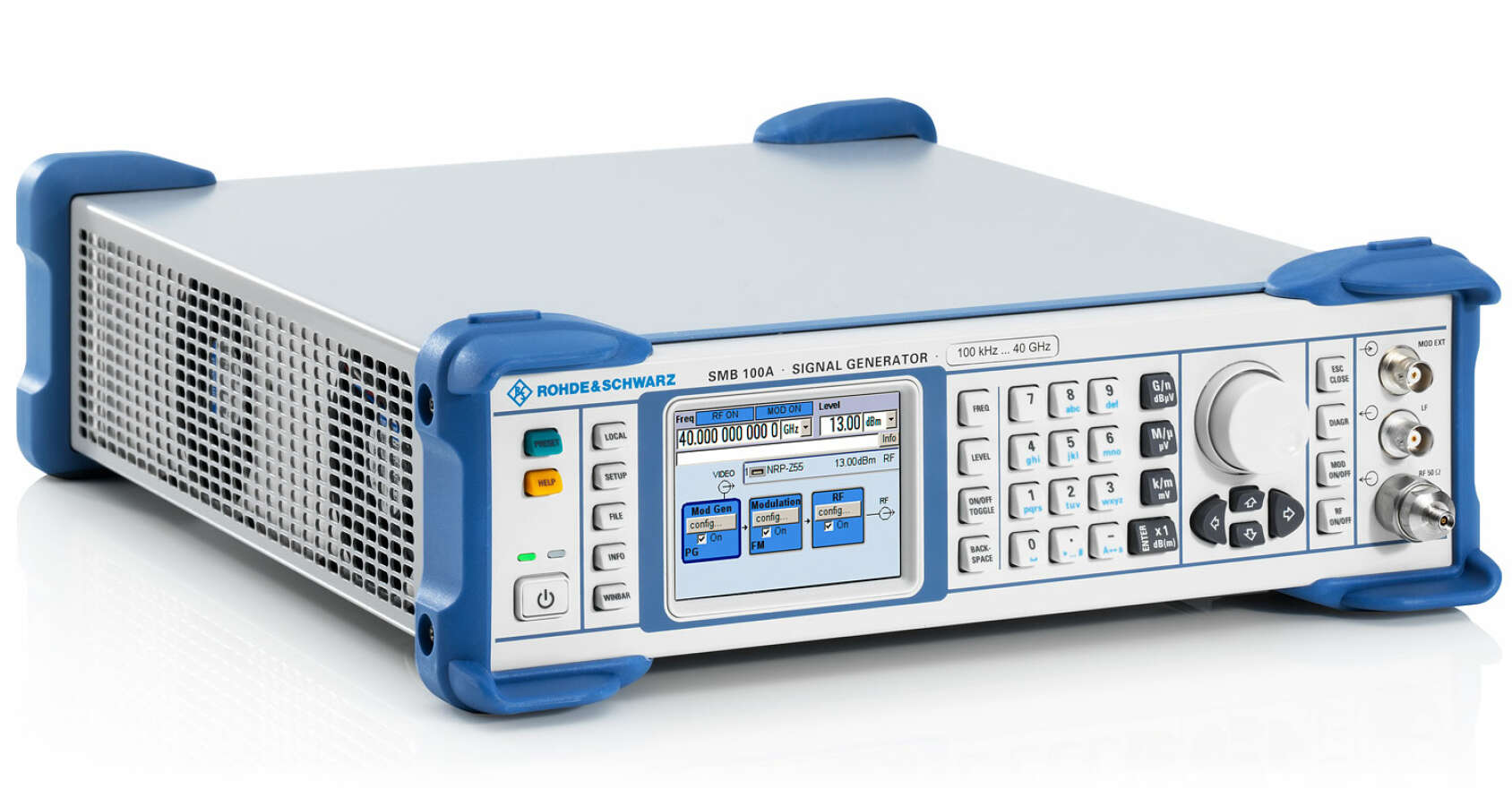

Генератор сигналов Rohde&Schwarz SMB100A — это высокоточный прибор, предназначенный для формирования радиочастотных сигналов с исключительной стабильностью и низким уровнем шумов. Он зарегистрирован в Государственном реестре средств измерений под номером 39230-08, что подтверждает его соответствие строгим метрологическим требованиям. Этот генератор охватывает широкий диапазон частот от 9 кГц до 40 ГГц в зависимости от конфигурации, обеспечивая универсальность при тестировании различных радиочастотных устройств.
Одним из ключевых преимуществ Rohde&Schwarz SMB100A является его выдающаяся спектральная чистота. Фазовый шум на уровне -128 дБн/Гц гарантирует минимальные искажения сигнала, что особенно важно для приложений, требующих высокой точности, таких как испытания радиолокационного оборудования, спутниковых систем и беспроводных сетей. Кроме того, прибор демонстрирует отличную скорость установки параметров в режиме SCPI, не превышающую 3 мс, что позволяет интегрировать его в автоматизированные тестовые системы без потери времени на перенастройку.

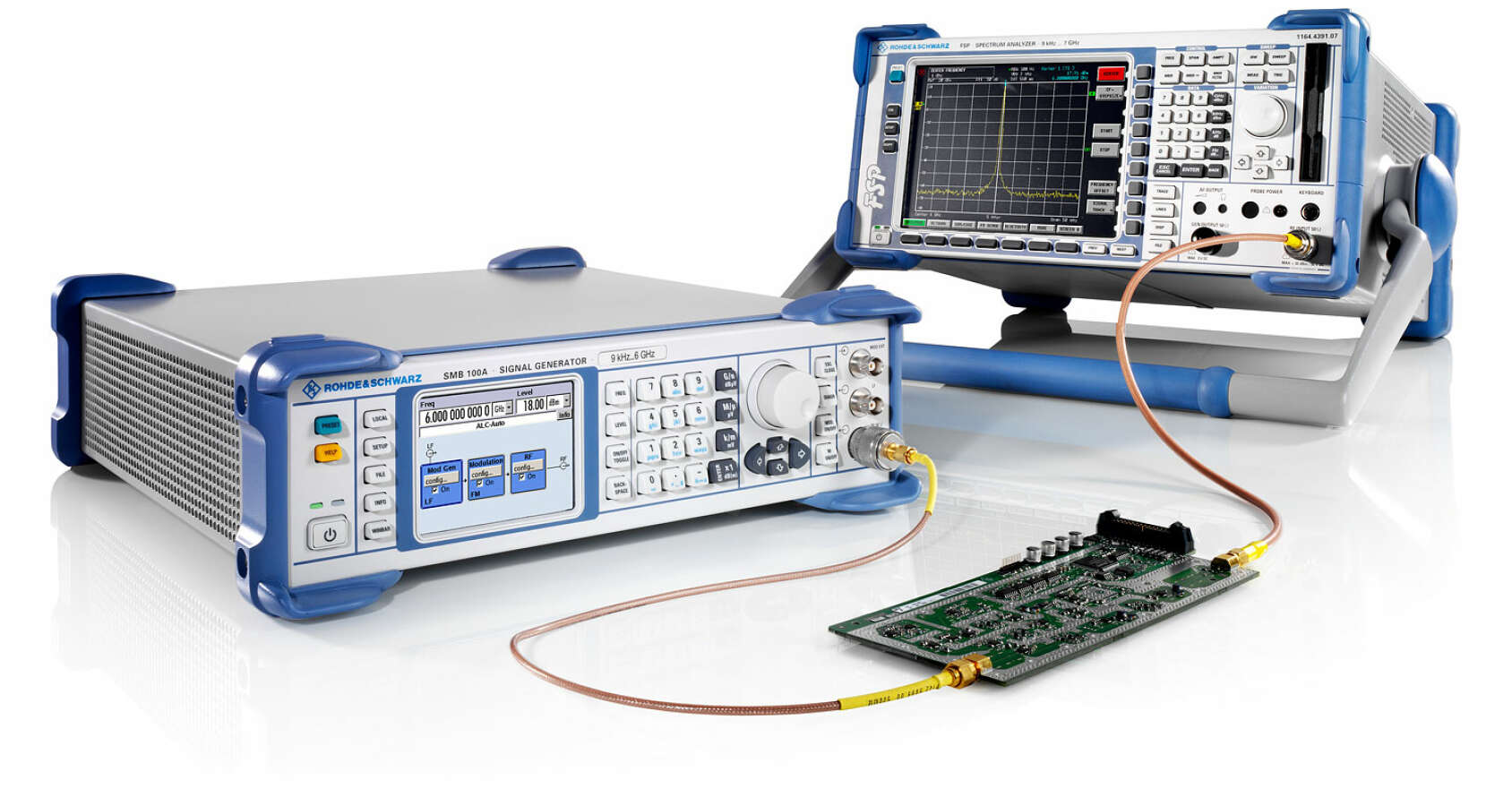

Генератор способен выдавать сигнал с максимальной выходной мощностью свыше +18 дБм, а при активации режима превышения номинального уровня этот параметр увеличивается до +25 дБм. Такое сочетание высокой мощности и низких гармонических составляющих (менее -30 дБн) делает его незаменимым инструментом при разработке и проверке радиочастотных усилителей, антенн и других компонентов.
Для удобства работы и интеграции в сложные измерительные комплексы Rohde&Schwarz SMB100A поддерживает дистанционное управление через интерфейсы IEC/IEEE, Ethernet (TCP/IP) и USB. Это позволяет операторам контролировать прибор удаленно, задавать параметры сигнала и получать данные в реальном времени. Благодаря сочетанию передовых характеристик, высокой надежности и удобного управления, данный генератор является оптимальным выбором для лабораторий, производственных предприятий и научно-исследовательских центров, занимающихся разработкой и тестированием современных радиочастотных систем.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
39230-08 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
1.1 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-120 ... 18 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
1 |
- Прибор
- Кабель питания
- Инструкция быстрой настройки
- CD-диск с руководством по эксплуатации
| Частота | ||
| Диапазон частот | SMB-B101 | 9 кГц – 1,1 ГГц |
| SMB-B102 | 9 кГц – 2,2 ГГц | |
| SMB-B103 | 9 кГц – 3,2 ГГц | |
| SMB-B106 | 9 кГц – 6 ГГц | |
| SMB-B112 | 100 кГц – 12,75 ГГц | |
| SMB-B112L | 100 кГц – 12,75 ГГц | |
| SMB-B120 | 100 кГц – 20 ГГц | |
| SMB-B120L | 100 кГц – 20 ГГц | |
| SMB-B140 | 100 кГц – 40 ГГц | |
| SMB-B140L | 100 кГц – 40 ГГц | |
| Время установки |
Режим SCPI Режим списка |
< 3 мс (тип. знач. 1,6 мс <1 мс |
| Уровень | ||
| Максимальная выходная мощность | f = 1 МГц – 6 ГГц |
>+18 дБм До +25 дБм в режиме превышения номинального уровня |
| Нестабильность уровня | f = 200 МГц – 3 ГГц | < 0,5 дБ |
| Время установки |
Режим SCPI Режим списка |
< 2,5 мс (тип. знач. 1,2 мс <1 мс |
| Подпитка |
f = 1 МГц – 1 ГГц f = 1 ГГц – 2 ГГц f = 2 ГГц – 6 ГГц |
50 Вт / 50 В 25 Вт / 50 В 10 Вт / 50 В |
| Спектральная чистота | ||
| Гармонические составляющие | Уровень ≤ 8 дБм, f > 1 МГц | < -30 дБн |
| Негармонические составляющие | Смещение несущей > 10 кГц, f ≤ 1500 МГц | < -70 дБн (тип. знач. -85 дБн) |
| Фазовый шум в режиме SSB-модуляции |
f = 1 ГГц Смещение несущей = 20 кГц Ширина полосы измерения = 1 Гц |
< -122 дБн (тип. знач. -128 дБн) |
| Широкополосный шум |
Уровень > 5 дБм Смещение несущей > 10 кГц Ширина полосы измерения = 1 Гц |
< -142 дБн (тип. знач. -152 дБн) |
| Поддерживаемые режимы модуляции | ||
| АМ, ЧМ, ФМ | Стандартная конфигурация | |
| Импульсная | Требуется опция: SMB-K21 или SMB-K22 | Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц |
| Максимальная девиация в режиме ЧМ | f > 3 ГГц | 16 МГц |
| Максимальная девиация в режиме ФМ | f > 3 ГГц | 160 рад |
| Импульсная модуляция | Опция (импульсный модулятор RS-SMB-K22) | |
| Длительность фронта/среза | < 20 нс (тип. знач. 10 нс) | |
| Минимальная ширина импульса | При использовании генератора импульсов SMB-K23 (опция) | 20 нс |
| Отношение уровней в состояниях "Вкл/выкл" | > 80 дБ | |
| Возможности подключения | ||

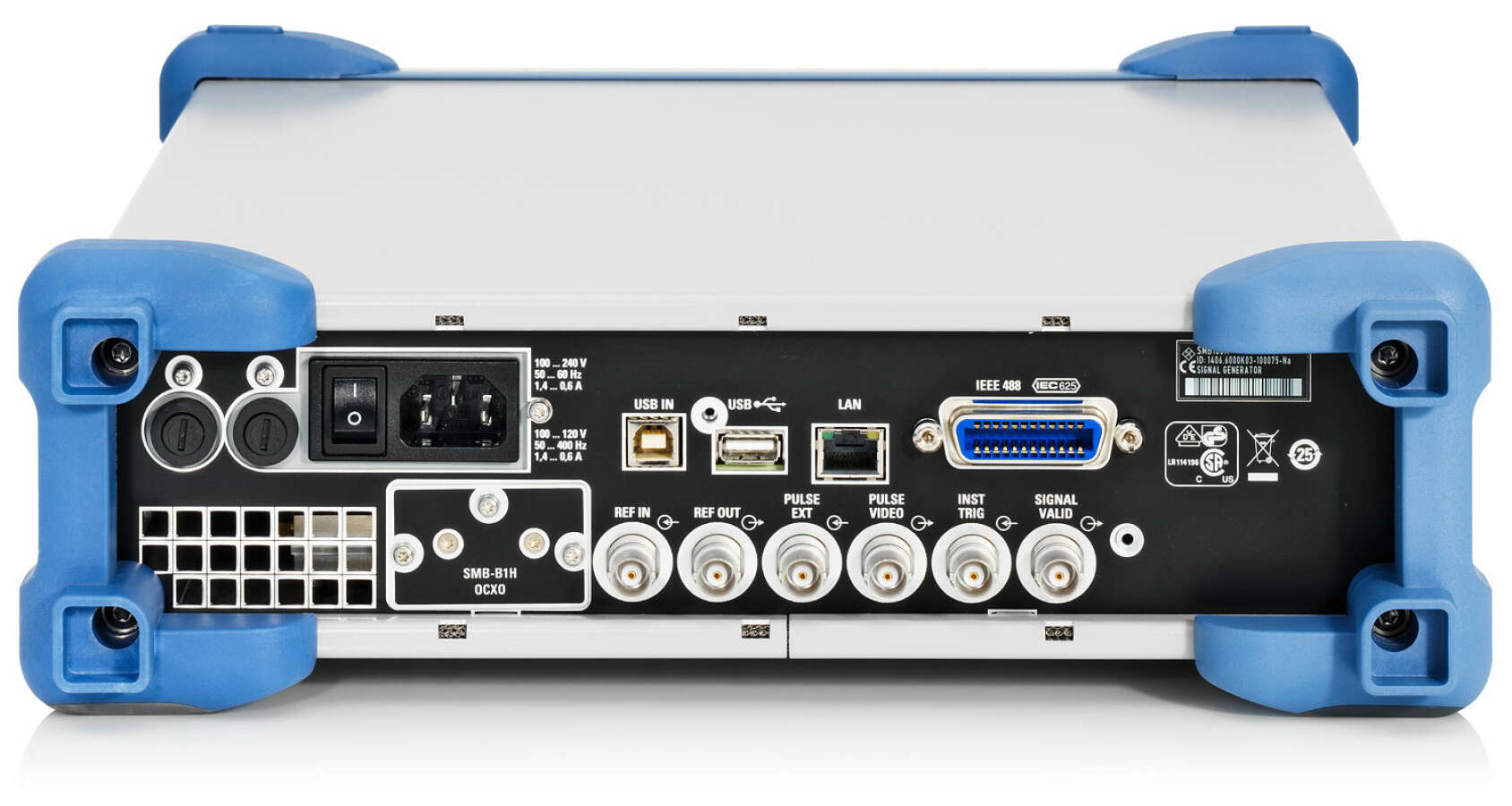

| Дистанционное управление |
Шина IEC/IEEE Ethernet (TCP/IP) USB |
|
| Подключение периферийных устройств | USB | |
