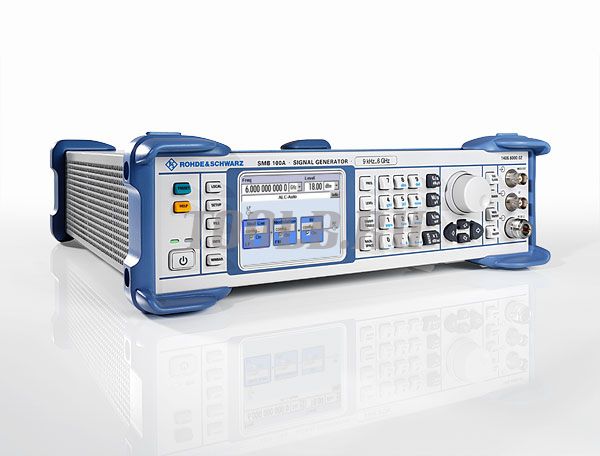

Генератор сигналов Rohde&Schwarz SMB100A — это высокоточный прибор, предназначенный для формирования радиочастотных сигналов с исключительной стабильностью и низким уровнем шумов. Он зарегистрирован в Государственном реестре средств измерений под номером 64983-16, что подтверждает его соответствие строгим метрологическим требованиям. Благодаря наличию опции B106 этот генератор охватывает широкий диапазон частот от 9 кГц до 6 ГГц, обеспечивая универсальность при тестировании различных радиочастотных устройств.
Одним из ключевых преимуществ Rohde&Schwarz SMB100A является его выдающаяся спектральная чистота. Фазовый шум на уровне -128 дБн/Гц гарантирует минимальные искажения сигнала, что особенно важно для приложений, требующих высокой точности, таких как испытания радиолокационного оборудования, спутниковых систем и беспроводных сетей. Кроме того, прибор демонстрирует отличную скорость установки параметров в режиме SCPI, не превышающую 3 мс, что позволяет интегрировать его в автоматизированные тестовые системы без потери времени на перенастройку.
Генератор способен выдавать сигнал с максимальной выходной мощностью свыше +18 дБм, а при активации режима превышения номинального уровня этот параметр увеличивается до +25 дБм. Такое сочетание высокой мощности и низких гармонических составляющих (менее -30 дБн) делает его незаменимым инструментом при разработке и проверке радиочастотных усилителей, антенн и других компонентов.
Для удобства работы и интеграции в сложные измерительные комплексы Rohde&Schwarz SMB100A поддерживает дистанционное управление через интерфейсы IEC/IEEE, Ethernet (TCP/IP) и USB. Это позволяет операторам контролировать прибор удаленно, задавать параметры сигнала и получать данные в реальном времени. Благодаря сочетанию передовых характеристик, высокой надежности и удобного управления, данный генератор является оптимальным выбором для лабораторий, производственных предприятий и научно-исследовательских центров, занимающихся разработкой и тестированием современных радиочастотных систем.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
64983-16 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
6 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-120 ... 18 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
1 |
- Прибор
- Кабель питания
- Инструкция быстрой настройки
- CD-диск с руководством по эксплуатации
| Параметр | Значение | |
|---|---|---|
|
Частота |
||
|
Диапазон частот |
SMB-B101 |
9 кГц – 1,1 ГГц |
|
|
SMB-B102 |
9 кГц – 2,2 ГГц |
|
|
SMB-B103 |
9 кГц – 3,2 ГГц |
|
|
SMB-B106 |
9 кГц – 6 ГГц |
|
|
SMB-B112 |
100 кГц – 12,75 ГГц |
|
|
SMB-B112L |
100 кГц – 12,75 ГГц |
|
|
SMB-B120 |
100 кГц – 20 ГГц |
|
|
SMB-B120L |
100 кГц – 20 ГГц |
|
|
SMB-B140 |
100 кГц – 40 ГГц |
|
|
SMB-B140L |
100 кГц – 40 ГГц |
|
Время установки |
Режим SCPI |
< 3 мс |
|
Уровень |
||
|
Максимальная выходная мощность |
f = 1 МГц – 6 ГГц |
>+18 дБм |
|
Нестабильность уровня |
f = 200 МГц – 3 ГГц |
< 0,5 дБ |
|
Время установки |
Режим SCPI |
< 2,5 мс (тип. знач. 1,2 мс |
|
Подпитка |
f = 1 МГц – 1 ГГц |
50 Вт / 50 В |
|
Спектральная чистота |
||
|
Гармонические составляющие |
Уровень ≤ 8 дБм, f > 1 МГц |
< -30 дБн |
|
Негармонические составляющие |
Смещение несущей > 10 кГц, f ≤ 1500 МГц |
< -70 дБн (тип. знач. -85 дБн) |
|
Фазовый шум в режиме SSB-модуляции |
f = 1 ГГц |
< -122 дБн (тип. знач. -128 дБн) |
|
Широкополосный шум |
Уровень > 5 дБм |
< -142 дБн (тип. знач. -152 дБн) |
|
Поддерживаемые режимы модуляции |
||
|
АМ, ЧМ, ФМ |
|
Стандартная конфигурация |
|
Импульсная |
Требуется опция: SMB-K21 или SMB-K22 |
Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц |
|
Максимальная девиация в режиме ЧМ |
f > 3 ГГц |
16 МГц |
|
Максимальная девиация в режиме ФМ |
f > 3 ГГц |
160 рад |
|
Импульсная модуляция |
|
Опция (импульсный модулятор RS-SMB-K22) |
|
Длительность фронта/среза |
|
< 20 нс (тип. знач. 10 нс) |
|
Минимальная ширина импульса |
При использовании генератора импульсов SMB-K23 (опция) |
20 нс |
|
Отношение уровней в состояниях "Вкл/выкл" |
|
> 80 дБ |
|
Возможности подключения |
||
|
Дистанционное управление |
|
Шина IEC/IEEE |
|
Подключение периферийных устройств |
|
USB |
