Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.0001
Макс. частота (ГГц)
—
0.015
Все характеристики
29 750 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

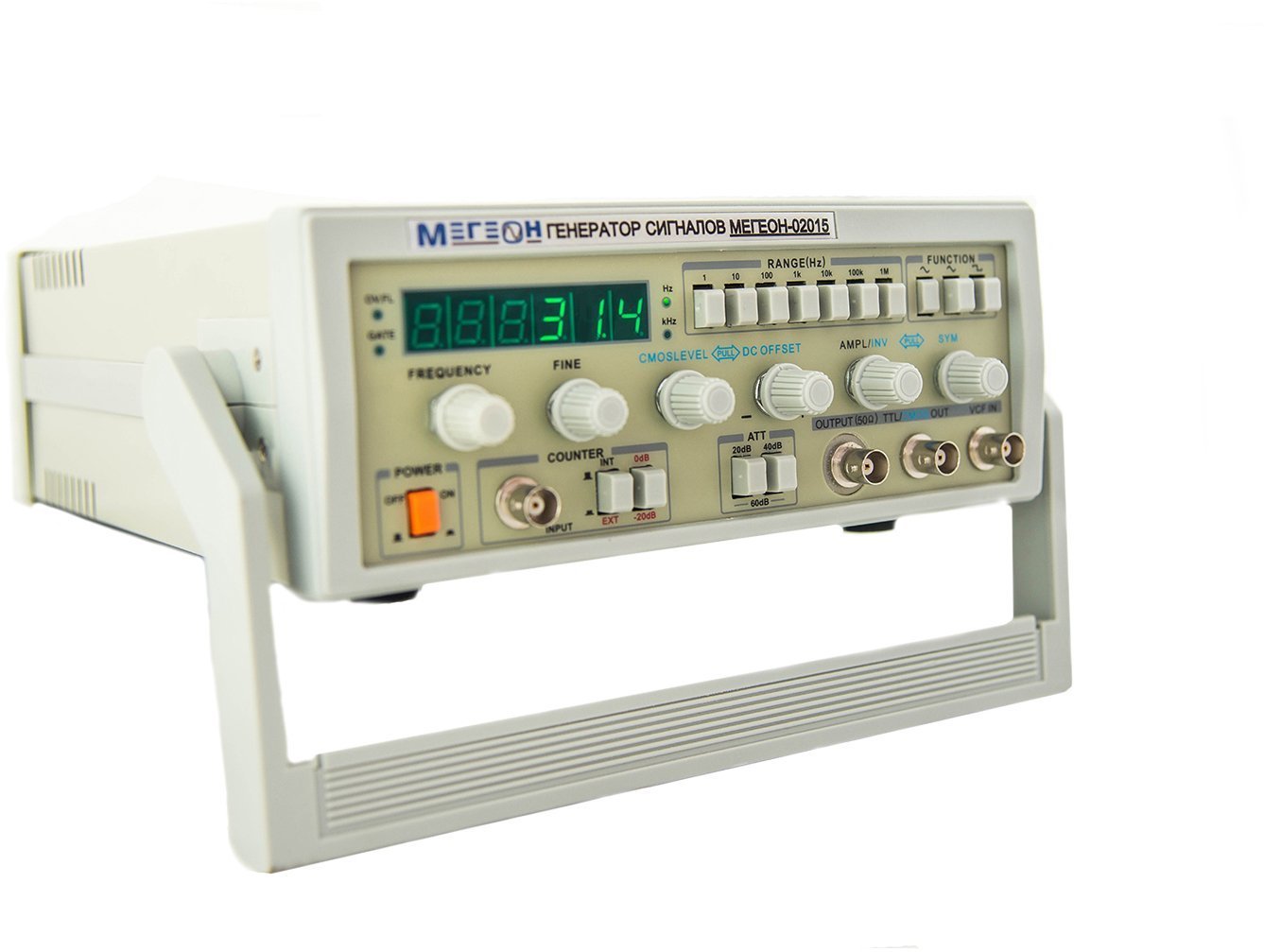

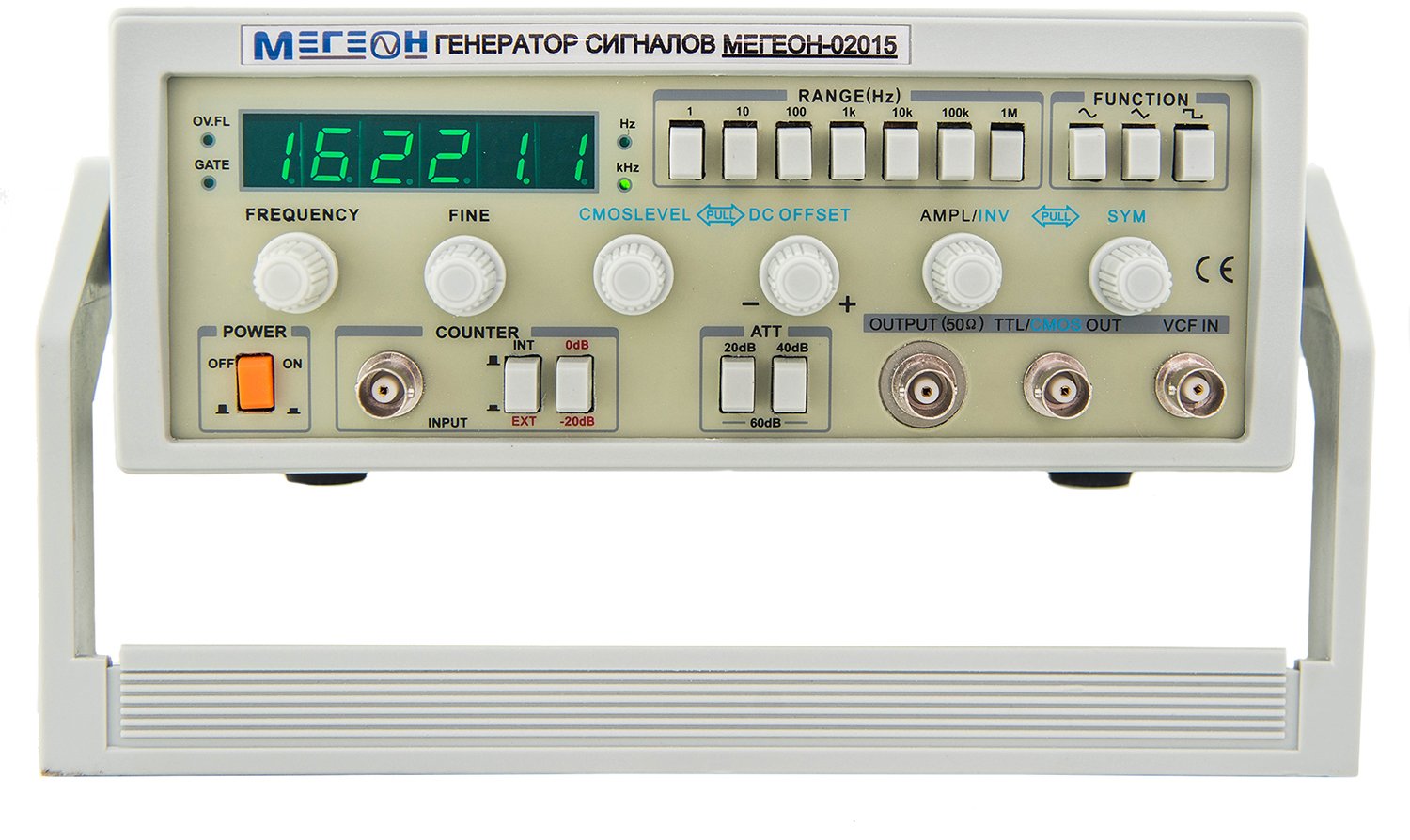

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02015. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02015 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.
Особенности:
- Частотный диапазон варьируется от 0,1 до 15 МГц
- Прибор оснащен интегрированным аттенюатором
- Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
- Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
- Компактный корпус позволяет установить прибор в вертикальной сборочной панели
- Вход внешней синхронизации
- Высокие показатели точности - погрешность менее 1%
- VCF вход дает возможность режим ЧМ или режим свипирования
- Функция инверсии выходного сигнала
- Прибор оснащен TTL и CMOS выходами в стандартной комплектации
- Возможность плавной регулировки параметров сигнала
Документы
ur02qbcu93mkqqqtc8k3yscwq2vljzfl
657,8 кб
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Спец. формы |
Количество каналов
|
1 |
Мин. частота (кГц)
|
0.0001 |
Макс. частота (ГГц)
|
0.015 |
Товар снят с производства
|
Да |
Выходной импеданс
|
50 Ом |
Выходной уровень
|
20 В пик-пик |
Питание
|
198-242 В |
Гарантия, (мес)
|
12 |

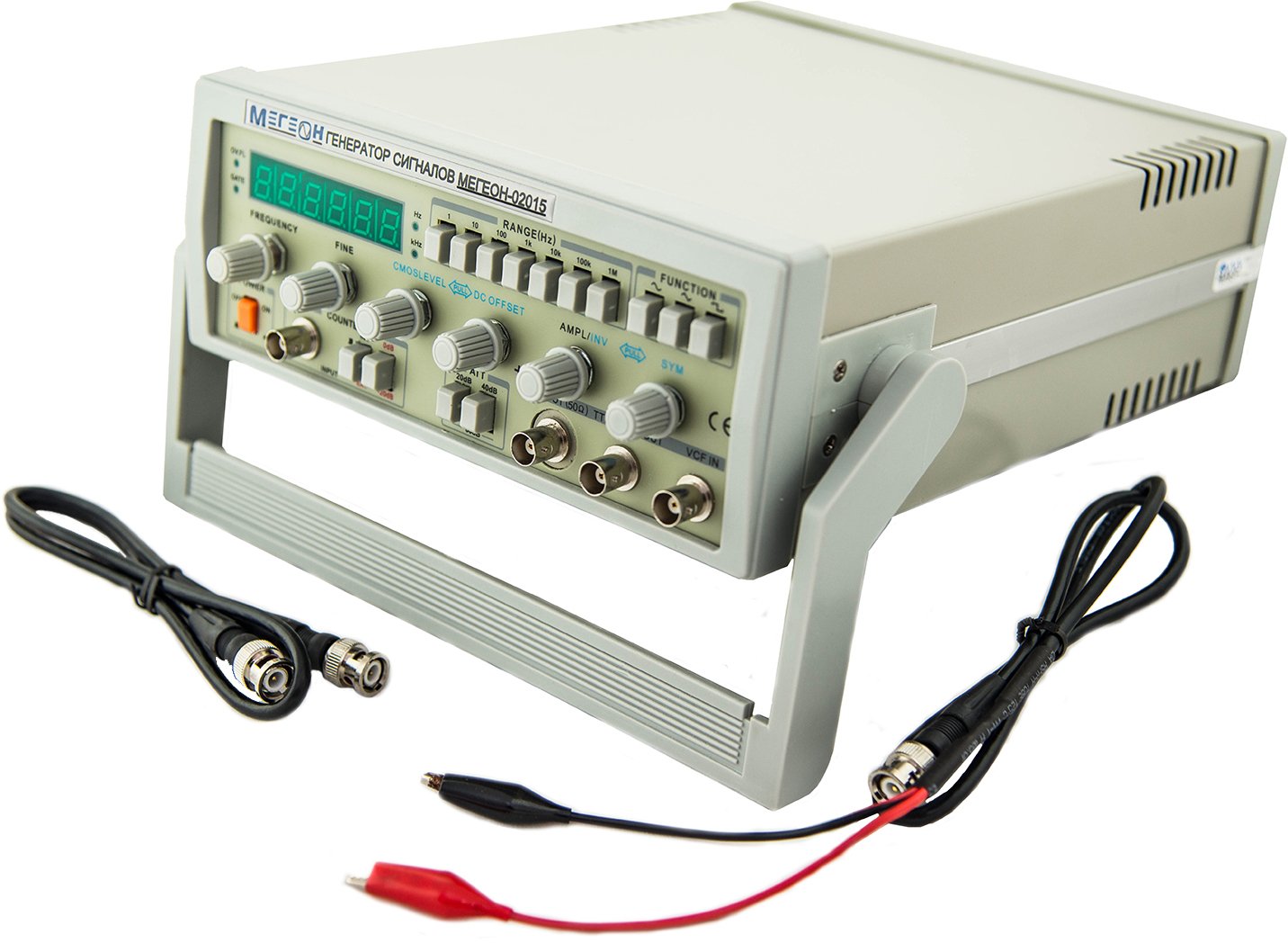

- Генератор сигналов специальной формы МЕГЕОН 02015
- Провод измерительный 50 ОМ
- Провод BNC
- Предохранитель плавкий 5А
- Провод питания
- Руководство по эксплуатации
Основной выход | |
Диапазон частот | 0.1 Гц … 15 МГц |
Форма сигнала | синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная |
Выходное сопротивление | 50 Ом ±10% |
Амплитуда выходного сигнала | ≥ 20 Впик-пик (без нагрузки) |
Ослабление выходного сигнала | 20 дБ /40 дБ |
Сдвиг по постоянному току | 0 В … ±10В плавно регулируемый |
Симметрия (скважность) | От 90:10 до 10:90 |
Синусоидальный сигнал | |
Коэффициент искажения | 10 Гц … 100 кГц не более 1% |
Частотная характеристика | 0.1 Гц … 100 кГц не более 0.5 дБ |
Меандр | |
Время нарастания и спада | менее 35 нс |
TTL/СOMS выход | |
Время нарастания и спада | менее 100 нс |
Нижний уровень | не более 0.4 В |
Верхний уровень | 5…..14 В плавно регулируемый |
Вход VCF | |
Выходное напряжение | -5 В … 0 В ±10% |
Соотношение напряжения | 1000:1 |
Входной сигнал | 1 кГц |
Частотометр | |
Дисплей | 5 знаков |
Частотный диапазон | 1 Гц … 20 МГц |
Полное входное сопротивление | ≥ 1 МОм /20 пФ |
Чувствительность | 100 мВ ср. квадр. |
Максимально допустимое входное напряжение | 150 В (с аттенюатором) |
Входной аттенюатор | 0 дБ /20 дБ |
Погрешность измерения | 3х10-5±1 |
Питание | |
Напряжение | 220В ±10% (110В±10%) , выбирается пользователем |
Частота | 50Гц ±2% |
Условия эксплуатации | |
Температура | 0° С -40 ° С |
Влажность | Не более 90% |
Атмосферное давление | 86-104 кПа |
Габариты | |
Размер ДхШхВ | 270х225х90 |
Вес | 2,5 кг. |
