Генератор сигналов специальной формы RGK FG-302

Генератор сигналов специальной формы RGK FG-302 – компактный цифровой прибор в двухканальном исполнении, который обладает такой же функциональностью, что и старшая модель FG-602, отличаясь от нее только меньшим верхним пределом частотного диапазона. Устройство обеспечивает моделирование широкого перечня разнотипных сигналов в диапазоне от 1 мкГц до 30 МГц, в том числе с поддержкой различных вариантов модуляции, и может использоваться как в радиолюбительской практике, так для профессиональных нужд: в ходе разработки, отладки и ремонта аудиоустройств, импульсной техники, аппаратуры с ШИМ управлением и т.д.

Преимущества:

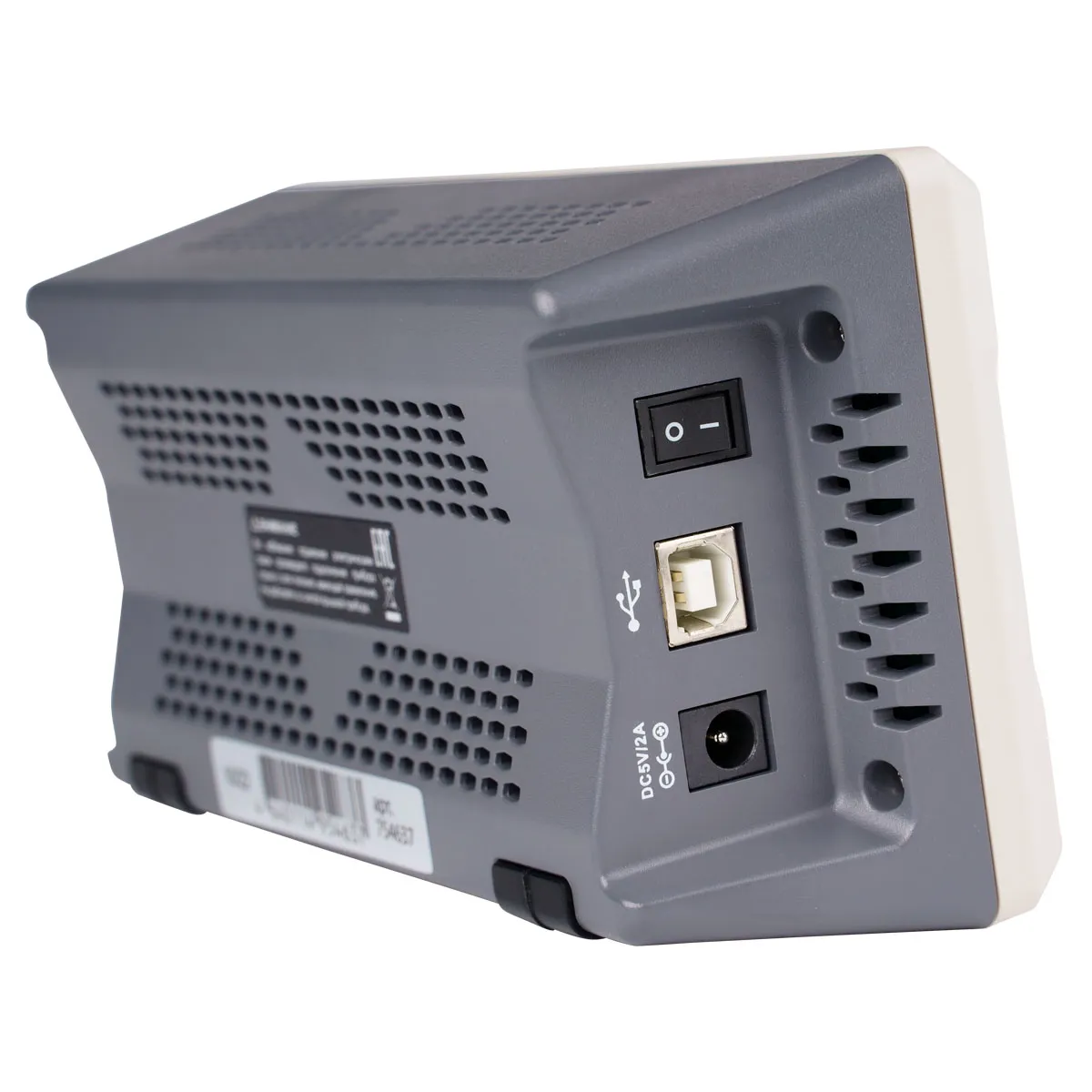

• Небольшой размер и легкий вес делают оборудование лучшим выбором для использования во время работ на выезде; при отсутствии доступа к электросети можно запитывать прибор от любого повер-банка или от USB-порта ноутбука.

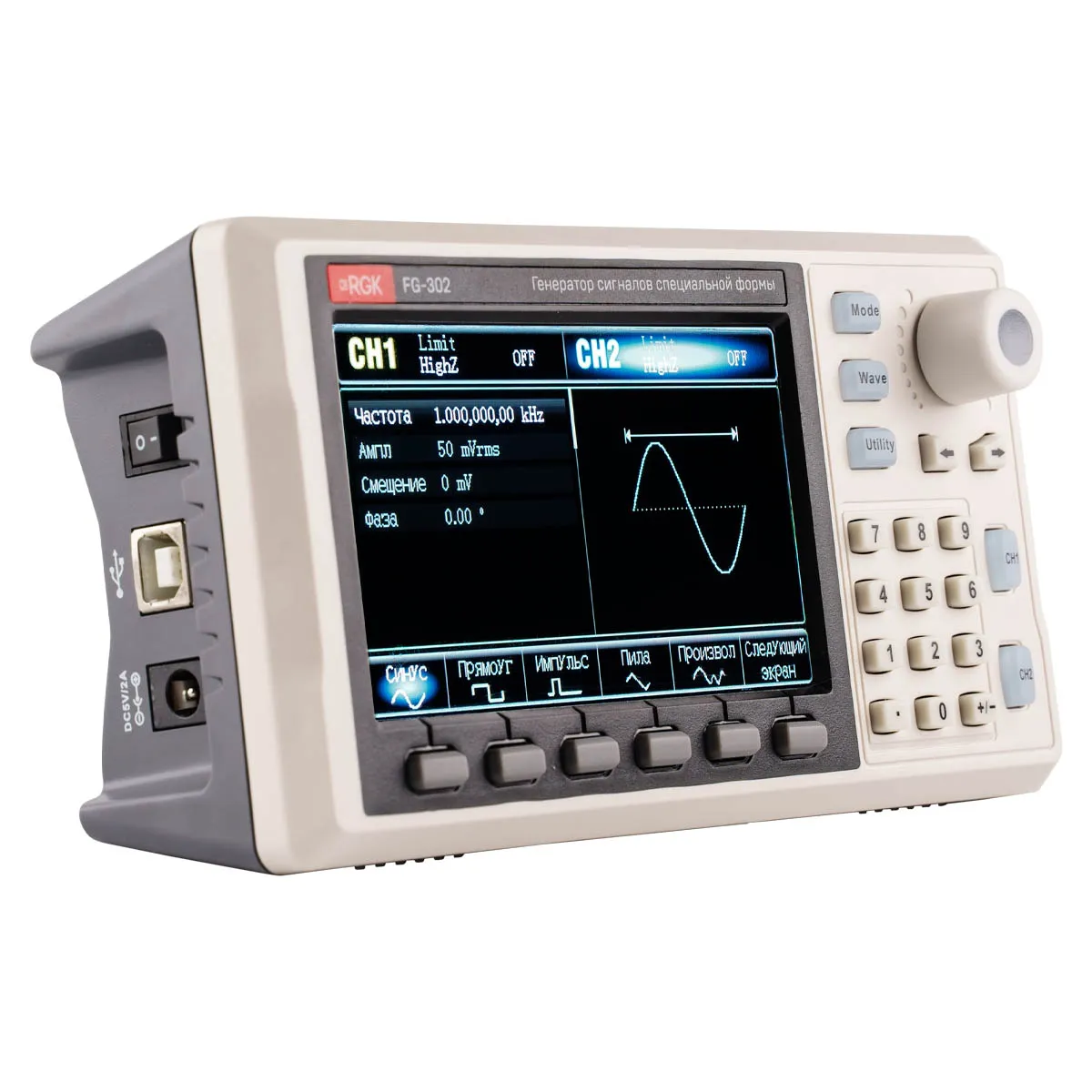

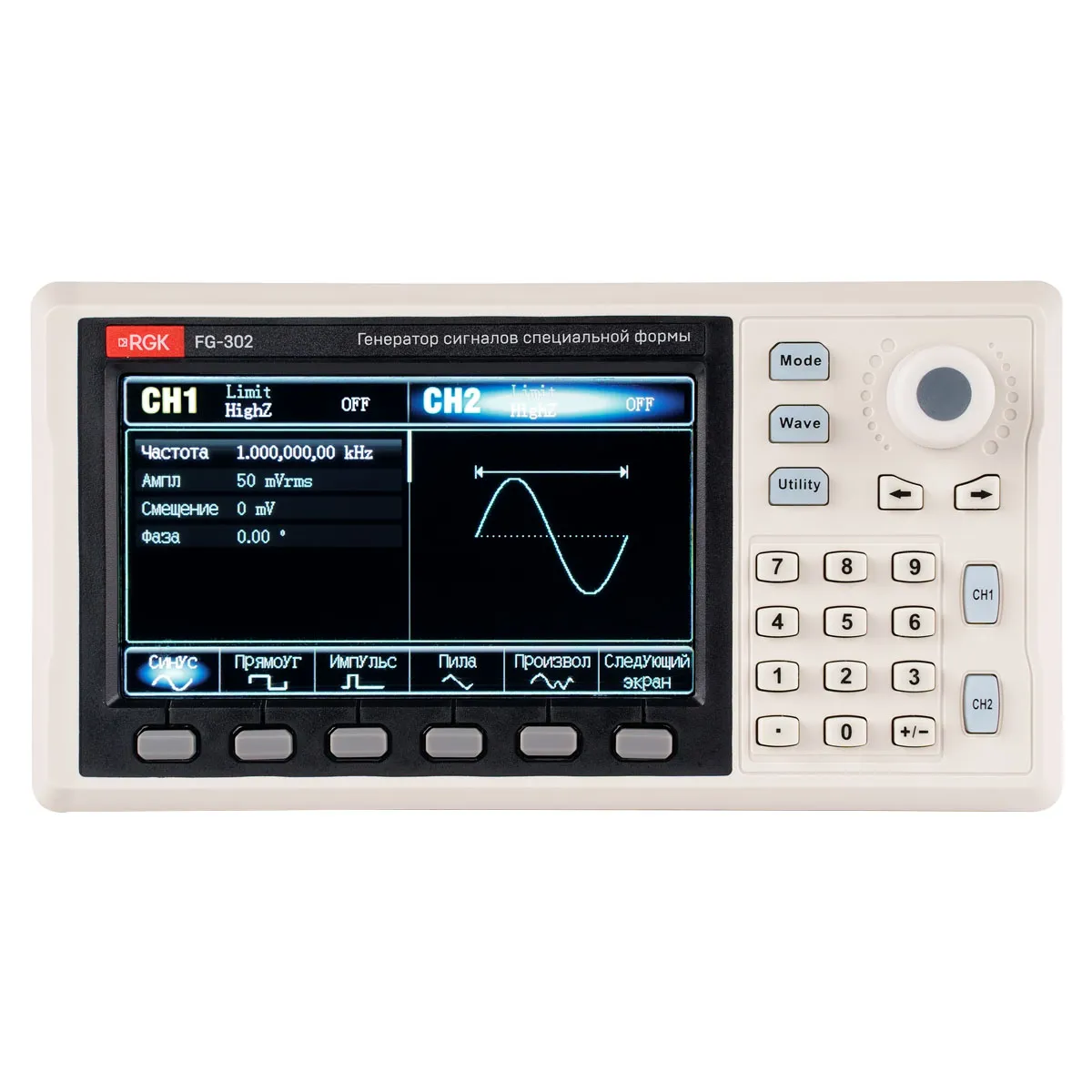

• Наглядность и информативность – на цветном 4,3-дюймовом TFT-дисплее генератора сигналов отображаются не только параметры генерируемого сигнала, но и изображение его формы. Для разных каналов применена цветовая маркировка; длительное нажатие любой кнопки вызывает контекстную подсказку об активированной функции.

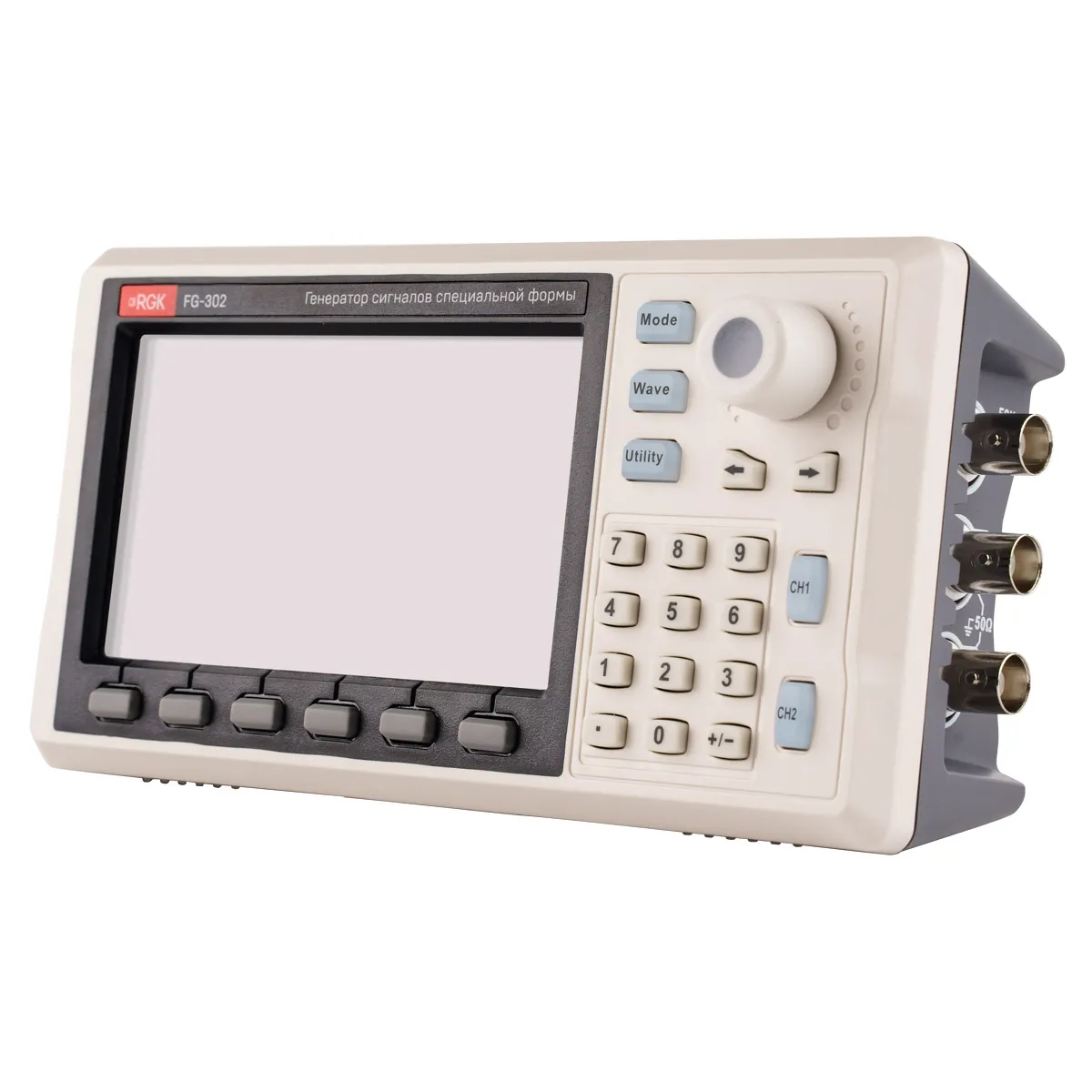

• Гибкое управление – наличие навигационных и функциональных клавиш, цифровой клавиатуры и поворотного энкодера обеспечивает простой выбор режимов, быстрый ввод числовых данных и легкую точную подстройку параметров.

Возможности:

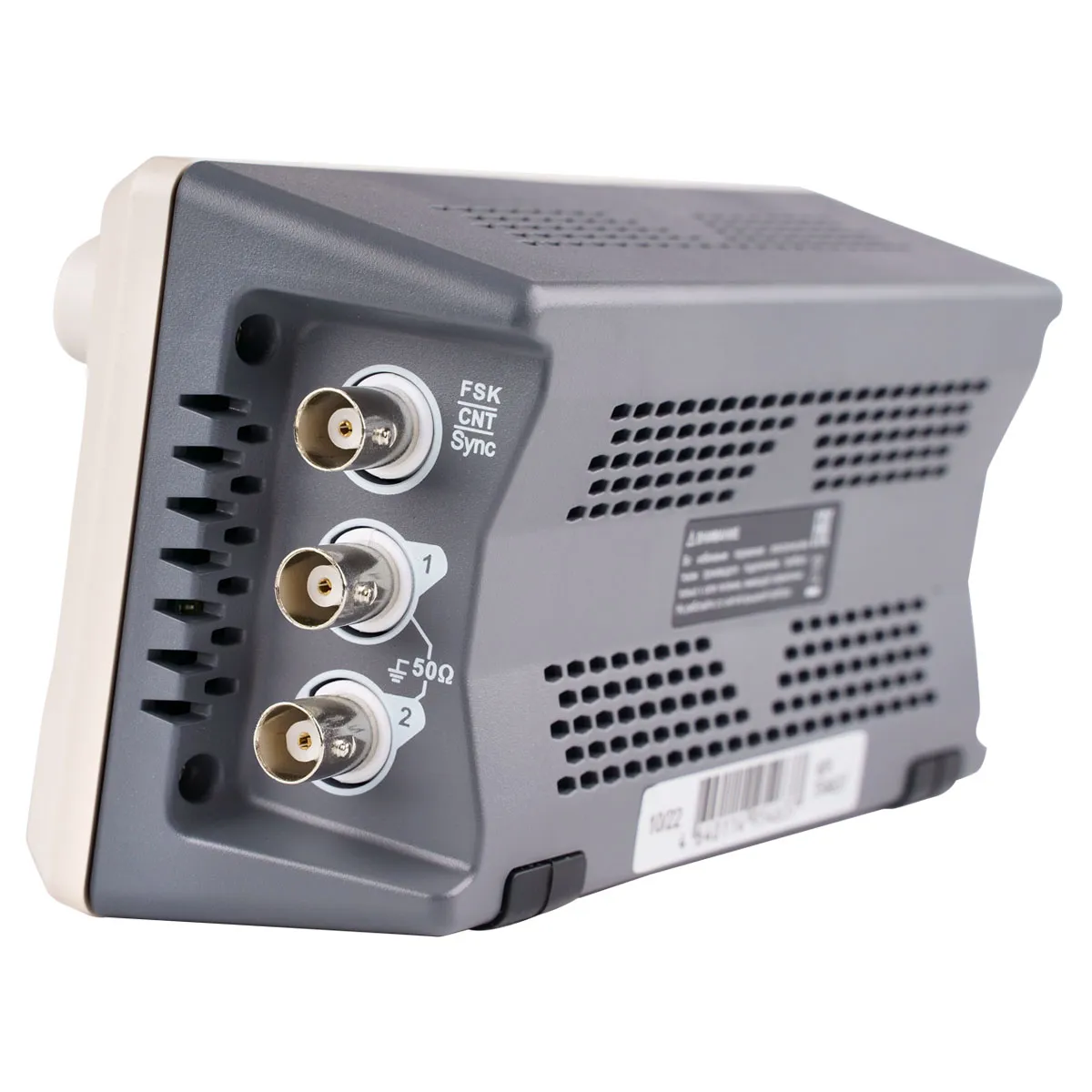

Работая на основе технологии прямого цифрового синтеза, генератор сигналов специальной формы RGK FG-302 обеспечивает воспроизведение сигналов требуемой формы с высокой стабильностью и точностью, с вертикальным разрешением 14 бит при частоте дискретизации до 200 Мвыб/с, с продолжительностью периода до 4 тыс. точек. Поддерживаются различные варианты модуляции, в том числе с задействованием дополнительного входа для подключения внешнего источника сигнала.

Двухканальный генератор сигналов можно гибко подстраивать, в зависимости от типа подключенных устройств, регулируя величину выходного импеданса и ограничивая пороговое значение амплитуды сигнала. Помимо моделирования стандартных сигналов из предустановленного перечня, предусмотрена возможность сохранения до пользовательских 24 форм во встроенной памяти и последующим их быстрым вызовом. Через USB-интерфейс оборудованием можно управлять дистанционно с помощью ПК. Наличие встроенного 6-разрядного частотомера, который способен также определять параметры логических TTL-сигналов, исключает необходимость задействования дополнительных приборов.
