ГОСРЕЕСТР
Артикул:
m-115059
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Высокочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3.6
Все характеристики
458 943 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Диапазон частот ВЧ: 9 кГц … 3,6 ГГц;
- Диапазон частот НЧ: 0,01 Гц … 200 кГц;
- Разрешение по частоте 0,01 Гц;
- Погрешности установки частоты: o стандартно: ±5×10-6 o опция OCXO: ±5×10-7;
- Выходной уровень: -110 дБм … +20 дБм (нормируемый диапазон -110 дБм … +13 дБм, частота от 100 кГц);
- Разрешение по амплитуде: 0,01 дБ;
- Фазовый шум: < -105 дБн/Гц (отстройка 20 кГц);
- Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- Сенсорный ЖК-дисплей с диагональю 17 см;
- Интерфейсы: LAN, USB.
Документы
AKIP_3212_1
385 кб
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
3.6 |
|
Фазовый шум
|
-105 дБн/Гц |
|
Опорный генератор
|
±5×10-6 |
|
Выходной импеданс
|
50 Ом |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-110 … 20 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

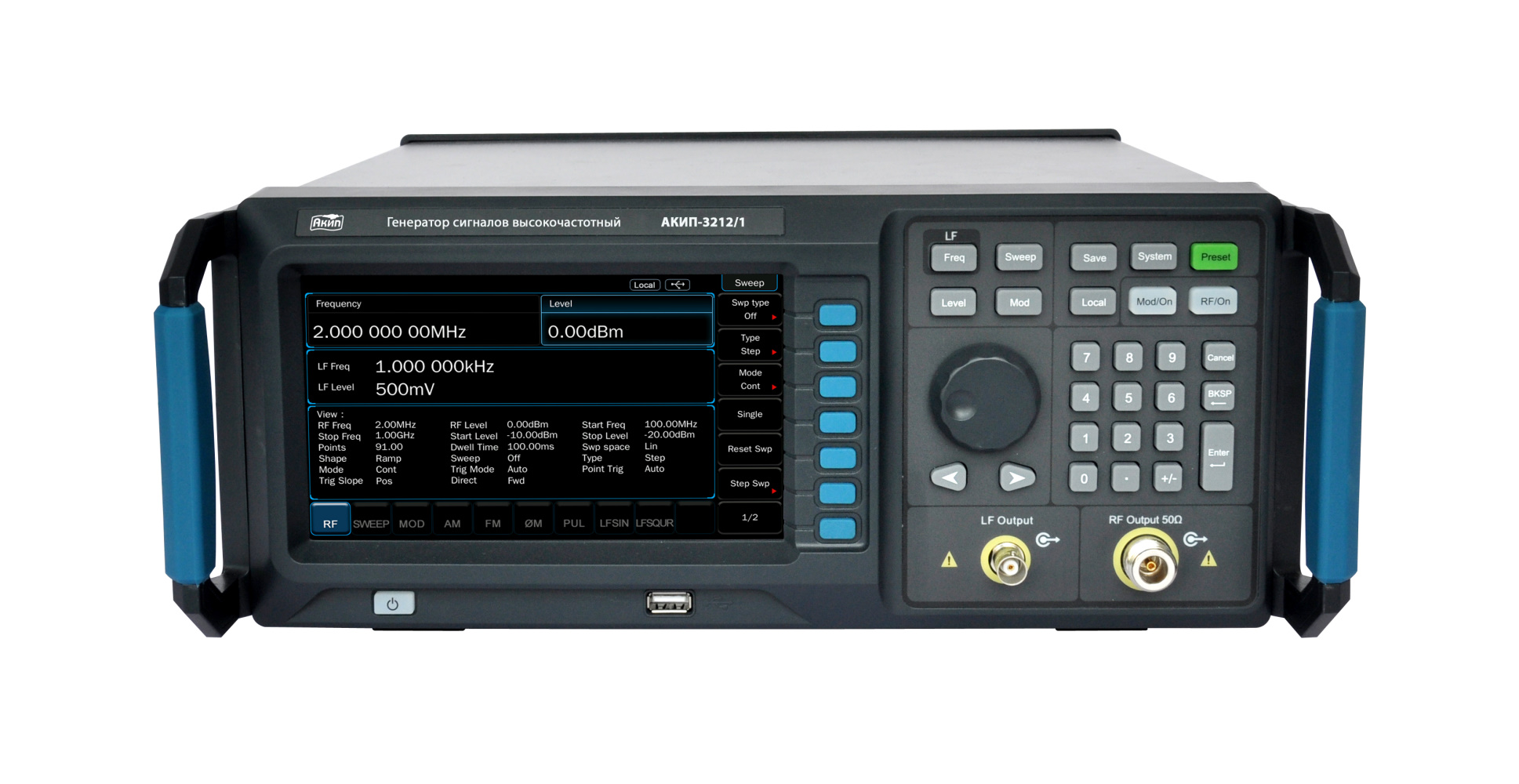

- Генератор АКИП-3212/1
- Руководство по эксплуатации+ программное обеспечение (CD)
- Кабель питания
- N-BNC коннектор
| Выходная частота | |
| Диапазон | 9 кГц … 3,6 ГГц* |
| Дискретность установки | 0,01 Гц |
| Пределы допускаемой относительной погрешности установки частоты | Стандартно: ±5×10¯⁶ Опция OCXO: ±5×10¯⁷ Есть вход сигнала внешней опорной частоты 10 МГц |
| Выходной уровень | |
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение 9 кГц ≤ f < 100 кГц -110 … +7 дБм 100 кГц ≤ f < 3 ГГц -110 … +20 дБм (-110 … +13 дБм) 3 ГГц < f ≤ 3,6 ГГц -110 … +20 дБм (-90 … +13 дБм) |
| Разрешение | 0,01 дБ |
| Погрешность установки 100 кГц ≤ f ≤ 3,6 ГГц | -110…-60 дБм -60 дБм…+13 дБм ≤ 1 дБ ≤ 2 дБ Температура окружающей среды 20˚С…30˚С |
| КСВН | ≤1,8 при уровне ≤ -10 дБм |
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост Максимально обратная входная мощность: 1 Вт (1 МГц ≤ f ≤ 3,6 ГГц) |
| Плотность фазовых шумов (отстройка 20 кГц) | 100 кГц ≤ f ≤ 2,4 ГГц <-105 дБн/Гц 2,4 ГГц < f ≤ 3,6 ГГц <-100 дБн/Гц |
| Уровень гармонических искажений** | <-30 дБн, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм <-60 дБн, 100 кГц < f ≤ 2,4 ГГц <-54 дБн, 2,4 ГГц < f ≤ 3,6 ГГц при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц |
| Свипирование частота / уровень (ГКЧ) | |
| Режим свипирования | Шаговый (линейный или логарифмический), по списку |
| Диапазон частот/уровня | Полный диапазон ВЧ выхода |
| Режим работы | Однократный, непрерывный |
| Форма свипирования | Треугольная, пилообразная |
| Число точек свипирования | Шаговый режим: 2 … 65535 По списку: 1 … 6001 |
| Длительность точки | 20 мс … 100 с |
| Источник синхронизации | Внешний, внутренний, ручной, по шине (USB, LAN) |
| НЧ выход | |
| Формы сигнала | Синус, прямоугольник |
| Диапазон частот | 0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц) 0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц) |
| Диапазон установки уровня выходного сигнала, 50 Ом | 1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ) |
| Диапазон установки смещения постоянной составляющей | Максимально -3 В … +3 В (разрешение: 1 мВ) |
| Амплитудная модуляция (внутреняя / внешняя) | |
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) |
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц |
| Частота модуляции | 10 Гц … 100 кГц |
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%) |
| Частота | |
| Девиация частоты*** | Максимально N*1 МГц |
| Модуляция (внутреняя / внешняя) | |
| Погрешность установки девиации частоты (Δf), Гц | ±(0,02·Df+20) |
| Частота модуляции | 10 Гц … 100 кГц |
| Коэффициент гармоник ЧМ | <2 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) |
| Фазовая модуляция (внутреняя / внешняя) | |
| Девиация фазы*** | N*5 рад |
| Разрешение | 0,01 рад |
| Погрешность установки девиации фазы (Dφ), рад | ±(0,01·Dφ + 0,1) |
| Частота модуляции | 10 Гц … 100 кГц |
| Импульсная модуляция и генератор (внутреняя / внешняя) | |
| Подавление в паузе | >70 дБн (100 кГц < f ≤ 3,6 ГГц) |
| Фронт/срез | ≤50 нс |
| Частота повторения импульсов | до 1 МГц |
| Диапазон установки периода следования | 40 нс …170 с, разрешение 10 нс |
| Диапазон установки длительности импульса | 10 нс … (170 с -10 нс), разрешение 10 нс |
| Диапазон установки задержки запуска | 10 нс …170 с, разрешение 10 нс |
| Источник синхронизации | Внешний, внутренний, ручной, по шине (USB, LAN) |
| Генератор пачек импульсов | |
| Число импульсов | 1 … 2047 |
| Число повторений | 1 … 256 |
| Длительность импульса | 20 нс … 170 с |
| Входы / Выходы | |
| Передняя панель | |
| ВЧ выход | N тип (мама), 50 Ом |
| НЧ выход | BNC тип (мама), 50 Ом |
| Задняя панель | |
| Вход синхронизации | BNC тип (мама), 1 кОм, 3,3 В TTL |
| Вход внеш. модуляции | BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик |
| Импульс вход/выход | BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В |
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом |
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом |
| Общие данные | |
| ЖК-дисплей | Сенсорный емкостной, диагональ 17 см |
| Память | Встроенная, поддержка USB Flash дисков |
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц |
| Потребляемая мощность | Не более 60 Вт |
| Рабочая температура | 5…45°С |
| Интерфейсы | LAN, USB-Device |
| Габаритные размеры | 388 × 113 × 364 мм (ШхВхГ) |
| Масса | Не более 6 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
