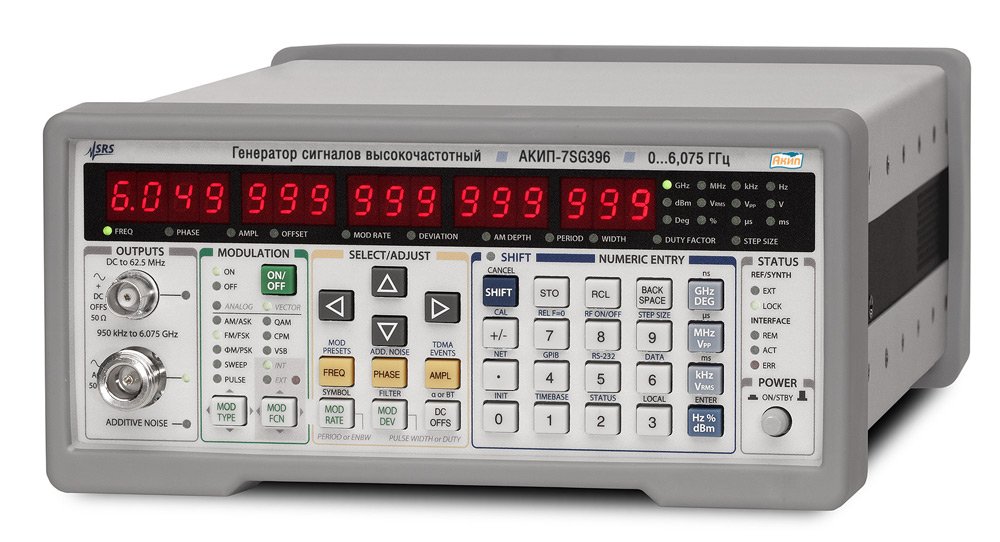

Векторный генератор ВЧ-сигналов АКИП-7SG392 предназначен для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции и создает электромагнитные колебания с частотой до 2,025 ГГц.
Генератор выполнен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.

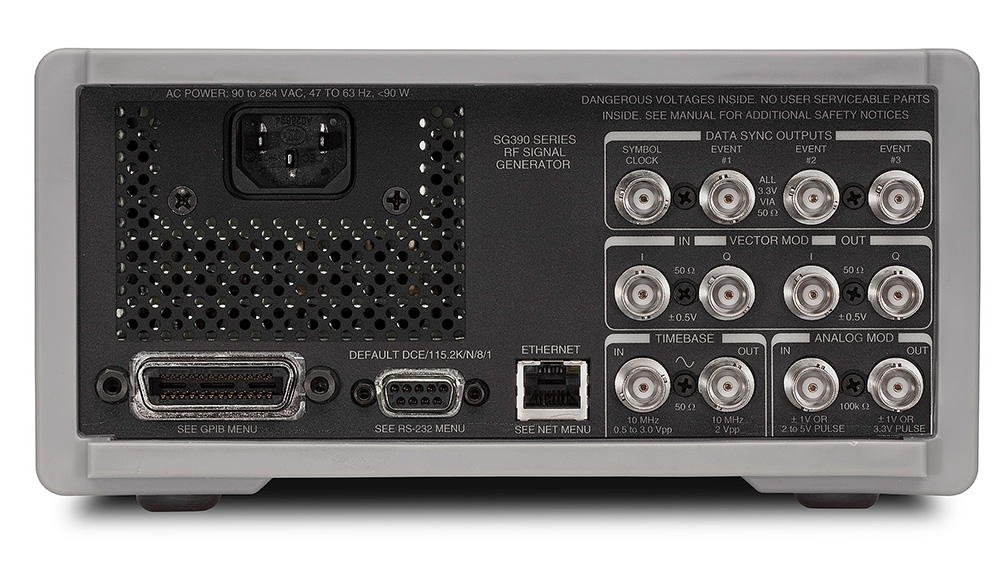

Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы LAN (Ethernet), GPIB, RS-232.
Преимущества:
- Частотный диапазон от DC до 2 ГГц
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот)
- Стабильность внутреннего опорного генератора 5 × 10-8/год
- Опция: рубидиевый опорный генератор: 1 × 10-9/год
- Низкий уровень фазовых шумов
- Двойной внутренний генератор модулирующего сигнала
- Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции
- I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал)
- Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA
- Интерфейсы: GPIB, LAN, RS-232.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный, Векторный |
|
Номер записи в ГосРеестре СИ
|
61674-15 |
|
Количество каналов
|
2 |
|
Макс. частота (ГГц)
|
2 |
|
Фазовый шум
|
-116 дБн/Гц |
|
Опорный генератор
|
±5×10-8 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-110 … 16,5 дБм |
|
Питание
|
90-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор ВЧ сигналов векторный АКИП-7SG392
- Сетевой шнур
- Руководство по эксплуатации
| Выходная частота | ||
| Диапазон BNC-выход | DC ... 62,5 МГц | |
| Диапазон N-выход | 950 кГц ...2,025 ГГц | |
| Дискретность установки | 1 мкГц | |
| Скорость перестройки | <8 мс | |
| Стабильность | 1 × 10–11 (1 с девиация Аллана) | |
| Погрешность установки | <(10–18 + погрешность опорного генератора) × fC | |
| BNC-выход | ||
| Выходной уровень | 0,001 Вскз ... 1 Вскз ; разрешение <1 % | |
| Смещение | ±1,5 В ; разрешение 5 мВ | |
| Погрешность установки уровня | ±5 % | |
| Гармоники | < -40 дБн | |
| Выходное сопротивление | 50 Ом | |
| N-выход | ||
| Выходной уровень | 0,7 мкВскз ... 1,5 Вскз | |
| Выходная мощность |
-110 дБм ... +16,5 дБм; разрешение 0,01 дБм |
|
| Погрешность установки | ±1 дБм | |
| Выходное сопротивление | 50 Ом | |
| КСВН | ≤ 1,6 | |
| Спектральные характеристики на 1 ГГЦ | ||
| Фазовый шум | При отстройке 10 Гц | -80 дБн / Гц |
| При отстройке 1 кГц | -102 дБн / Гц | |
| При отстройке 20 кГц | -116 дБн / Гц | |
| При отстройке 1 МГц | -130 дБн / Гц | |
| Гармоники несущей | < -55 дБн (<+7 дБм, N-тип) | |
| Негармонические составляющие |
< -65 дБн при отстройке < 10 кГц < -75 дБн при отстройке > 10 кГц |
|
| Паразитная ЧМ | 1 Гц (300 Гц ... 3 кГц) | |
| Паразитная АМ | 0,006% (300 Гц ... 3 кГц) | |
| Установка фазы | ||
| Диапазон установки | ± 360° | |
| Дискретность установки |
0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) |
|
| Внутренний опорный генератор 10 МГЦ | ||
| Тип опорного генератора |
Стандартный OCXO Рубидиевый (опция 04) |
|
| Старение |
5 х 10-8/год 1 х 10-9/год |
|
| Стабильность (0...45 °C) |
2 х 10-9 1 х 10-10 |
|
| Выход 10 МГц (задняя панель) | Синус, 1,75 Впик-пик, 50 Ом | |
| Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом |
|
| Внутренний источник модуляции | ||
| Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум | |
| КНИ | –80 дБн (на 20 кГц) | |
| Частотный диапазон |
1 мкГц ... 500 кГц (fC < 62,5 МГц); 1 мкГц ... 50 кГц (fC > 62,5 МГц); разрешение 1 мкГц |
|
| Выход | 50 Ом; уровень: ± 1 В ... полная девиация | |
| Амплитудная модуляция | ||
| Коэффициент АМ | 0 ... 100% ( разрешение: 0,1%) | |
| Ширина полосы модуляции | > 100 кГц | |
| Модуляционное искажение |
BNC: < 0,1 % (fC < 62,5 МГц, fM = 1 кГц) N- тип: <3 % (fC < 62,5 МГц , fM = 1 кГц) |
|
| Источник | Внутренний или внешний | |
| Частотная модуляция | ||
| Девиация частоты | 0,1 Гц ... 32 МГц (в зависимости от fC) | |
| Ширина полосы модуляции |
500 кГц (f C < 62,5 МГц); 100 кГц (f C < 62,5 МГц) |
|
| Модуляционное искажение | < -60 дБ (fC = 100 МГц, fM =1 кГц , fD = 50°) | |
| Источник | Внутренний или внешний | |
| Импульсная модуляция | ||
| Отношение уровней импульс / пауза |
BNC: 70 дБ N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC < 4 ГГц ); 35 дБ (fC ≥ 4 ГГц ) |
|
| Время нарастания | 20 нс | |
| Источник | Внутренний или внешний | |
| Внешняя I/Q модуляция | ||
| Несущая частота | 400 МГц ... 2,025 ГГц | |
| I/Q – вход | 50 Ом, ± 0,5 В (на задней панели) | |
| Полоса | 300 МГц модулированный ВЧ сигнал | |
| Смещение I или Q | < 500 мкВ | |
| Подавление несущей | > 40 дБн (>35 дБн > 4 ГГц ) | |
| Двойной генератор модулирующего сигнала | ||
| Число каналов | 2 (I и Q) | |
| Разрешение ЦАП | Двойной, 14 бит на 125 МГц | |
| Частота среза восстанавливающего фильтра | 10 МГц (3-го порядка ФНЧ Бесселя) | |
| Сигнал произвольной формы | Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит | |
| Источник СПФ |
Генератор ПСП ( длина последовательности: 2n – 1 (5 < n < 32) Генератор кодовых последовательностей (10 бит ) |
|
| Цифровые фильтры | Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский | |
| Векторная модуляция | ||
| Типы модуляции | PSK, QAM, FSK, CPM, MSK, ASK, VSB | |
| Производные PSK | PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK | |
| Производные QAM | 4, 16, 32, 64, 256 | |
| Производные FSK | 1-бит ... 4-бит с девиацией 0 ... 6 МГц | |
| Производные ASK | 1-бит ... 4-бит | |
| Производные CPM | 1-бит ... 4-бит с индексом модуляции 0 ... 1,0 | |
| Поддерживаемые стандарты | GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV | |
| Выход стробсигналов(опция 01) | ||
| Выход | SMA на задней панели, 50 Ом | |
| Частотный диапазон | Как и основной выход | |
| Время установления | <35 пс (20 % ... 80 %) | |
| Джиттер |
fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания) fC < 62,5 МГц <10–4 U.I. (1 кГц ... 5 МГц полосы пропускания) |
|
| Выходной уровень |
0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% |
|
| Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM | |
| ГКЧ | ||
| Диапазон частот | DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц | |
| Разрешение | 0,1 Гц | |
| Источник | Внутренний или внешний | |
| Общие характеристики | ||
| Интерфейсы | LAN, GPIB, RS-232 | |
| Габаритные размеры | 216 х 89 х 330 мм | |
| Напряжение питания | 90...264 В , 47...63 Гц (90 Вт) | |
| Масса | 4,5 кг | |
