Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
36 623 руб.
/шт 39 380 руб.
-7%
Экономия
2 757 руб.
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
- Большой экран размером 7 дюймов с разрешением 800*480.
- USB 2.0 интерфейс, usb host, легко управляется с ПК
- Высокая скорость обновления (2500 кадров)
- Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
- FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и сохранение сигналов
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Настольный |
Количество каналов
|
2 |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
1 Гвыб/c |
Диагональ дисплея, дюйм
|
7" |
Дисплей (отображение данных)
|
TFT |
Интерфейс
|
USB |
Питание
|
120-240 В |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
36 |

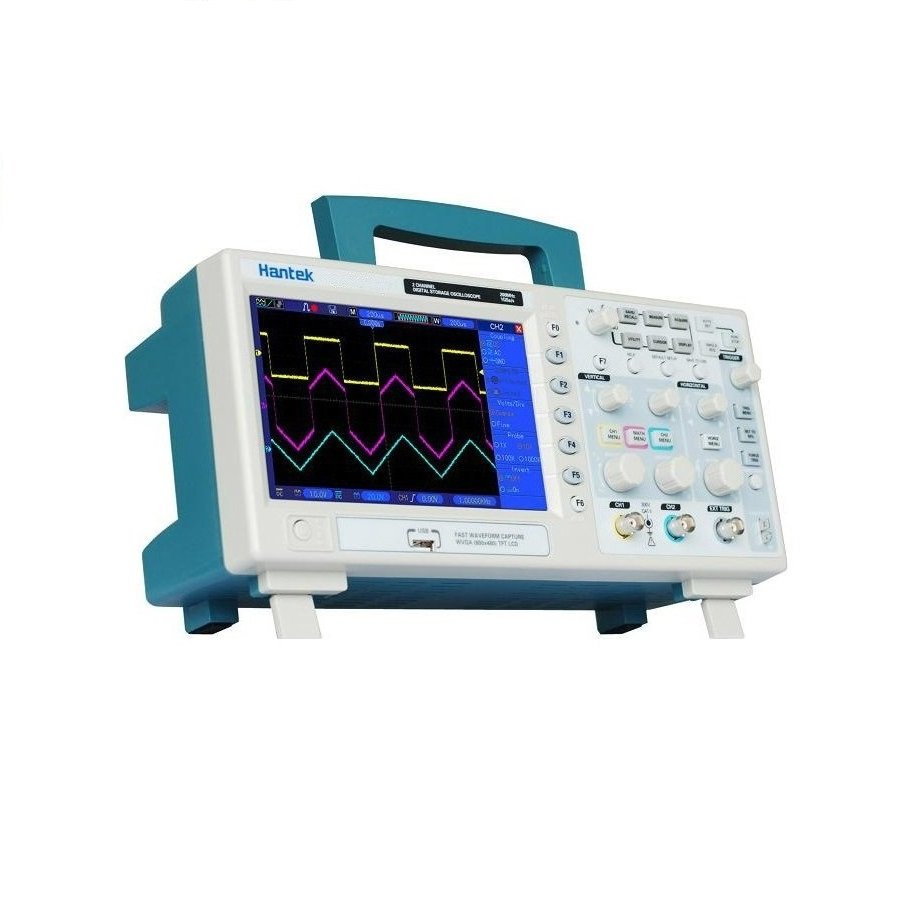

- Цифровой осциллограф Hantek DSO-5102BM (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Параметр | Значение |
---|---|
Каналов | 2 |
Аналоговая полоса пропускания | 100 МГц |
Время нарастания (Rise Time) | 3.5 нс |
Входной импеданс | 1M |
Входная чувствительность | 2мВ/деление до 5В/деление |
Связь на входе | AC, DC and GND |
Вертикальное разрешение | 8 бит |
Максимальное входное напряжение | AC: 600V, DC: 800V |
Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
Эквивалентная дискретизация | 25 ГГц |
Диапазоны времени | 4 нс/деление до 40 с/деление |
Память | 2М замеров при одном канале, 1M замеров в двуканальном режиме |
Точность временной задерджкм | 50ppm |
Точность усиления по DC | +/- 4% для диапазона 5mV/ to 2mV/ +/- 3% для диапазона 5V/ to 10mV/ |
Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1 от DC дло 10MHz; 1.5 от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3 * V/) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
Экран | TFT ЖК 7 дюймов 800 x 480 точек |
Интерфейс USB | USB 2.0 Full Speed |
Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
Вес | 2.08 Кг |
