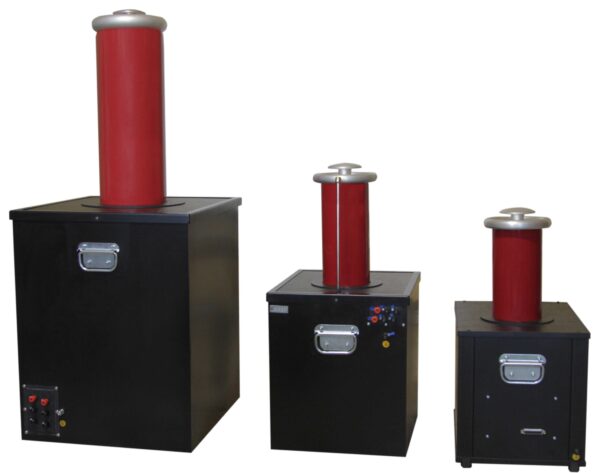

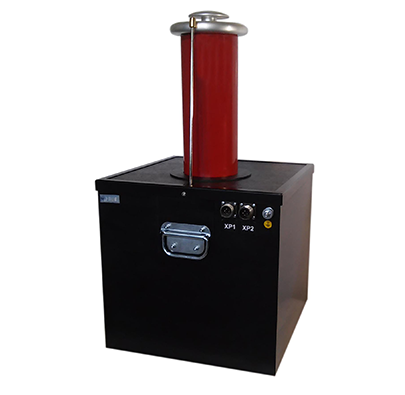

Трансформаторы высоковольтные испытательные серии ТВИ-3.5, предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и применяются для проведении высоковольтных испытаний.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
Дополнительные технические характеристики для ТВИ-3.5- Штанга заземления: присутствует.
- Питание штанги заземления: 220 В
- Отвод от вторичной обмотки для измерений: 1:10 (350 В при 3500В)
- Длина изолятора: 280 мм
- Разъем для подключения: клеммы
- Степень защиты трансформатора: IP60.
Документы
Руководство TVI-3.5-PS
249,3 кб
|
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В |
0,10…715,0 |
| Номинальное напряжение первичной обмотки, В | 650,0 ± 2,0% |
|
Коэффициент искажения синусоидальности кривой напряжения, % |
5 |
| Номинальное значение напряжения вторичной обмотки, при напряжении на первичной обмотке 650.0 В, кВ | 3,50 |
|
Номинальный ток холостого хода, при напряжении на первичной обмотке 650.0 В, мА (не более) |
800 |
|
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ |
4,00 |
| Максимальный выходной переменный ток, мА | 1100 |
| Габаритные размеры трансформатора, мм (д*в*ш) | 370х650х310 |
| Масса блока высоковольтного , кг | 36±3 |
| Электропитание от сети переменного тока | 50 Гц, 650 В |
| Максимальная потребляемая мощность, ВА | 5100 |
|
Режим работы при мощности 4000 ВА
При длительности цикла 1 час |
ПВ = 15 % |
| Средний срок службы, лет, не менее | 7 |
|
Рабочие условия применения:
температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа |
— 20 до + 40 98 при 25 °С от 84 до 106,7 |
|
Режим короткого замыкания (при пробое испытуемого объекта):Ток КЗ в первичной обмотке при Uвх номМаксимальное время работы в режиме КЗ при Uвх ном |
44.. 48 А 3 с |
