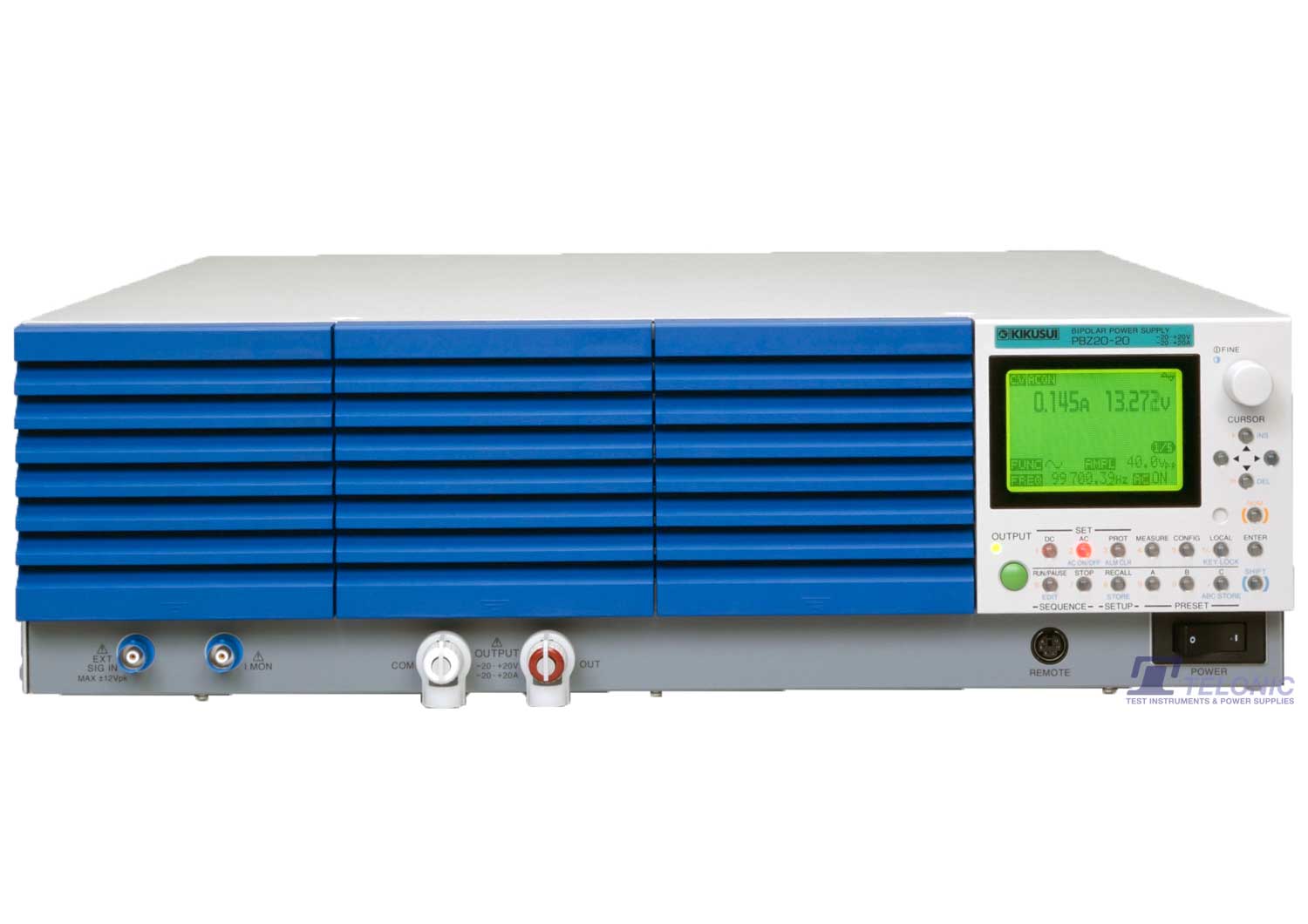

Источник питания Kikusui PBZ40-10 биполярный (демонстрационный)

Серия PBZ представляет собой регулируемый источник питания DC биполярного типа, который может непрерывно изменять как положительную, так и отрицательную полярность, проходя через 0, не меняя выходной клеммы.

Имея в основе систему «Импульсный + Линейный», серия PBZ может быть на 40% легче, чем серия PBХ, обеспечивая высокую скорость работы с низким уровнем пульсаций. Поскольку работа охватывает 4 квадранта, мощность может подаваться (источник) и потребляться (поглотитель). Серия PBZ также может работать с индуктивными или емкостными нагрузками. Устройство также оснащено функцией генератора сигналов, которая позволяет создавать различные формы сигналов и управляющие последовательности. Серия PBZ также может работать в синхронном режиме, что требуется для испытаний на изменение напряжения, а также может быть расширена для приложений с большим током за счет параллельной работы в режиме ведущий- ведомый.

Особенности

• Функция генерации сигналов
• Низкий уровень шума пульсаций
• Функция синхронизированной работы (на основе триггера, на основе часов)
• Функция управляющей последовательности
• Униполярный режим
• Функция параллельной работы (Применяется для двух блоков той же модели, для 3 - 5 блоков в параллельном соединении используется серия PBZ-SR)
• Высокая скорость отклика 100 кГц (режим CV)

Функции

• Функция генерации сигналов

Помимо основных синусоидальных, квадратных и треугольных   сигналов, серия PBZ оснащена задаваемой пользователем функцией генерации сигналов, которая может запоминать до 16 сигналов. Она позволяет при необходимости устанавливать амплитуду, частоту, начальную фазу, развертку частоты и коэффициент заполнения прямоугольного сигнала.

16 определяемых пользователем сигналов можно   свободно   редактировать, при этом исходно созданные и отредактированные формы сигналов можно сохранить и легко вызвать для использования. Функция управляющей последовательности позволяет установить каждую форму сигнала в качестве отдельного шага, при этом в 16 программах можно задать максимум 1024 шага.

• Низкая пульсация и шум (в режиме CV)

Для пульсаций 2 мВ (среднекв. знач.), Шум 20 мВ (полный размах) (PBZ20-20)
4 мВ (среднекв. знач.), Шум 20 мВ (полный размах) (PBZ40-10)
4 мВ (среднекв. знач.), Шум 30 мВ (полный размах) (PBZ60-6.7)
4 мВ (среднекв. знач.), Шум 30 мВ (полный размах) (PBZ80-5)

• Функция синхронизированной работы

(Синхронизация по триггеру, Синхронизация по часам)

Эта функция синхронизирует выходную мощность, когда управляющая последовательность выполняется с использованием нескольких блоков PBZ. Она предотвращает появление отклонений во времени даже при выполнении длинной последовательности. * При запуске возникает задержка до 1 мкс.

• Функция управляющей последовательности

Базовые синусоидальные, треугольные и прямоугольные сигналы, а также 16 определяемых пользователем сигналов могут быть установлены в качестве шага последовательности, что позволяет легко создавать даже сложные последовательности. Последовательности состоят из 1024 шагов. Эта комбинация шагов формирует программу, и из 1024 шагов можно выделить и установить максимум 16 программ. При выполнении последовательностей, помимо выполнения одной программы, функция скрипта (сценария) также позволяет по мере необходимости объединять и выполнять несколько программ. Скрипт - это функция, которая определяет последовательность и количество повторов для установленных программ. В 1 скрипте для каждого режима CV и CC можно задать максимум 50 строк.

• Униполярный режим

Эта функция уникальна для данного продукта. Поскольку напряжение является униполярным, эта функция называется «униполярным   режимом». При униполярном питании, хотя ток течет в одном направлении, но все же в униполярном   режиме   можно подавать ток   в обоих направлениях (источник и сток). Как показано на диаграмме, на графике с перпендикулярными осями напряжения (по вертикали) и тока (по горизонтали) работа возможна в квадранте 1 и квадранте 2 (2 квадранта). В биполярном режиме есть зоны ограничения мощности (PBZ20-20: 100 Вт, PBZ40-10: 180 Вт, PBZ60-6.7 / PBZ80- 5: 200 Вт) в квадрантах 2 и 4. Однако в униполярном режиме работа возможна во всей области квадранта 2.

• Функция параллельной работы

Эта функция увеличивает выходной ток. Она позволяет подключать несколько блоков параллельно в соответствии с требуемым током. Используя 2 блока одной модели и дополнительный комплект для параллельной работы, пользователь может легко выполнить установку. Хотя параллельно могут работать до 5 блоков, но все же проконсультируйтесь с нами, если будут использоваться 3 или более блоков.

• Высокая скорость отклика

Частотная характеристика 100 кГц (режим CV)

Превосходное качество сигнала с временем нарастания и спада 3,5 мкс, что позволяет воспроизводить различные формы сигналов с высокой точностью.

Серия PBZ SR - это серия мощных биполярных стабилизированных источников питания постоянного тока. Эта модель, основанная на серии интеллектуальных биполярных источников питания PBZ, поддерживает большие токи (до ± 100 А) и собирается из частей эксклюзивной стойки (Умная стойка). 4-квадрантный режим работы позволяет подавать (источник) или поглощать (приемник) мощность, что делает эту серию подходящей для работы с индуктивными или емкостными нагрузками. Кроме того, в стандартной комплектации в качестве интерфейсов связи предоставляются интерфейсы LAN, USB, GPIB и RS232C.

Серия PBZ BP - это серия мощных биполярных стабилизированных источников питания постоянного тока. Эта модель, основанная на серии интеллектуальных биполярных источников питания PBZ, поддерживает большие токи (до ± 200 А) и собирается в стоечную систему (биполярный блок). 4-квадрантный режим работы позволяет подавать (источник) или поглощать (приемник) мощность, что делает эту серию подходящей для работы с индуктивными или емкостными нагрузками. Кроме того, в стандартной комплектации в качестве интерфейсов связи предоставляются интерфейсы LAN, USB, GPIB и RS232C.
