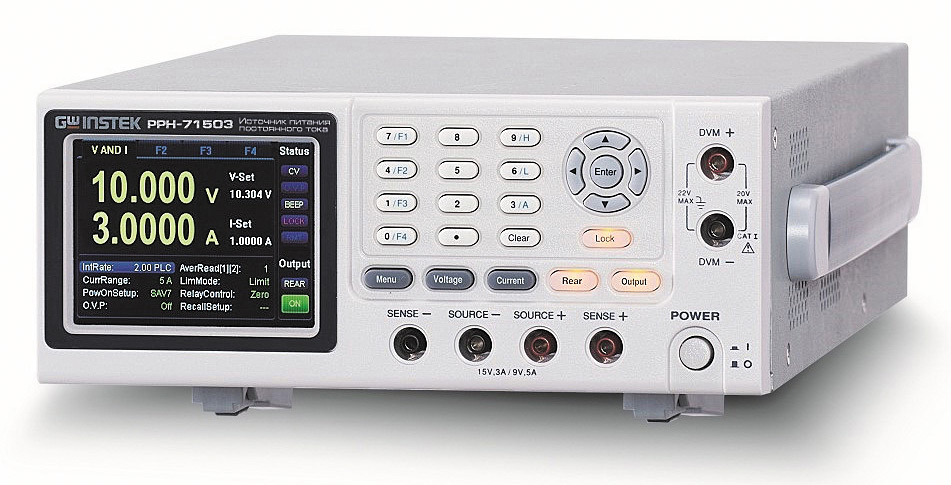

Источник питания PPH-71503 представляет собой линейный прибор, имеющий номер записи в Государственном реестре средств измерений (ГосРеестре СИ) 68671-17. Он оборудован одним каналом и способен генерировать максимальное выходное напряжение в 15 В и максимальный выходной ток в 5 А, что в сумме дает максимальную выходную мощность в 45 Вт. Кроме того, данный источник питания обладает программируемой функцией и малым уровнем пульсаций, не превышающим 1 мВ скз.
Источник питания PPH-71503 оснащен внутренней памятью для сохранения настроек, которая включает в себя пять ячеек. Это позволяет пользователю сохранять и быстро переключаться между различными настройками в зависимости от потребностей. Кроме того, данный прибор оснащен различными интерфейсами управления, такими как USB, LAN и GPIB, что делает его удобным в использовании и интеграции в различные системы измерений и управления.
Другой преимущественной характеристикой источника питания PPH-71503 является его высокая точная разрешающая способность по току, которая составляет 0,1 мкА для диапазона 5 мА. Это делает его идеальным для применений, требующих высокой точности и стабильности по току.
Кроме того, данный прибор оснащен функцией блокировки кнопок управления, что позволяет предотвратить нежелательные изменения настроек во время работы. Это особенно важно в средах, где требуется высокий уровень надёжности и стабильности.
Наконец, источник питания PPH-71503 обеспечивает защиту как самого источника, так и тестируемого устройства от повреждения, включая защиту от переполюсовки (КЗ), перегрузки по току, перенапряжения и температурную защиту. Это делает его безопасным в использовании и продлевает срок его службы.
В целом, источник питания PPH-71503 представляет собой надежный, точный и функциональный прибор, который идеально подходит для широкого спектра применений в сфере измерений и управления. Его многочисленные функции и защитные механизмы делают его безопасным и удобным в использовании, в то время как его высокая точная разрешающая способность по току позволяет достигать высокой точности и стабильности при работе с широким диапазоном нагрузок.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Линейный |
|
Номер записи в ГосРеестре СИ
|
68671-17 |
|
Количество каналов
|
1 |
|
Максимальное выходное напряжение
|
15 В |
|
Максимальный выходной ток
|
5 А |
|
Максимальная выходная мощность
|
45 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Нет |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Питание
|
90-264 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания PPH-71503
- Инструкция по экспл. на CD
- Краткая инструкция по экспл.
- Шнур питания
- Тестовый провод GTL-117
- Тестовый провод GTL-204A
- Тестовый провод GTL-203A
| Установка напряжения на выходе | |
| Диапазон Uвых | Низкий диапазон (LV): 0...9 В |
| Высокий диапазон (HV): 0...15 В | |
| Программируемое разрешение | 5 мВ |
| Разрешение измерения | 1 мВ |
| Погрешность установки (программная) | ±(0,05%+10 мВ) |
| Погрешность измерения (по встроенному индикатору) | ±(0,05%+3 мВ) |
| Время нарастания/спада | 0,15 мс / 0,65 мс |
| Стабилизация напряжения | |
| Нестабильность | ≤ 0,01%+2 мВ при изменении тока нагрузки |
| ≤ 0,5 мВ при изменении напряжения питания | |
| Уровень пульсаций и шум | ≤ 1мВср.кв.. (8 мВпик-пик) в диапазоне частот 20 Гц … 20 МГц |
| Время переходного процесса (при изм. нагрузки на 1000%) | <40 мкс (уровень 100 мВ) |
| <80 мкс (уровень 20 мВ) | |
| Установка тока на выходе | |
| Диапазон Iвых | Низкий диапазон (LV): 0...5 А |
| Высокий диапазон (HV): 0...3 А | |
| Программируемое разрешение | 1,25 мВ |
| Разрешение измерения | 100 мкА в диапазоне 5 А |
| 0,1 мкА в диапазоне 5 мА | |
| Погрешность установки (программная) | ±(0,16%+5 мА) |
| Погрешность измерения (по встроенному индикатору) | ±(0,2% +400 мкА) в диапазоне 5 А |
| ±(0,2% +1 мкА) в диапазоне 5 мА | |
| Стабилизация тока | |
| Нестабильность | < 0,01%+1 мА при изменении тока нагрузки < 0,5 мА при изменении напряжения питания |
| Температурный коэфф. | 0.1х норм. значения/ °C |
| Режим вольтметра | |
| Диапазон измерения | 0...+20 В пост. тока |
| Входной импеданс | 10 МОм |
| Разрешение | 1 мВ |
| Погрешность измерения | ±(0,05%+10 мВ) |
| Режим электронной нагрузки | |
| Ток потребления | 2 А при напряжении на выходе ≤ 5 В, снижение на 0,1 А/на каждый вольт при Uвых=5...15 В |
| Режим измерения импульсного тока | |
| Уровень запуска | 5 мА...5 А с шагом 5 мА |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс |
| Число усреднений показаний | 1…100 |
| Режим измерения | |
| Период интеграции | 33,3 мкс |
| Пульсаций тока | |
| Диапазон преобразования | 3600/сек |
| Количество выборок | 1500 |
| Интеграционные измерения импульсных токов | |
| Период | 850 мс…60 с |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания) |
| ДУ | |
| Функции | Вкл/Выкл выходов |
| Общие данные | |
| Память (энергонезависимая) | 5 ячеек (запись/ вызов профилей настроек) |
| Дисплей | Цветной графический ЖК (диаг. 9 см, TFT) |
| Условия эксплуатации | 0…40 ºС, относ. влажность ≤ 80 % |
| Условия хранения | -20…-70 ºС, относ. влажность ≤ 70 % |
| Напряжение питания | 90 – 264В, 50/60Гц |
| Потребляемая мощность | 150 ВА |
| Габаритные размеры (ШхВхГ) | 222x86x363 мм |
| Масса | 4,2 кг |
