Возможности:

• Широкий охват: частота анализатора коэффициента шума серии 3986 охватывает диапазон от 10 МГц до 50 ГГц. Можно выбрать 5 конфигураций полосы частот для различных требований пользователя. Верхний частотный предел возможностей измерения расширенного спектра может быть расширен до 110 ГГц (с внешним модулем расширенного спектра MMW).
• Высокочувствительный прием и высокоточные тесты: оптимальная чувствительность приема достигает -170 дБм/Гц, а полнодиапазонная чувствительность приема предшествует -162 дБм/Гц. Линейность в пределах диапазона измерения мощности шума предшествует ±0,1 дБ.
• Режим измерения усилителя, повышающего преобразователя и понижающего преобразователя: может использоваться для проверки коэффициента шума и измерения коэффициента усиления ИУ, а также для поддержки измерения автоматического сканирования коэффициента усиления и коэффициента шума многокаскадного частотного приемного тракта.
• Функция измерения с одной и двумя боковыми полосами: имеет возможность настройки, управления и обработки данных для измерения одной боковой полосы (включая верхнюю боковую полосу и нижнюю боковую полосу) и двойной боковой полосы. Во время измерения коэффициента шума настройка боковой полосы должна быть такой же, как и у измеряемого субъекта.
• Комплексная функция компенсации потерь: потери в канале можно компенсировать с помощью фиксированной или excel формы до и после измерения, что значительно улучшит точность измерения коэффициента шума автоматической тестовой системы или микроволновых чипов.
• Гибкие функции обработки документов и Excel: анализаторы коэффициента шума серии 3986 могут обрабатывать типы документов и файлов Excel, включая предельные линии, таблицу коэффициента избыточного шума, линии отслеживания, состояние прибора, список частот, таблицу компенсации потерь и изображения экрана. В целях обработки пользовательских данных документы и файлы Excel можно редактировать, сохранять, извлекать и удалять.
• Уведомление о пройденном/непройденном тесте, ограничивающее функцию строки: типы предельных линий включают верхние пределы и нижние пределы. Пара верхних и нижних предельных линий может быть установлена ​​индивидуально для каждого канала отображения. Когда результаты измерения превышают предельный диапазон, прибор выводит уведомление «Ошибка предельной линии» красным цветом

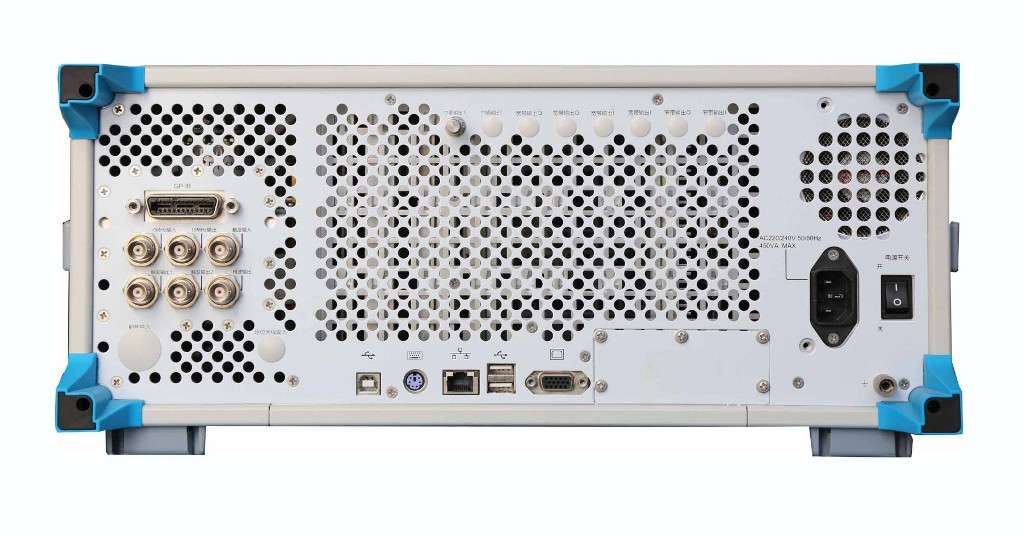

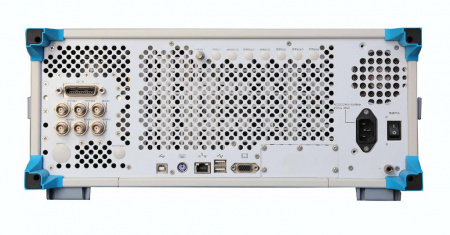

• Различные внешние интерфейсы: интеллектуальные интерфейсы, такие как GP-IB, LAN, USB и VGA, позволяют расширить пользовательские функции и перестроить систему.
• Двойной источник шума: предоставляются стандартные и интеллектуальные интерфейсы привода источника шума. Стандартный интерфейс привода источника шума, обеспечивающий импульсное напряжение привода +28 В для поддержки источников шума различных производителей. Совместим с интеллектуальными источниками шума Keysight серии N4000.Анализатор коэффициента шума может идентифицировать подключение интеллектуального источника шума и автоматически загружать данные коэффициента избыточного шума. Он также может обнаруживать изменения температуры окружающей среды для температурной коррекции коэффициента шума, чтобы повысить скорость и точность измерений.

Области применения:

• Базовое применение для измерения усилителя. Используется для измерения коэффициента шума и усиления измеряемых объектов без преобразования частоты (включая активные или пассивные линейные блоки или системы, такие как усилители, фильтры и изоляторы).

• Применение для измерения режима понижающего преобразователя. Режим понижающего преобразователя системы ориентирован на измерение расширенного спектра объектов, измеряемых усилителем. Когда частотный диапазон измеряемого усилителя превышает частотный диапазон анализатора коэффициента шума, измерение коэффициента шума с расширенным спектром осуществляется внешним смесителем. Внешний смеситель используется при калибровке и измерении в составе тест-системы. Чтобы уменьшить неопределенность измерения коэффициента шума, потери преобразования частоты и коэффициент шума выбранного смесителя должны быть как можно меньше. Кроме того, выходной интерфейс промежуточной частоты смесителя должен быть хорошо изолирован от локальных колебательных сигналов.

• Применения для измерения повышающего и понижающего преобразователя. Во время измерения повышающего и понижающего преобразователя анализатор шума серии 3986 обеспечивает два режима настроек: фиксированная промежуточная частота, переменная локальная осцилляция и фиксированная локальная осцилляция, переменная промежуточная частота, которые используются для характеристик ВЧ-отклика и характеристик промежуточной частоты соответственно.
