ГОСРЕЕСТР
Артикул:
m-113944
Характеристики
Внесен в ГосРеестр
—
Да
Мин. частота (кГц)
—
300
Макс. частота (ГГц)
—
1.5
Динамический диапазон
—
133 дБ
Опорный генератор
—
±5×10-6
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Измеритель комплексных коэффициентов передачи предназначен для измерения S - параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S – параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта – Смита.
Область применения измерителя – разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

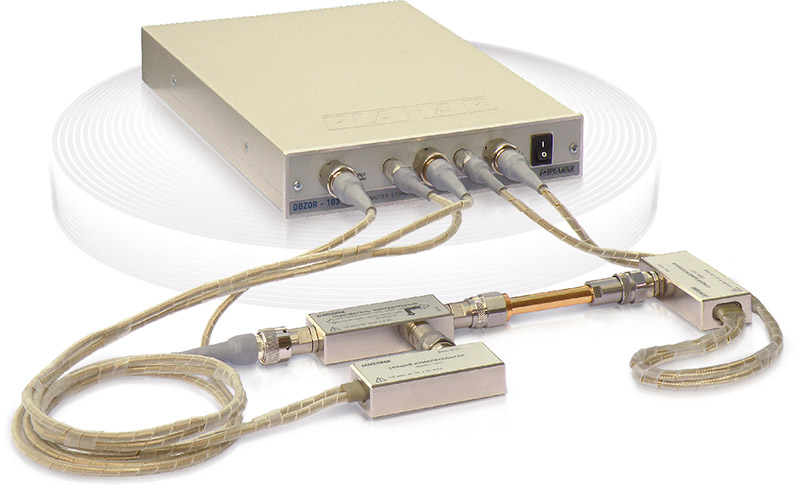

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС "WINDOWS". Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.
Программное обеспечение прилагается на компакт-диске, а так же регулярно обновляется на сайте. Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.
Измеритель поставляется в основной модификации с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) по ГОСТ РВ 51914-2002, поставляемого по отдельному заказу.
Область применения измерителя – разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.
Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС "WINDOWS". Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.
Программное обеспечение прилагается на компакт-диске, а так же регулярно обновляется на сайте. Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.
Измеритель поставляется в основной модификации с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) по ГОСТ РВ 51914-2002, поставляемого по отдельному заказу.
Особенности:
- Рабочий диапазон частот 0,3 МГц…1,3 ГГц
- Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения
- Основной тракт 50 Ом (тип N), дополнительно возможно измерение в тракте 75 Ом (16/4,6 мм)
- Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение систем с переносом частоты и диплексоров
- Управление и получение результатов измерения на внешнем компьютере
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
1.5 |
|
Динамический диапазон
|
133 дБ |
|
Опорный генератор
|
±5×10-6 |
|
Максимальная выходная мощность
|
3 дБм |
|
Интерфейс
|
USB |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Блок измерительный
- Секция измерительная
- Ответвитель направленный
- Аттенюатор фиксированный
- Кабель СВЧ соединительный
- Кабель USB
- Кабель питания
- Программное обеспечение
- Руководство по эксплуатации
| Параметры генератора | |
| Диапазон частот | 0,3 МГц…1,3 ГГц |
| Разрешающая способность установки частоты | 10 Гц |
| Погрешность установки частоты | ±5 х 10-6 |
| Уровень выходного сигнала | До 4 дБмВт |
| Уровень гармоник | Не более -30 дБн |
| Время настройки (измерения на одной частоте) | 0,9 мс |
| КСВН выхода | Не более 1,14 в диапазоне 1 ... 1300 МГц |
| Направленный ответвитель | |
| Направленность | Не менее 40 дБ в диапазоне 5 – 1000 МГц |
| КСВН входа | Не более 1,15 в диапазоне 5 – 1000 МГц |
| Параметры приемника | |
| Полоса фильтра | 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц |
| Уровень шума | Не более – 125 дБмВт при фильтре 30 Гц |
| Максимальный уровень входной мощности | +20 дБмВт |
| КСВН входа измерительной секции | 1,08 в диапазоне 0,5 ... 1300 МГц |
| СКО развертки | Не более 0,001 дБ при фильтре 1 кГц |
| Погрешность | |
| Относительная погрешность измерения КСВН | ±(2,4 х КСВН)% |
| Абсолютная погрешность измерения фазы коэффициента отражения | ±(3…6)° |
| Абсолютная погрешность измерения модуля коэффициента передачи | ±(0,3…1,1) дБ |
| Общие данные | |
| Интерфейс | Измерительный блок соединяется с управляющим ПК по USB |
| Возможности ПО | 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры |
| Габаритные размеры | 255 х 125 х 340 мм |
| Масса | 3,8 кг |
