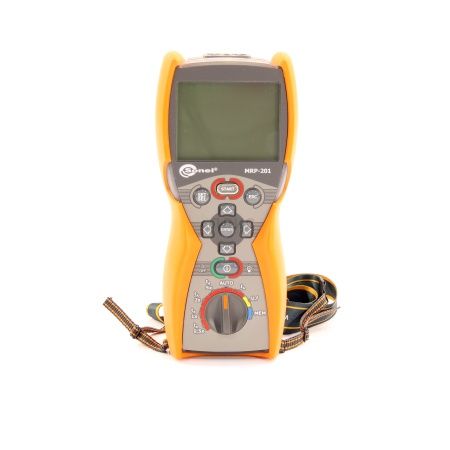

Прибор предназначен для использования в однофазных и трёхфазных сетях и позволяет оценивать состояние устройств защитного отключения. Измеритель MRP-201 также может применяться в цепях постоянного и пульсирующего тока. Устройство оборудовано зашитой входов от перегрузок и способно выдерживать напряжение до 276 В на протяжении 0,5 мин.
Sonel MRU 120 позволяет:
- проверять наличие защитного заземления;
- измерять параметры УЗО;
- измерять время оперативного отключения УЗО;
- выполнять автоматические измерения в режимах «Полный» и «Стандартный».
Для питания прибора служат 4 элемента типа АА 1,5 В. В зависимости от типа батареи (аккумуляторные или щелочные) выполняется обязательная настройка измерителя.
Отличительные особенности:
Основным преимуществом измерителя параметров устройств защитного отключения MRP-201 перед другими аналогичными приборами является возможность подключения к ноутбуку или компьютеру для оперативной обработки и передачи данных. Соединение выполняется через USB-порт с помощью адаптера QR-1.
Обработка результатов измерений выполняется в программной оболочке SonelReader. Обмен данными производится с помощью Сонэл-протоколов. Прибор оснащён защитой данных. Оператор может установить собственный пин-код и исключить стороннее вмешательство в настройки и сохранённые данные.
Сферы применения:
Измерение напряжения прикосновения должно выполняться со строгой периодичностью, закреплённой Правилами эксплуатации электроустановок потребителей.
Измеритель параметров MRP-201 используется при оценке технического состояния высоковольтных линий, защитных промежутков, разрядников. С помощью прибора проверяется повторное заземление «нуля», а также металлических опор в населённых пунктах.
Прибор используется обслуживающим персоналом при работе с понижающими и распределительными трансформаторными подстанциями.
- MRP-201 - измеритель напряжения прикосновения и параметров устройств защитного отключения - 1 шт
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1 шт
- Беспроводной интерфейс OR-1 (USB) - 1 шт
- Зажим «Крокодил» изолированный жёлтый K02 - 1 шт
- Зонд острый с разъемом «банан» голубой - 1 шт
- Зонд острый с разъемом «банан» красный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора - 1 шт
- Футляр M6 - 1 шт
- Элемент питания алкалиновый 1,5V AA LR6 - 4 шт.
Диапазон | Разрешение | Погрешность основная | ||
---|---|---|---|---|
Измерение действующего значения напряжения переменного тока | ||||
0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||
300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||
Диапазон частоты 45…65 Гц | ||||
Диапазон | Разрешение | Погрешность основная | ||
Измерение частоты | ||||
45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||
Диапазон напряжения: 50…500 В | ||||
Параметр | Значение | |||
Измерение параметров устройств защитного отключения (УЗО) | ||||
Номинальное напряжение работы Un | 220 В, 230 В, 240 В | |||
Рабочий диапазон напряжений | 180…270 В | |||
Номинальная частота сети fn | 50 Гц, 60 Гц | |||
Рабочий диапазон частоты | 45…65 Гц | |||
Контроль правильности подключения PE проводника с помощью электрода прикосновения | Есть | |||
Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
Измерение времени отключения tA УЗО | ||||
Общего типа и с малой задержкой | 0,5 I n | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
1 I n | ||||
2 I n | 0…150 мс | |||
5 I n | 0…40 мс | |||
Селективный | 0,5 I n | 0..500 мс | ||
1 I n | ||||
2 I n | 0…200 мс | |||
5 I n | 0…150 мс | |||
*- для I n=10 мА и 0,5 I n основная погрешность (2% tA+ 3 е.м.р.) | ||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение сопротивления защитного заземления RE | ||||
10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
300 мA | 1 Ом..166 Ом | 120 мA | ||
500 мA | 1 Ом..100 Ом | 200 мA | ||
1000 мA | 1 Ом..50 Ом | 400 мA | ||
Диапазон | Разрешение | Номинальный ток | Основная погрешность | |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току | ||||
0..9,9 В | 0,1 В | 0,4*I n | 0..10% UB ± 5 е.м.р. | |
10..99,9 В | 0..15% UB | |||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения IA для синусоидального дифференциального тока | ||||
10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 I n..1,0 I n | ± 5% I n |
30 мA | 9,0..30,0 мA | |||
100 мA | 33..100 мA | 1 мA | ||
300 мA | 90..300 мA | |||
500 мA | 150..500 мA | |||
1000 мA | 330..1000 мA | |||
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. | ||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA | ||||
10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 I n..2,0 I n | ± 10 % I n |
30 мA | 4,5..42,0 мA | 0,15 I n..1,4 I n | ±10 % I n | |
100 мA | 15..140 мA | 1 мA | ||
300 мA | 45..420 мA | |||
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки; Время протекания тока измерения максимально 14710 мс. | ||||
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока | ||||
10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 I n..2,0 I n | ± 10 % I n |
30 мA | 6..60 мA | 1 мA | ||
100 мA | 20..200 мA | |||
300 мA | 60..600 мA | |||
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения максимальное 4500 мс. | ||||
Параметр | Значение | |||
Общие характеристики | ||||
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |||
Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 | |||
Степень защиты корпуса согласно PN-EN 60529 | IP67 | |||
Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. | |||
Температура хранения | -20…+70°C | |||
Температура рабочая | -10…+50°C | |||
Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) | |||
Память результатов измерения | 990 ячеек, 10000 результатов | |||
Интерфейс | радиоканал OR-1 (USB) |
