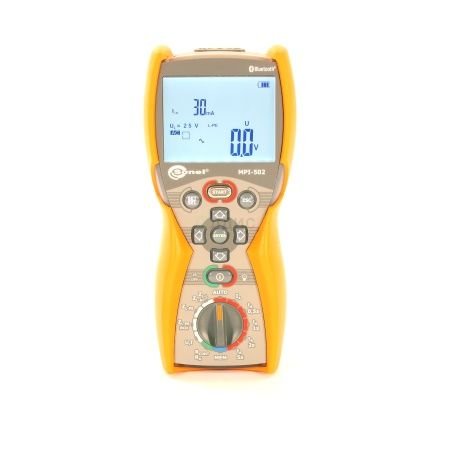

Измеритель параметров электробезопасности электроустановок MPI-502 - это высокоточный и функциональный прибор, предназначенный для измерения и анализа параметров электробезопасности в электрических системах и устройствах. Этот прибор является незаменимым инструментом для электриков, инженеров и специалистов по электробезопасности, которые занимаются обслуживанием, ремонтом и проверкой электрооборудования.
MPI-502 позволяет измерять широкий спектр параметров электробезопасности, включая сопротивление заземления, сопротивление изоляции, напряжение прикосновения и ток утечки. Прибор может работать в широком диапазоне измерений, от нескольких милливольт до тысячи вольт, что позволяет использовать его для тестирования различных типов электрических устройств, от бытовых приборов до промышленного оборудования.
Кроме того, MPI-502 оснащен функцией автоматического тестирования, которая позволяет ускорить процесс проверки электрооборудования и снизить риск ошибок. Прибор может быть настроен для выполнения различных типов тестов, от простых измерений до сложных анализов параметров электробезопасности.
Помимо измерений параметров электробезопасности, MPI-502 также оснащен функцией хранения результатов измерений, что позволяет пользователю сохранять и анализировать данные для последующего использования. Это особенно полезно для проведения периодических проверок и мониторинга состояния электрических систем.
MPI-502 также оснащен современным и удобным интерфейсом, который позволяет пользователю легко настроить прибор, выбрать тип теста и просмотреть результаты измерений. Прибор имеет компактный размер и легкий вес, что делает его удобным для использования в полевых условиях.
В целом, MPI-502 - это высокоточный и функциональный прибор, который может помочь электрикам, инженерам и специалистам по электробезопасности в проведении всесторонней проверки и анализа параметров электробезопасности в электрических системах и устройствах. Автоматическое тестирование и удобство использования делают его незаменимым инструментом в работе по обеспечению электробезопасности.
- Измеритель параметров электробезопасности электроустановок MPI-502
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO
- Беспроводной интерфейс OR-1 (USB)
- Зажим «Крокодил» изолированный красный K02
- Зонд острый с разъемом «банан» голубой
- Зонд острый с разъемом «банан» красный
- Крепеж «Свободные руки»
- Провод измерительный 1,2 м с разъемами «банан» голубой
- Провод измерительный 1,2 м с разъемами «банан» желтый
- Провод измерительный 1,2 м с разъемами «банан» красный
- Ремень для переноски прибора
- Футляр М6
- Элемент питания алкалиновый 1,5V AA LR6.
| Измерение действующего значения напряжения переменного тока (True RMS) | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | |||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | |||
| Диапазон частоты 45…65 Гц | |||||
| Измерение частоты | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | |||
| Диапазон напряжения: 50…500В | |||||
| Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L | |||||
| Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013 | |||||
| Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04) | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) | |||
| 20,0...199,9 Ом | 0,1 Ом | ||||
| 200...1999 Ом | 1 Ом | ||||
| Номинальное напряжение работы UnL-N / UnL-L | 220/380 В, 230/400 В, 240/415 В | ||||
| Рабочий диапазон напряжений | 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L) | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45 ... 65 Гц | ||||
| Максимальный ток для 230В | 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс) | ||||
| Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs | |||
| 20,0...199,9 Ом | 0,1 Ом | ||||
| Расчет и отображение для Zs< 200 Ом | |||||
| Измерение ожидаемого тока короткого замыкания Ik | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0,11…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |||
| 2,00…19,99 A | 0,01 A | ||||
| 20,0…199,9 A | 0,1 A | ||||
| 200…1999 A | 1 A | ||||
| 2,00…19,99 кA | 0,01 кA | ||||
| 20,0…24,0 кA | 0,1 кA | ||||
| Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) | |||||
| Измерение сопротивления петли короткого замыкания Zs | |||||
| Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,50...1999 Ом (для измерительного провода 1,2 м). | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | |||
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) | |||
| 200…1999 Ом | 1 Ом | ||||
| Параметр | Значение | ||||
| Не вызывает срабатывания выключателей УЗО | с IΔn≥ 30 мA | ||||
| Номинальное рабочее напряжение Un | 220 В, 230 В, 240 В | ||||
| Рабочий диапазон напряжений | 180…270 В | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45…65 Гц | ||||
| Контроль правильности соединения зажима PE | при помощи электрода касания | ||||
| Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) от Zs | |||
| 20...199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) от Zs | |||
| Расчет и отображение для величины Zs< 200 Ом | |||||
| Показания тока короткого замыкания Ik | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0,11…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |||
| 2,00…19,99 A | 0,01 A | ||||
| 20,0…199,9 A | 0,1 A | ||||
| 200…1999 A | 1 A | ||||
| 2,00…19,99 кA | 0,01 кA | ||||
| 20,0…24,0 кA | 0,1 кA | ||||
| Измерение параметров отключения УЗО | |||||
| Параметр | Значение | ||||
| Номинальное напряжение работы Un | 220 В, 230 В, 240 В | ||||
| Рабочий диапазон напряжений | 180…270 В | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45…65 Гц | ||||
| Измерение времени отключения tA УЗО | |||||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность | |
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* | |
| 1 IΔn | |||||
| 2 IΔn | 0…150 мс | ||||
| 5 IΔn | 0…40 мс | ||||
| Селективный | 0,5 IΔn | 0..500 мс | |||
| 1 IΔn | |||||
| 2 IΔn | 0…200 мс | ||||
| 5 IΔn | 0…150 мс | ||||
| * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | |||||
| Измерение сопротивления защитного заземления RE | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. | |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | ||
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. | |
| 300 мA | 1 Ом..166 Ом | 120 мA | |||
| 500 мA | 1 Ом..100 Ом | 200 мA | |||
| Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току | |||||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | ||
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | ||
| 10..99,9 В | 0..15% UB | ||||
| Измерение тока отключения IA для синусоидального дифференциального тока | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn | |
| 30 мA | 9,0..30,0 мA | ||||
| 100 мA | 33..100 мA | 1 мA | |||
| 300 мA | 90..300 мA | ||||
| 500 мA | 150..500 мA | ||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки | |||||
| Время протекания тока измерения максимально 3200 мс. | |||||
| Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 10% IΔn | |
| 30 мA | 12,0..42,0 мA | 0,4 × IΔn..1,4 × IΔn | ± 10% IΔn | ||
| 100 мA | 40..140 мA | 1 мA | |||
| 300 мA | 120..420 мA | ||||
| Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки | |||||
| Время протекания тока измерения максимально 3200 мс. | |||||
| Измерение переходных сопротивлений контактов и проводов током ± 200 мA | |||||
| Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) | |||
| 20,0…199,9 Ом | 0,1 Ом | ||||
| 200…400 Ом | 1 Ом | ||||
| Параметр | Значение | ||||
| Напряжение на открытых зажимах | 4…9 В | ||||
| Исходящий ток при R < 2 Ом | мин. 200 мA | ||||
| Компенсация сопротивления измерительных проводов | есть | ||||
| Измерение двунаправленным током | есть | ||||
| Общие характеристики | |||||
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 | ||||
| Категория безопасности | IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 | ||||
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 | ||||
| Питание измерителя | батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 А | ||||
| Температура хранения | -20…+70°C | ||||
| Температура рабочая | -10...40 | ||||
| Время до самовыключения | устанавливается в меню прибора | ||||
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) | ||||
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 | ||||
| Память результатов измерения | 990 ячеек, 10000 результатов | ||||
| Интерфейс | Bluetooth в диапазоне частоты 2,4 ГГц | ||||
