Измерительная рупорная антенна П6-131

Измерительная рупорная антенна П6-131 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 18 до 26,5 ГГц. Конструктивно выполнена по схеме "оптимального" рупора и имеет волноводный выход прямоугольного сечения 10,67 х 4,32 мм. (стандарт WR42/RG-53/U). Имеет два базовых варианта комплектации П6-131-1 и П6-131-2, организованными в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.

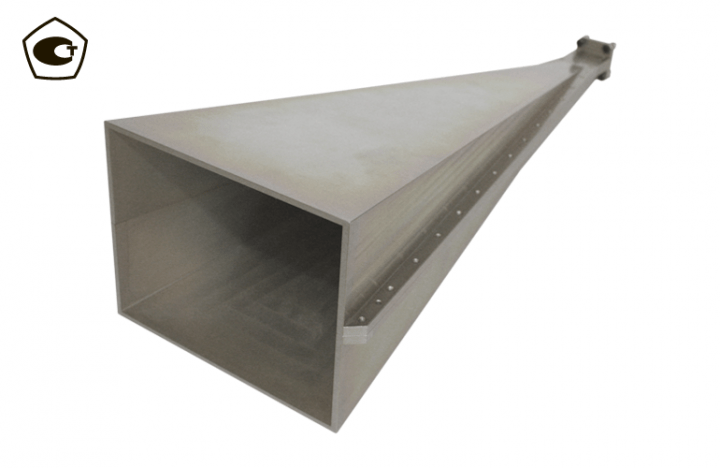

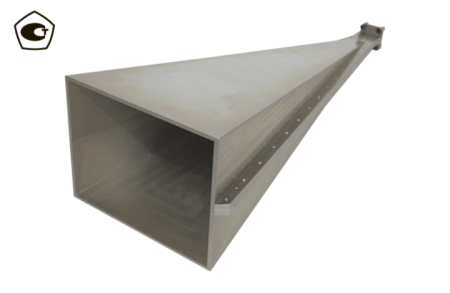

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 18 до 26,5 ГГц. Антенна выполнена на базе биортогонального Н-образного волновода и пирамидального квадратного рупора с ножевыми пластинами экспоненциальной формы, являющимися продолжением выступов Н-образного волновода. Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.

Особенности:

• Имеет хорошую неравномерность коэффициента усиления и КСВН. Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
• Стабильные метрологические характеристики позволяют использовать П6-131 как передающую антенну;
• Может использоваться в системах оценки ЭМС и ПЭМИН;
• Поставляется с калибровочным сертификатом.

Вариант комплектации П6-131-1 - рекомендован для использования с оконечными приборами, имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR42/RG-53/U. Комплект включает в себя рупорную антенну П6-131 диапазона 18 -26,5 ГГц, волноводный переход с сечения 10,67х 4,32 мм к сечению 11,0х5,5мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-131-2 - рекомендован для использования с оконечными приборами, имеющими коаксиальный вход SMA или K-типа и обеспечивающих измерения в диапазоне частот 18-26,5 ГГц. Комплект включает в себя рупорную антенну П6-131 диапазона 18-26,5 ГГц, коаксиально-волноводный переход с сечения 10,67х4,32 мм на коаксиал К-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.
