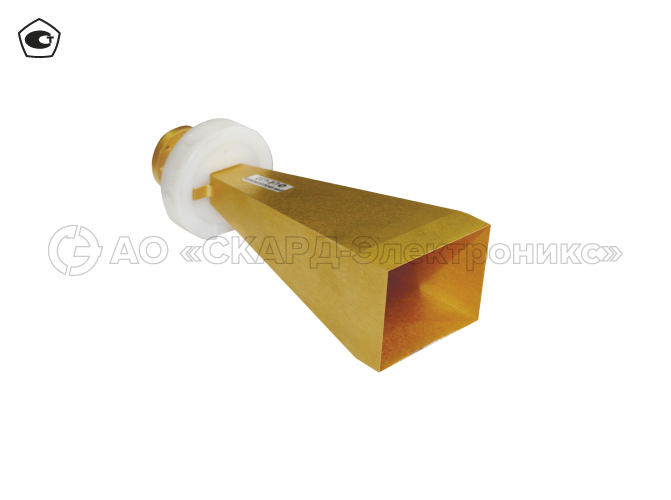

Измерительная рупорная антенна П6-134

Измерительная рупорная антенна П6-134 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц. Конструктивно выполнена по схеме "оптимального" рупора и имеет волноводный выход прямоугольного сечения 3,76 х 1,88 мм. (стандарт WR15/RG-98/U). Имеет три базовых варианта комплектации П6-134, П6-134-1, П6-134-2 в соответствии с используемыми потребителем типовыми оконечными устройствами. Рекомендована для метрологических приложений и экспериментальных исследований.

Особенности:

• Имеет хорошую неравномерность коэффициента усиления и КСВН. Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
• Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств;
• Стабильные метрологические характеристики позволяют использовать П6-134 как передающую антенну, в вариантах комплектации П6-134 и П6-134-1;
• Может использоваться в системах оценки ЭМС и ПЭМИН.

Вариант комплектации П6-134 - рекомендован для использования с оконечными приборами имеющими волноводный вход стандарта WR15/RG-98/U. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-134-1 - рекомендован для использования с оконечными приборами имеющими волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR19/RG-358/U. Комплект включает в себя базовый комплект поставки рупорной антенны П6-134 диапазона 50,0-75,0 ГГц с опцией волноводный переход (с сечения 3,76х1,88 мм к сечению 3,6х1,8 мм).

Вариант комплектации П6-134-2 - рекомендован для использования с оконечными приборами имеющими коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 50,0-75,0 ГГц. Комплект включает в себя базовый комплект поставки рупорной антенны П6-134 диапазона 50,0-75,0 ГГц с опцией коаксиально-волноводный переход КВП 50-75 (с сечения 3,76х1,88 мм на коаксиал V-типа).
