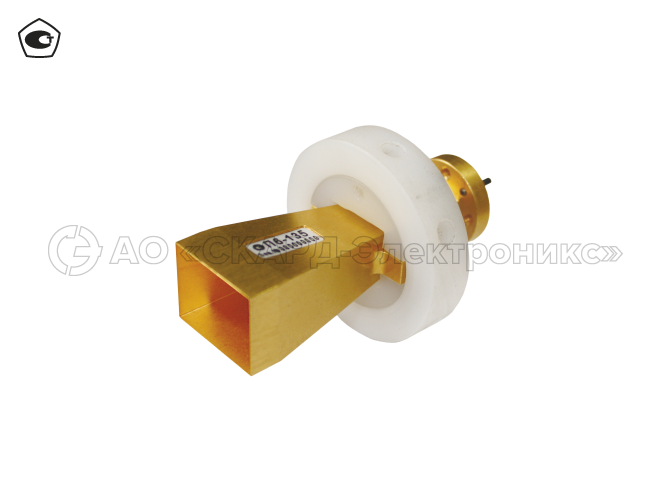

Измерительная рупорная антенна СКАРД П6-135

Измерительная рупорная антенна П6-135 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75 до 110 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 2,54 х 1,27 мм (WR10). Имеет два базовых варианта комплектации П6-135-1 и П6-135-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.

Рекомендована для метрологических приложений и экспериментальных исследований.

Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 66363-17.

Вариант комплектации П6-135-1 рекомендован для использования с оконечными приборами, имеющими волноводный вход в соответствии со стандартом ГОСТ13317-89, или приборами, имеющими волноводный вход стандарта WR10. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, волноводный переход с сечения 2,54 х 1,27 мм к сечению 2,4 х 1,2 мм, устройство крепления к штативу.

Вариант комплектации П6-135-2 рекомендован для использования с оконечными приборами, имеющими коаксиальный вход стандарта 1 мм и обеспечивающими измерения в диапазоне частот от 75 до 110 ГГц. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, коаксиально-волноводный переход с сечения 2,54 х 1,27 мм на коаксиал 1 мм, устройство крепления к штативу.
