Кабельный анализатор Fluke DTX-1800 представляет собой одно из самых передовых решений для тестирования и анализа кабельных систем, обеспечивая высокую точность и надежность измерений. С диапазоном частот до 900 МГц, этот прибор позволяет проводить детальные исследования различных типов кабелей, включая экранированные и неэкранированные витые пары, такие как STP, FTP, SSTP и UTP. Это делает Fluke DTX-1800 идеальным инструментом для специалистов, работающих с кабельными системами категории TIA 4, 5, 5е, 6 и 6А, а также классов C, D, E, F и FA по стандартам ISO/IEC.
Одной из ключевых характеристик DTX-1800 является его уровень точности, который соответствует классу IV. Это означает, что пользователи могут быть уверены в высоком качестве получаемых данных, что особенно важно при проведении критически важных тестов. Погрешность измерений составляет всего ±4 дБ, что позволяет точно оценивать параметры кабелей и выявлять потенциальные проблемы в их работе. Внутренняя память устройства объемом 256 Мб обеспечивает возможность хранения большого количества результатов тестов, что удобно для последующего анализа и отчетности.
Анализатор оснащен одним каналом, что позволяет ему эффективно выполнять тестирование сопротивления контурного тока в диапазоне от 0 Ом до 530 Ом. Это особенно важно для проверки целостности кабелей и обеспечения их надлежащего функционирования. Интерфейсы RS-232C и USB расширяют возможности подключения, что позволяет легко интегрировать анализатор в существующую инфраструктуру и передавать данные на другие устройства для дальнейшего анализа.
Fluke DTX-1800 — это не просто инструмент, а надежный помощник для инженеров и техников, работающих в области сетевых технологий. Его высокая производительность и точность делают его незаменимым в процессе установки, обслуживания и диагностики кабельных систем. С таким оборудованием можно быть уверенным в том, что сеть будет работать на максимальной скорости и с минимальными потерями, что крайне важно в современном мире, где стабильность и надежность соединений играют ключевую роль.

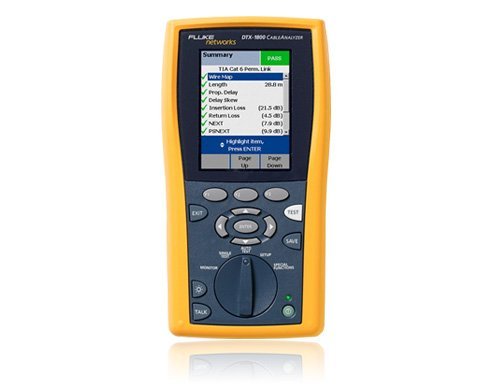

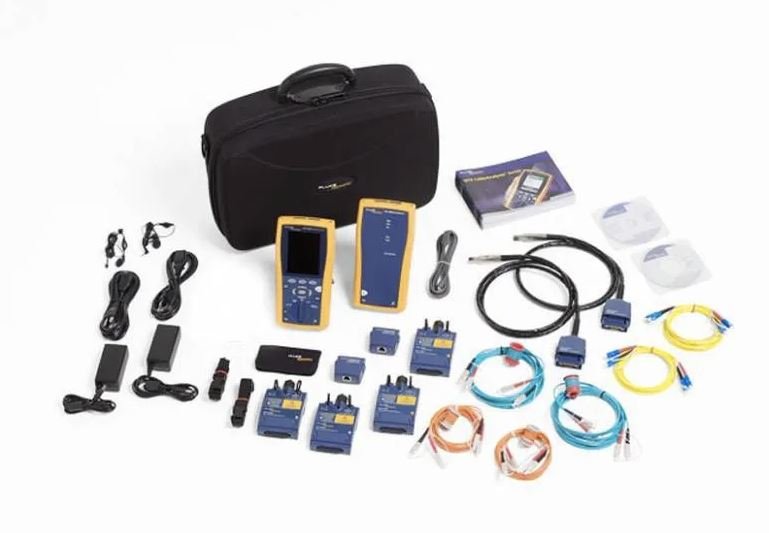

- Основной модуль Smart Remote DTX-1800

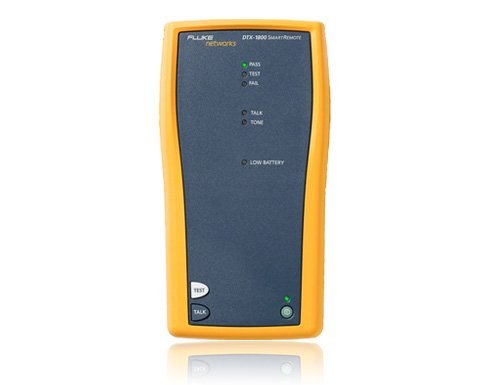

- Удаленный модуль Smart Remote DTX-1800
- ПО LinkWare для ПК
- ММС-карта на 128 Мб
- Адаптеры постоянного соединения Cat 6/класса ЕA
- Адаптеры каналов Cat 6/класса Е 2шт
- Переговорные устройства 2шт
- Зарядные устройства переменного тока 2шт
- Переносной кейс
- Интерфейсный кабель USB (Mini-B)
- Руководство пользователя
| Типы кабелей |
Экранированная и неэкранированная витая пара (STP, FTP, SSTP и UTP): Категория TIA 4, 5, 5е, 6 и 6А: 100 Ом Класс C и D ISO/IEC: 100 Ω и 120 Ω Класс Е, F и FA ISO/IEC: 100 Ом |
| Адаптеры со стандартным интерфейсом соединения |
Адаптеры постоянного соединения Cat 6A/Класс ЕA: Постоянное соединение TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA Адаптеры канала Cat 6A/Класс ЕA: Каналы TIA Cat 3, 4, 5, 5e, 6, 6A и ISO/IEC Класса C, D, E и EA |
| Стандарты теста: |
Категория TIA 3, 5e, 6 и 6А по стандартам ANSI/TIA-568-C.2 Категория 5 TIA по стандарту TIA TSB-95 Категория 6 TIA по стандартам TIA/EIA-568B.2-1 TIA TSB-155 (только DTX-1800) ISO TR 24750 (только для DTX-1800) ISO/IEC 11801 Класс C, D, и E, EA и F (EA, F и FA только для DTX-1800) EN 50173 Класс C, D, E, EA и F (EA, F и FAтолько для DTX-1800) ANSI TP-PMD IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T IEEE 802.3an 10GBASE-T |
| Скорость авто теста |
Полный авто тест соединений витой пары категории 6 за 9 сек. (в обе стороны) Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (в обе стороны) |
| Поддерживаемые параметры тестов |
(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов) Карта проводов Длина Задержка распространения Разница задержек Сопротивление контурного тока Вносимые потери (затухание) Возвратные потери (RL) NEXT Разница между перекрестными наводками и затуханием (ACR-N) ACR-F (ELFEXT) Суммарное значение ACR-F (ELFEXT) Суммарное значение NEXT, PS NEXT Суммарное значение ACR-N, PS ACR-N Суммарное значение перекрестных наводок Alien Xtalk на ближнем конце (PS ANEXT) Суммарное значение затухания разницы перекрестных наводок Alien Xtalk на дальнем конце (PS AACR-F) |
| Кабельный тональный генератор | Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц |
| Дисплей | Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой. |
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба. |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Размеры | Главный модуль и модуль Smart Remote: 21,6 см x 11,2 см x 6 см |
| Масса | 1,1 кг, номинально (без адаптера или модуля) |
| Рабочая температура | От от 0 °C до 40 °C |
| Температура хранения | От от -20°C до 60°C |
| Относительная рабочая влажность (% без конденсации) |
От 0 °C до 35 °C: при влажности от 0 % до 90 %; От 35 °C до 45 °C: при влажности от 0 % до 70 % |
| Вибрация | Случайная, 2 г, 5 Гц–500 Гц |
| Ударная нагрузка | Падение с высоты 1 м с подсоединенными модулем и адаптером и без них |
| Безопасность | CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2 |
| Степень загрязнения | Степень загрязнения 2, как определено в IEC 60664 и применяется по отношению к документу IEC 60950 «Безопасность оборудования на основе информационных технологий, 1999» |
| Высота над уровнем моря | Рабочая: 4000 м; хранение: 12000 м |
| Электромагнитная совместимость | EN 61326-1 |
| Мощность |
Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч Типичный срок эксплуатации аккумулятора: 12 ч Время зарядки (тестер выключен): 4 ч (при температуре ниже 40 °C) Адаптер/зарядное устройство переменного тока, версия для США: Линейное электропитание; вход от 108 В до 132 В переменного тока, 60 Гц; выход 15 В постоянного тока, 1,2 A Адаптер/зарядное устройство переменного тока, международная версия: Переключаемое электропитание; вход от 90 В до 264 В переменного тока, от 48 до 62 Гц; выход 15 В постоянного тока, 1,2 А (изолированный выход) Резервное питание памяти в главном модуле: Литиевая батарея Типичный срок эксплуатации литиевой батареи: 5 года Батарея не будет заряжаться при температурах, выходящих за пределы диапазона от 0 °C до 45 °C. Батарея заряжается более медленно при температуре от 40 °C до 45 °C. |
| Поддерживаемые языки | Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский. |
| Калибровка | 1 год (калибровка, проведенная сервисным центром) |
| Технические характеристики | Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 Ω. Свяжитесь с компанией Fluke Networks для получения информации по выполнению измерения показателей кабелей с другим сопротивлением. |
| Стандартная точность | Превышает требования Уровня IV стандарта IEC 61935-1/Ed. 3 |
| Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий) | Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3. |
| Режимы тестирования соединений класса F | DTX-1800 соответствует требованиям Уровня IV стандарта IEC 61935-1/Ed. 3 или превышает их. |
| Длина кабельной системы на основе витой пары | (В показатели длины не входит неопределенность значения NVP кабеля), |
| Параметр |
Тестирование одного конца Тестирование обоих концов (главного и удаленного) |
| Диапазон |
800 м - тестирование одного конца 150 м - тестирование обоих концов (главного и удаленного) |
| Разрешение |
0,1 м - тестирование одного конца 0,1 м - тестирование обоих концов (главного и удаленного) |
| Точность |
± (1 м 4%) - тестирование одного конца ± (1 м 4%) - тестирование обоих концов (главного и удаленного) |
| Разница задержек | |
| Параметр | Кабельная система на основе витой пары |
| Диапазон | От 0 нс до 100 нс |
| Разрешение | 1 нс |
| Точность | ± 10 нс |
| Тестирование сопротивления контурного тока | |
| Параметр | Кабельная система на основе витой пары |
| Диапазон | 0 Ом до 530 Ом |
| Разрешение | 0,1 Ом |
| Точность | ± (1 Ом + 1%) |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается. |
