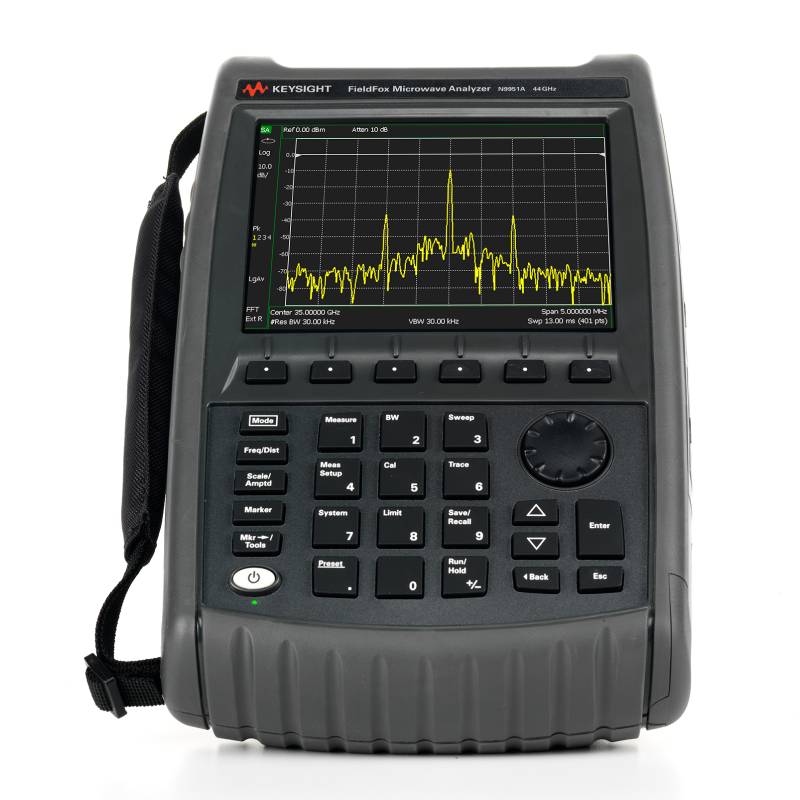

Комбинированный ВЧ/СВЧ анализатор FieldFox Keysight N9951A представляет собой высокотехнологичное решение для точных измерений в широком диапазоне частот. Этот прибор сочетает в себе функциональность анализатора цепей, спектрального анализатора и измерителя мощности, что делает его универсальным инструментом для лабораторных и полевых условий.
Одной из ключевых особенностей прибора является его широкий рабочий диапазон частот от 9 кГц до 44 ГГц, что позволяет проводить измерения как низкочастотных, так и сверхвысокочастотных сигналов. Высокая точность обеспечивается опорным генератором с относительной погрешностью не более ±1,7·10⁻⁶, что гарантирует стабильность и достоверность результатов.
FieldFox N9951A обладает впечатляющим динамическим диапазоном 100 дБ, что позволяет анализировать слабые сигналы даже в условиях сильных помех. Выходная мощность прибора составляет 4 дБм, что обеспечивает достаточный уровень сигнала для тестирования различных устройств. Встроенный аттенюатор с диапазоном ослабления 30 дБ позволяет гибко настраивать уровень сигнала в зависимости от требований измерений.
Прибор оснащен двумя портами, что упрощает проведение комплексных измерений параметров цепей. Высокая скорость работы — всего 180 мс для 201 точки при однократной развертке — делает его идеальным для задач, требующих оперативного анализа.
Уровень собственных шумов анализатора составляет -159 дБм на частоте 1 ГГц, что свидетельствует о его высокой чувствительности. Фазовый шум на той же частоте с отстройкой 1 МГц не превышает -113 дБн/Гц, обеспечивая чистоту измерений в условиях высокой спектральной плотности сигналов.
Для удобства интеграции в измерительные системы анализатор поддерживает интерфейсы USB и LAN, что позволяет легко подключать его к компьютерам и другим устройствам. FieldFox N9951A включен в ГосРеестр СИ под номером 70878-18, подтверждая его соответствие российским стандартам точности и надежности.
Этот анализатор идеально подходит для применения в телекоммуникациях, радиолокации, аэрокосмической отрасли и других областях, где требуются высокоточные и быстрые измерения.
Документы
Госреестр 70878-18
178,5 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
ВЧ/СВЧ-анализатор |
|
Номер записи в ГосРеестре СИ
|
70878-18 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
44 |
|
Гармонические искажения
|
-75 дБн |
|
Фазовый шум
|
-106 дБн/Гц (отстройка 10 кГц) |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Память
|
4 Гб |
|
Гарантия, (мес)
|
12 |
- Анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A
- Блок питания
- Кабель питания
- Комплект эксплуатационной документации
- Методика поверки
| Параметр | Значение | ||
|
N9950А N9960А |
N9951A N9961А |
N9952A N9962А |
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора, δОП - без использования сигналов ГНСС - с использования сигналов ГНСС |
±1,7 · 10-6 ±1 · 10-8 |
||
| Работа в режиме анализатора спектра | |||
| Диапазон рабочих частот | от 9 кГц до 32 ГГц | от 9 кГц до 44 ГГц | от 9 кГц до 50 ГГц |
| Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц |
±(Fи · δОП + Fp), где Fи – измеренное значение частоты, Fp – разрешение по частоте |
||
| Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ |
При полосе обзора равной 0 от 10 Гц до 5 МГц с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 от 1 Гц до 5 МГц с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц |
||
|
Коэффициент усиления предусилителя в частотном диапазоне (зависит от опций), дБ, не менее: - от 100 кГц до 7,5 ГГц - св. 7,5 ГГц |
20 15 |
||
|
Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт) |
25 | ||
| Диапазон значений ослабления входного аттенюатора, дБ | от 0 до 30 (с шагом 5 дБ) | ||
| Пределы допускаемой абсолютной погрешности измерений мощности сигнала на частоте 50 МГц, (при 0 дБ на внутреннем аттенюаторе и значении сигнала от -35 до -5 дБм), дБ | ±0,45 | ||
|
Пределы допускаемой абсолютной погрешности измерений мощности в нормальных условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 дБ -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 - - - - |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 - |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 ±1,4 |
|
Пределы допускаемой абсолютной погрешности измерений мощности в рабочих условиях применения (при 10 дБ внутреннем аттенюаторе и значении сигнала от -15 до -5 дБм), дБ: от 9 до 100 кГц включ. св. 100 кГц до 2,0 МГц включ. св. т 2,0 до 15,0 ГГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±2,5 ±1,9 ±1,2 ±1,0 - - - - |
±2,5 ±1,9 ±1,2 ±1,0 ±1,4 ±2,0 ±2,7 - |
±2,5 ±1,9 ±1,2 ±1,0 ±1,4 ±2,0 ±2,7 ±2,7 |
|
Уровень собственных шумов1 с выключенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-91 -137 -135 -137 -134 -134 -132 -130 - - - |
-91 -137 -135 -137 -134 -134 -132 -130 -122 -119 - |
-91 -137 -135 -137 -134 -134 -132 -130 -122 -119 -117 |
|
Уровень собственных шумов1 с выключенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-91 -135 -133 -135 -133 -132 -129 -127 - - - |
-91 -135 -133 -135 -133 -132 -129 -127 -119 -116 - |
-91 -135 -133 -135 -133 -132 -129 -127 -119 -116 -112 |
|
Уровень собственных шумов1 с с включенным предусилителем в нормальных условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-94 -153 -151 -153 -150 -146 -142 -141 - - - |
-94 -153 -151 -153 -150 -146 -142 -141 -136 -131 - |
-94 -153 -151 -153 -150 -146 -142 -141 -136 -131 -126 |
|
Уровень собственных шумов1 с с включенным предусилителем в рабочих условиях применения, дБ (исх. 1 мВт), не более, в диапазоне частот: от 9 кГц до 2 МГц включ. св. 2 МГц до 2,1 ГГц включ. св. 2,1 до 2,8 ГГц включ. св. 2,8 до 4,5 ГГц включ. св. 4,5 до 7,0 ГГц включ. св. 7,0 до 13,0 ГГц включ. св. 13,0 до 22,0 ГГц включ. св. 22,0 до 35,0 ГГц включ. св. 35,0 до 40,0 ГГц включ. св. 40,0 до 46,0 ГГц включ. св. 46,0 до 50,0 ГГц |
-94 -151 -149 -151 -149 -144 -139 -139 - - - |
-94 -151 -149 -151 -149 -144 -139 -139 -132 -128 - |
-94 -151 -149 -151 -149 -144 -139 -139 -132 -128 -123 |
| Уровень интермодуляции третьего порядка на 2,4 ГГц, дБ исх. 1 мВт, не более | 14,2 | ||
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в нормальных условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -106 -100 -110 -119 -120 |
||
|
Уровень фазовых шумов на 1 ГГц при отстройке от несущей мощности в рабочих условиях применения, дБ 10 кГц 30 кГц 100 кГц 1 МГц 3 МГц 5 МГц |
-106 -104 -99 -110 -118 -120 |
||
| Работа в режиме встроенного измерителя мощности (опция 310) | |||
|
Пределы допускаемой абсолютной погрешности измерения мощности в нормальных условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±1,6 ±1,3 ±1,0 ±0,8 - - - - |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 - |
±1,6 ±1,3 ±1,0 ±0,8 ±0,9 ±1,3 ±1,4 ±1,4 |
|
Пределы допускаемой абсолютной погрешности измерения мощности в рабочих условиях применения, дБ от 9 до 100 кГц включ. св. 100 кГц до 2 МГц включ. св. 2,0 МГц до 15,0 МГц включ. св. 15,0 МГц до 32,0 ГГц включ. св. 32,0 до 40,0 ГГц включ. св. 40,0 до 43,0 ГГц включ. св. 43,0 до 44,0 ГГц включ. св. 44,0 до 50,0 ГГц |
±2,5 ±1,9 ±1,2 ±1,0 ±1,02 - - - - |
±2,5 ±1,9 ±1,2 ±1,0 ±1,2 ±1,4 ±2,0 ±2,7 - |
±2,5 ±1,9 ±1,2 ±1,0 ±1,2 ±1,4 ±2,0 ±2,7 ±2,7 |
| Параметр | Значение | ||
| N9950A | N9951A | N9952A | |
| Работа в режиме анализатора кабелей, антенн или векторного анализатора цепей | |||
| Диапазон рабочих частот | от 300 кГц до 32 ГГц | от 300 кГц до 44 ГГц | от 300 кГц до 50 ГГц |
|
Разрешение по частоте, Гц: - для частот до 5 ГГц - для частот до 10 ГГц - для частот до 20 ГГц - для частот до 40 ГГц - для частот до 50 ГГц |
1 1,34 2,68 - - |
1 1,34 2,68 5,36 8,04 |
1 1,34 2,68 5,36 8,04 |
| Значения ширины полосы узкополосного фильтра (RBW) по уровню -3 дБ | 10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц | ||
|
Динамический диапазон, дБ - от 10 МГц до 20 ГГц включ. - св. 20 ГГц до 44 ГГц включ. - св. 44 ГГц до 50 ГГц |
100 90 - |
100 90 - |
100 90 81 |
| Максимальное значение мощности входного сигнала, дБ (исх. 1 мВт) | 25 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи и отражения (заводские установки) | Приведены в таблице ниже | ||
| Примечание - 1 дБ (исх. 1 мВт) = 1 дБ относительно 1 мВт | |||
| Параметр | Значение | ||
|
N9950А N9960А |
N9951A N9961А |
N9952A N9962А |
|
| Общие характеристики | |||
| Габаритные размеры (длина × ширина × высота), мм, не более | 292 × 188 × 72 | ||
| Масса (без аккумуляторной батареи), кг, не более | 3,2 | ||
| Нормальные условия применения: температура окружающего воздуха, °С | 23±5 | ||
|
Рабочие условия применения температура окружающего воздуха, °С при питании от блока питании при питании от внутренней аккумуляторной батареи относительная влажность воздуха, не более, % |
от -10 до +55 от -10 до +50 до 95 |
||
|
Допустимые условия хранения (без аккумулятора) температура окружающего воздуха, °С относительная влажность воздуха, % |
от -51 до -71 до 95 |
||
| Напряжение питания от сети переменного тока частотой от 50 до 60 Гц (через адаптер), В | от 100 до 250 | ||
| Напряжение питания от аккумуляторной батарей, В | 10,8 | ||
| Потребляемая мощность, Вт, не более | 14 | ||
