Артикул:
m-990126
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
33771-07
Количество каналов
—
1
Мин. частота (кГц)
—
9
Все характеристики
235 752 руб.
/шт 596 218 руб.
-60%
Экономия
360 466 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

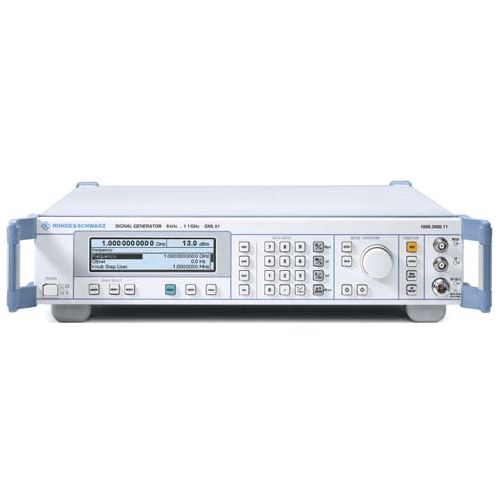

Компактный генератор сигналов Rohde & Schwarz SML01 представляет собой высокоточный прибор, предназначенный для формирования радиочастотных сигналов в диапазоне от 9 кГц до 1,1 ГГц. Его отличает исключительная стабильность, надежность и гибкость применения, что делает его востребованным в радиотехнических лабораториях, на производственных линиях и при тестировании различных электронных систем.
С высокой разрешающей способностью частоты в 0,1 Гц SML01 обеспечивает точную настройку выходного сигнала, а фазовый шум на уровне -128 дБн/Гц гарантирует чистоту спектра, что критически важно при тестировании чувствительной аппаратуры. Благодаря встроенному опорному генератору с нестабильностью ±1×10⁻⁶ достигается высокая долговременная точность частоты, что особенно полезно для метрологических задач и работы с узкополосными сигналами.
Выходной уровень устройства варьируется в диапазоне от -140 до 13 дБм, обеспечивая широкие возможности по моделированию различных условий работы приемников и усилителей. Выходной импеданс в 50 Ом соответствует промышленным стандартам, что гарантирует совместимость с измерительным оборудованием без необходимости дополнительной адаптации. Время установки сигнала менее 10 мс делает генератор оперативным инструментом для динамических испытаний и быстрой автоматизированной настройки.
Интерфейсы RS-232 и GPIB позволяют интегрировать SML01 в автоматизированные измерительные системы, обеспечивая удобное управление и передачу данных. Соответствие интерфейсу IEC 60625 (IEEE 488) делает прибор совместимым с большинством современных тестовых комплексов. Включение Rohde & Schwarz SML01 в ГосРеестр СИ (№ 33771-07) подтверждает его соответствие требованиям точности и надежности, делая его идеальным выбором для профессиональных пользователей.
Документы
Госреестр 33771-07
184,4 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
33771-07 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
1.1 |
|
Фазовый шум
|
-128 дБн/Гц |
|
Опорный генератор
|
±1×10-6 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
RS-232, GPIB |
|
Выходной уровень
|
-140 ... 13 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
1 |
- Генератор сигналов
- Руководство по эксплуатации
| R&S®SML01 | от 9 кГц до 1,1 ГГц |
| Разрешение | 0,1 Гц |
| Разрешение синтеза (стандарт, f < 1,1 ГГц) | < 0,5 мкГц |
| Время установки (для смещений <1 × 10−7 или <90 Гц для f ≤76 МГц) после передачи разделителя по шине IEC/IEEE | < 10 мс |
| Опорная частота | |
| Стандарт | |
| Старение (после 30 дней работы) | <1 × 10−6/год |
| Температурный дрейф (от 0°C до 55°C) | <1 × 10−6 |
|
Выход внутренней опорной частоты Частота Выходное напряжение, Vср.кв., синусоида Сопротивление источника |
10 МГц >0,5 В на нагрузке 50 Ом 50 Ом |
|
Выход внутренней опорной частоты Частота Допустимый дрейф частоты Входное напряжение, Vср.кв., синусоида Входное сопротивление |
10 МГц 5 × 10–6 от 0,5 В до 2 В на нагрузке 50 Ом 50 Ом |
| Чистота спектра | |
|
Паразитные спектральные составляющие Гармоники (для f >100 кГц) R&S®SML01 R&S®SML02/03 Субгармоники f ≤1,1 ГГц f >1,1 ГГц Негармонические составляющие (смещение от несущей > 10 кГц) f ≤1,1 ГГц f >1,1 ГГц до 2,2 ГГц f >2,2 ГГц до 3,3 ГГц |
<−30 dBc на уровнях ≤+10 дБм <−30 dBc на уровнях ≤+8 дБм нет <–50 dBc <–70 dBc <–64 dBc <–58 dBc |
| Широкополосный шум (f = 1 ГГц, смещение от несущей >2 МГц, полоса 1 Гц) | <−140 dBc, ном. −150 dBc |
| Фазовый шум SSB (f = 1 ГГц, смещение от несущей 20 кГц, полоса 1 Гц) | <−122 dBc, ном. −128 dBc |
|
Паразитная ЧМ, ср.кв. (f = 1 ГГц) от 0,3 кГц до 3 кГц от 0,03 кГц до 20 кГц |
<4 Гц, ном. 1 Гц <10 Гц, ном. 3 Гц |
| Паразитная АМ, ср.кв. (от 0,03 кГц до 20 кГц) | <0,02% |
| Уровень | |
| Диапазон | от –140 дБм до +13 дБм (в режиме перегрузки +19 дБм) |
| Разрешение | 0,1 дБ |
|
Точность уровня (уровень >–120 дБм) R&S®SML01 (для f >100 кГц) R&S®SML02/03 от 100 кГц до ≤2 ГГц f >2 ГГц |
<0,5 дБ <0,5 дБ <0,9 дБ |
|
Неравномерность АЧХ на 0 дБм R&S®SML01 (для f >100 кГц) R&S®SML02/03 от 100 кГц до ≤2 ГГц f >2 ГГц |
<0,5 дБ, ном. 0,3 дБ <0,7 дБ <1,0 дБ |
| Волновое сопротивление | 50 Ом |
|
КСВ R&S®SML01 R&S®SML02/03 от 100 кГц до 1,5 ГГц f >1,5 ГГц |
<1,5 ном. 1,6 ном. 2,3 |
| Время установки (шина IEC/IEEE), f >100 кГц | <10 мс, ном. 5 мс |
| Непрерывная перестройка уровня (для f >100 кГц) | 20 дБ, в режиме перегрузки 30 дБ |
| Защита от перенапряжения | защищает прибор от внешнего радиочастотного сигнала и от постоянного напряжения (сопротивление источника 50 Ом) |
|
Максимально допустимая мощность ВЧ f ≤2,2 ГГц f >2,2 ГГц |
50 Вт 25 Вт |
| Максимально допустимое постоянное напряжение | 35 В |
| Встроенный генератор модулирующего сигнала | |
|
Диапазон частот Разрешение |
от 0,01 Гц до 1 МГц 0,01 Гц |
| Точность частоты |
такая же, как и для эталонной частоты + 2,4 × 10−3 Гц |
| Неравномерность АЧХ (до 500 кГц, уровень >100 мВ) | < 0,5 дБ |
| Нелинейные искажения (до 100 кГц, уровень 4 В, RL=600 Ом) | <0,1 % |
|
Напряжение на ненагруженом выходе Vпик (разъем НЧ) Разрешение Точность установки (на 1 кГц) |
от 1 мВ до 4 В 1 мВ 1% от Vпик + 1 мВ |
| Выходное сопротивление | примерно 10 Ом |
| Время установки частоты (после получения последнего символа по шине IEC/IEEE) | < 10 мс |
| Одновременная модуляция | АМ, ЧМ/ФМ и импульсная модуляция |
| Амплитудная модуляция | |
| Режимы работы | внутренняя, внешняя =/~, внутренняя/внешняя двухтоновая |
| Глубина модуляции | от 0% до 100%, устанавливаемая глуби- на модуляции постепенно уменьшается в диапазоне от +7 дБм до +13 дБм, оставаясь в пределах спецификаций АМ; если глубина модуляции слишком велика, выводится сообщение о состоянии |
| Разрешение | 0,1 % |
| Точность установки при ЗЧ = 1 кГц (m < 80%) | <4% от показаний +1% |
|
Искажения АМ при ЗЧ = 1 кГц m = 30% m = 80% |
<1% <2% |
| Диапазон модулирующей частоты (<3 дБ) | от 0/10 Гц до 50 кГц |
| Паразитная ФМ при АМ (30 %), ЗЧ = 1 кГц | < 0,2 рад |
|
Вход модуляции EXT Входное сопротивление Входное напряжение Vпик для установленной глубины модуляции |
> 100 кОм 1 В |
| Частотная модуляция | |
| Режимы работы | внутренняя, внешняя =/~, внутренняя/внешняя двухтоновая |
|
Девиация частоты от 9 кГц до 76 МГц от >76 МГц до 151,3125 МГц от >151,3125 МГц до 302,625 МГц от >302,625 МГц до 605,25 МГц от >605,25 МГц до 1,2105 ГГц >1,2105 ГГц до 1,818 ГГц >1,818 ГГц до 2,655 ГГц >2,655 ГГц до 3,300 ГГц |
от 0 Гц до 1 МГц от 0 Гц до 125 кГц от 0 Гц до 250 кГц от 0 Гц до 500 кГц от 0 Гц до 1 МГц от 0 Гц до 2 МГц от 0 Гц до 3 МГц от 0 Гц до 4 МГц |
| Разрешение | <1% от установленной девиации, минимум 10 Гц |
| Точность установки (при ЗЧ = 1 кГц) | <4% от показаний + 20 Гц |
| Искажения ЧМ (при ЗЧ = 1 кГц и 50% от максимальной девиации) | <0,2%, ном. 0,1% |
| Диапазон модулирующей частоты (<3 дБ), стандартный/широкий | от 0/10 Гц до 100/500 кГц |
| Паразитная АМ (при ВЧ = 1 кГц, f>10 МГц, деви- ация 40 кГц) | <0,1% |
|
Стерео модуляция при полезной девиации 40 кГц, ЗЧ = 1 кГц, ВЧ = от 87 МГц до 108 МГц Перекрестное затухание Отношение С/Ш не взвешенное, ср.кв. Отношение С/Ш взвешенное Искажения |
(для внешнего мультиплексированного сигнала) >50 дБ >70 дБ >70 дБ <0,2%, ном. 0,1% |
| Смещение частоты несущей при модуляции постоянным напряжением | ном. 0,1% от установленной девиации |
|
Вход модуляции EXT Входное сопротивление Входное напряжение Vпик для установленной девиации (номинальное значение) |
>100 кОм 1 В |
| Фазовая модуляция | |
| Режимы работы | внутренняя, внешняя =/~, внутренняя/внешняя двухтоновая |
|
Девиация фазы от 9 кГц до 76 МГц от >76 МГц до 151,3125 МГц от >151,3125 МГц до 302,625 МГц от >302,625 МГц до 605,25 МГц от >605,25 МГц до 1,2105 ГГц >1,2105 ГГц до 1,818 ГГц >1,818 ГГц до 2,655 ГГц >2,655 ГГц до 3,300 ГГц |
от 0 рад до 10 (2) рад от 0 рад до 1,25 (0,25) рад от 0 рад до 2,5 (0,5) рад от 0 рад до 5 (1) рад от 0 рад до 10 (2) рад от 0 рад до 20 (4) рад от 0 рад до 30 (6) рад от 0 рад до 40 (8) рад |
| Разрешение | <1%, минимум 0,001 рад |
| Точность установки при ЗЧ = 1 кГц | <4% от показаний + 0,02 рад |
| Фазовые искажения (при ЗЧ = 1 кГц и 50% от максимальной девиации) | <0,2%, ном. 0,1% |
| Диапазон модулирующей частоты (–3 дБ), стандартный/широкий | от 0/10 Гц до 100 кГц/500 кГц |
|
Вход модуляции EXT Входное сопротивление Входное напряжение Vпик для установленной девиации (номинальное значение) |
>100 кОм 1 В |
| Свипирование | цифровое, дискретными шагами |
|
ВЧ свипирование, ЗЧ свипирование Режимы работы |
автоматический, однократный, ручной или внешний запуск, линейное или логарифмическое |
|
Диапазон свипирования Шаг свипирования (лин.) Шаг свипирования (лог.) |
выбирается пользователем выбирается пользователем выбирается пользователем |
|
Длительность шага Разрешение |
от 10 мс до 1 с 0,1 мс |
|
Память настроек Число сохраняемых настроек |
100 |
| Дистанционное управление | |
| Интерфейс | IEC 60625 (IEEE 488) или RS-232-C |
| Набор команд | SCPI 1995.0 |
| Разъем | Amphenol, 24 контакта и 9 контактов |
| Адрес шины IEC/IEEE | от 0 до 30 |
| Функции интерфейса | SH1, AH1, T6, L4, SR1, RL1, PP1, DC1, DT1, C0 |
