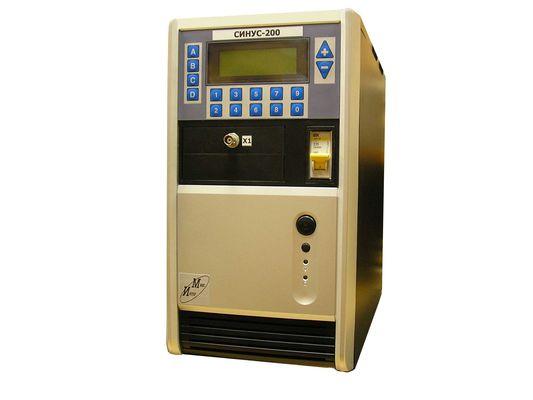

Комплект СИНУС-200 наиболее эффективен в тех случаях, когда необходимо испытывать большое количество АВ с малыми значениями испытательных токов расцепителей (2 - 200 А), что наиболее часто встречается в системах КИП и автоматики. Другими словами, область применения СИНУС-200 для АВ с номинальным током расцепителя от 1,0 до 16 А, кроме того для тепловых расцепителей можно производить испытания АВ с номинальным током расцепителя до 63 А.
Комплект СИНУС-200 может также быть использован для настройки токовых реле РТ-40 и РТ-80 и аналогичных.
Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.
Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.
- Комплект СИНУС-200
- Руководство по эксплуатации
| Параметр | Значения |
|---|---|
| Диапазон регулирования и измерения испытательного тока, А | 2 - 200 |
| Диапазон задания и измерения длительности протекания тока: - в кратковременном режиме, с - в длительном режиме, с | 0,02 - 2,54 0,02 - 999,99 |
| Максимальное значение длительности испытательного тока I=20 А, с | 300 |
| Максимальное значение длительности испытательного тока I=100-200 А, с | 60 |
| Максимальное значение тока, потребляемого из сети, А | 20 |
| Напряжение питающей сети, В | 220±22 |
| Максимальное значение мощности, потребляемой из сети: - в кратковременном режиме (при Iмакс = 200 А), кВА - в длительном режиме (при Iмакс = 20 А), А | 4.4 0.4 |
| Приведенная погрешность измерения силы испытательного тока, %, не более | ±3 |
| Относительная погрешность измерения длительности протекания тока и времени отключения АВ, %, не более | ±3 |
| Габаритные размеры, мм | 500 х 200 х 400 |
| Масса, кг | 18 |
