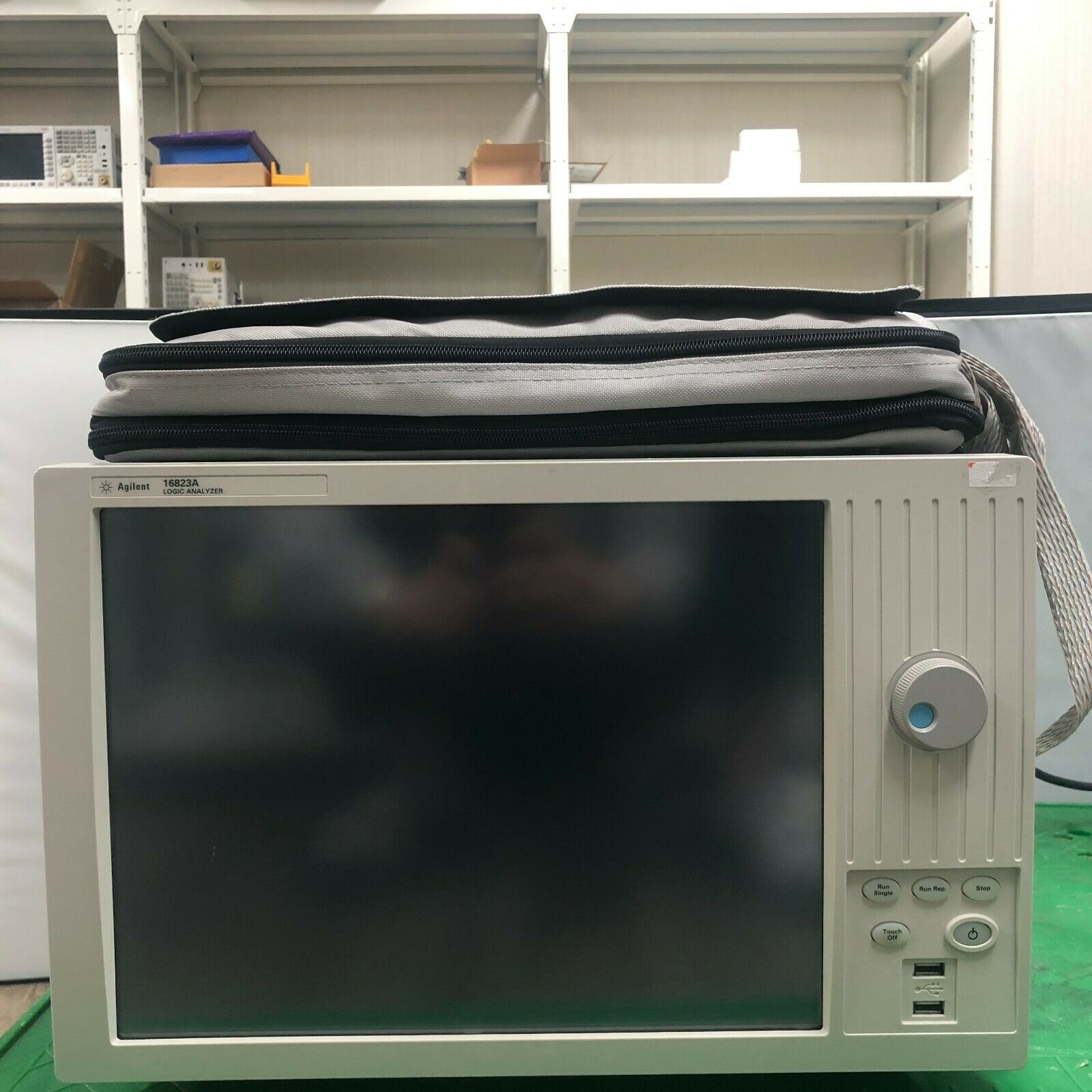

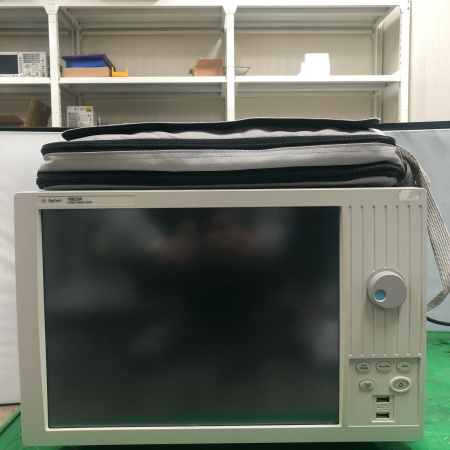

Логический анализатор Agilent 16823A (демонстрационный)

Логический анализатор Agilent 16823A — это высокопроизводительный инструмент для разработки, отладки и тестирования цифровых систем, обладающий расширенными возможностями анализа сложных логических сигналов. Благодаря 102 каналам логического анализа и 48 каналам генератора кодовых последовательностей, прибор обеспечивает глубокий и детализированный анализ работы цифровых устройств, позволяя исследовать их поведение с высокой точностью.

Одна из ключевых характеристик анализатора — технология Timing Zoom, обеспечивающая частоту дискретизации 4 ГГц (с шагом 250 пс) при глубине памяти 64 К выборок. Это дает возможность детально изучать временные параметры сигналов, обнаруживать аномалии и анализировать динамические процессы в цифровых системах. В режиме анализа логических состояний (АЛС) максимальная частота внешнего тактового сигнала достигает 450 МГц (с опцией 500), что делает прибор пригодным для тестирования современных высокоскоростных интерфейсов и процессоров. При этом частота тактового сигнала в стандартном режиме работы составляет 300 МГц.

Глубина памяти логического анализатора достигает 16 миллионов векторов, что позволяет фиксировать длительные последовательности сигналов и выявлять редкие ошибки, которые сложно обнаружить при кратковременных измерениях. Погрешность установки порогового уровня составляет ±50 мВ плюс 1% от установленного значения, обеспечивая высокую точность определения логических состояний. Подключение пробников осуществляется через 40-контактный кабельный соединитель, что упрощает взаимодействие с тестируемым оборудованием.

Agilent 16823A сочетает в себе продвинутые функции анализа временных характеристик сигналов, широкие возможности по глубине регистрации данных и гибкость настройки. Это делает его незаменимым инструментом для разработчиков цифровых схем, микропроцессорных систем и высокоскоростных интерфейсов, где важна точность диагностики и анализ сигналов в реальном времени.
