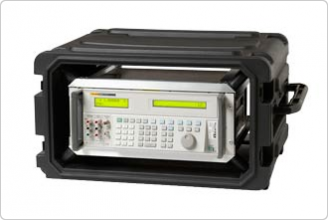

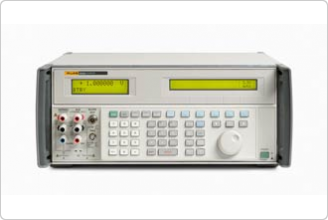

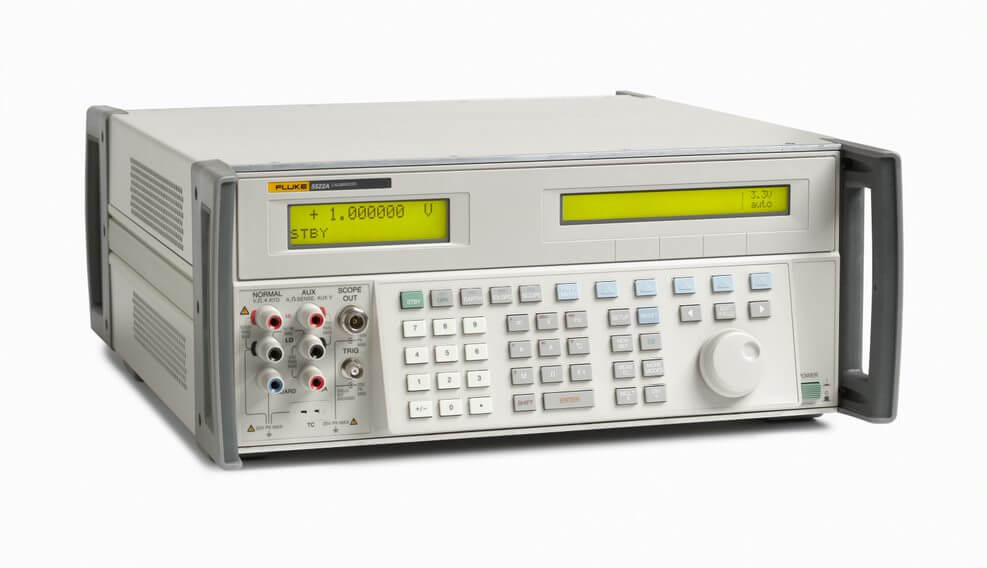

Калибратор Fluke 5522A представляет собой высокотехнологичное устройство, предназначенное для обеспечения точности и надежности измерений в лабораторных условиях и на производственных площадках. С его помощью можно проводить калибровку различных приборов, включая осциллографы с полосой пропускания до 1100 МГц, что делает его незаменимым инструментом для специалистов в области электроники и метрологии. Номер записи в ГосРеестре СИ — 70345-18, что подтверждает его соответствие строгим стандартам качества.
Устройство охватывает широкий диапазон измеряемых величин. Оно может генерировать постоянное и переменное напряжение в диапазоне от 0 до ±1 020 В, а также обеспечивать постоянный и переменный ток до 20,5 А. Это позволяет проводить калибровку самых различных приборов, включая источники питания и мультиметры. Кроме того, Fluke 5522A способен измерять сопротивление в диапазоне от 0 Ом до 1 100 МОм и емкость от 220 пФ до 110 мкФ, что делает его универсальным инструментом для специалистов, работающих с различными электрическими параметрами.

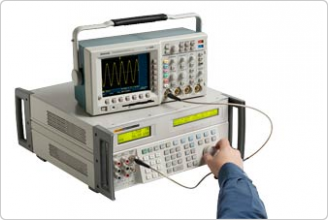

Одной из ключевых особенностей Fluke 5522A является его возможность калибровки осциллографов. Две опции, предлагаемые устройством, позволяют осуществлять калибровку осциллографов с полосой пропускания 600 МГц и 1,1 ГГц. Это особенно важно для современных осциллографов, которые используются в исследованиях и разработках, где необходима высокая точность измерений и стабильность сигналов. Неопределенность частоты менее 2,5 миллионных долей и стабилизация фазы обеспечивают надежные результаты, что критически важно для высокоточных приложений.
Fluke 5522A также поддерживает различные интерфейсы, такие как RS-232 и IEEE 488, что позволяет интегрировать его в автоматизированные системы тестирования и мониторинга. Это делает его идеальным решением для лабораторий и производств, где требуется высокая степень автоматизации процесса калибровки. Учитывая все эти характеристики, Fluke 5522A становится не только инструментом для калибровки, но и важным элементом в обеспечении качества и надежности измерений в современном мире технологий.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
70345-18 |
|
Диапазон измерения ёмкости
|
220 пФ ... 110 мФ |
|
Максимальное выходное напряжение
|
1020 В |
|
Максимальный выходной ток
|
20,5 А |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
RS-232, GPIB |
|
Питание
|
100-240 В |
|
Диапазон измерения сопротивления
|
0,0001 Ом ... 1100 МОм |
|
Гарантия, (мес)
|
1 |
- Многоцелевой калибратор Fluke 5522A
- Сетевой шнур
- Руководство по эксплуатации
- Методика поверки
| Максимальное напряжение между любым контактом и заземлением | 600 В |
| Защита от выбросов напряжения | 6 кВ пиковое, согласно требованиям IEC 61010-1 600В Кат. III, Степень загрязнения 2 |
| Дисплей | Цифровой, 6 000 единиц счета, 4 обновления в секунду |
| Гистограмма | 33 сегмента, 32 обновления в секунду |
| Рабочая температура | От -10°C до +50°C |
| Температура хранения | От -40°C до +60°C |
| Питание | 100-240 В |
| Время работы батареи | Обычно около 400 часов без подсветки |
| Характеристики точности | |
| Постоянное напряжение в милливольтах | |
| Диапазон: | 600,0мВ |
| Разрешение: | 0,1мВ |
| Погрешность: | ± ([% показаний] + [единиц счета]): 2,0% + 3 |
| Постоянное напряжение в вольтах | |
| Диапазон/разрешение | 6,000В / 0,001В |
| Диапазон/разрешение | 60,00В / 0,01В |
| Диапазон/разрешение | 600,00В / 0,1В |
| Погрешность: | ± ([% показаний] + [единиц счета]): 0,5% + 2 |
| Переменное напряжение в милливольтах1 истинное среднеквадратичное значение | |
| Диапазон: | 600,0мВ |
| Разрешение: | 0,1мВ |
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) |
| Переменное напряжение в вольтах1 истинное среднеквадратичное значение | |
| Диапазон/разрешение | 6,000В / 0,001В |
| Диапазон/разрешение | 60,00В / 0,01В |
| Диапазон/разрешение | 600,0В / 0,1В |
| Погрешность: | 1,0% + 3 (постоянный ток, от 45Гц до 500Гц) 2,0% + 3 (от 500Гц до 1кГц) |
| Целостность | |
| Диапазон: | 600Ом |
| Разрешение: | 1Ом |
| Погрешность: | Включение звукового сигнала < выключение при 20Ом > 250Ом; обнаружение размыканий или коротких замыканий длительностью 500 мксек и выше. |
| Сопротивление (диапазон/разрешение) | |
| 600,0Ом | 0,1Ом |
| 6,000кОм | 0,001кОм |
| 60,000кОм | 0,01кОм |
| 600,000кОм | 0,1кОм |
| 6,000МОм | 0,001МОм (погрешность 0,9% + 1) |
| 40,00МОм | 0,01МОм (погрешность 1,5% + 2) |
| Проверка диодов | |
| Диапазон/разрешение | 2,00В / 0,001В |
| Погрешность: | 0,9% + 2 |
| Емкость (диапазон/разрешение) | |
| 1000нФ | 1000нФ / 1нФ |
| 10,00мкФ | 10,00мкФ / 0,01мкФ |
| 100,00мкФ | 100,0мкФ / 0,1мкФ |
| 9999мкФ | 9999мкФ / 1мкФ |
| От 100мкФ до 1000мкФ | Погрешность 1,9% + 2 |
| > 1000мкФ | Погрешность5% + 20% |
| LoZ низкая входная емкость | |
| Диапазон: | от 1нФ до 500 Ф |
| Погрешность: | Стандартно 10% + 2 |
| Измерение переменного тока в микроамперах (от 45Гц до 500Гц) | |
| Диапазон/разрешение | 6,000А / 0,001А |
| Диапазон/разрешение | 10,00А / 0,01А |
| Погрешность: | 1,5% + 3 |
| Перегрузка по току | 20А непрерывно в течение макс. 30 сек. |
| Измерение постоянного тока в амперах | |
| Диапазон/разрешение | 6,000А / 0,001А |
| Диапазон/разрешение | 10,00А / 0,01А |
| Погрешность: | 1,0% + 3 |
| Перегрузка по току | 20А непрерывно в течение макс. 30 сек. |
| Частота (по входу напряжения или тока)2 | |
| Диапазон/разрешение | 99,99Гц / 0,01Гц |
| Диапазон/разрешение | 999,99Гц / 0,1Гц |
| Диапазон/разрешение | 9,999kГц / 0,001kГц |
| Диапазон/разрешение | 50 kГц / 0,01kГц |
| Погрешность: | 0,1% + 2 |
| Примечания: | |
| 1) Все диапазоны переменного напряжения указаны от 1% до 100% диапазона. Так как входные напряжения меньше 1% диапазона не указываются, этот и подобные ему измерители истинных среднеквадратичных значений обычно показывают ненулевое напряжение при отсоединении или закорачивании измерительных проводов. Для напряжения в вольтах при коэффициенте формы ≤ 3 и 4000 единиц счета, линейное убывание до 1,5 полной шкалы. Измерение переменного напряжения в вольтах при сопряжении по переменному току. Режим Auto-V LoZ и измерение переменного напряжения в милливольтах при сопряжении по постоянному току. | |
| 2) Частота при сопряжении по переменному току, от 5Гц до 50кГц для переменного напряжения. | |
| Механические и общие характеристики | |
| Размеры | 167 x 84 x 46мм |
| Вес | 550г |
