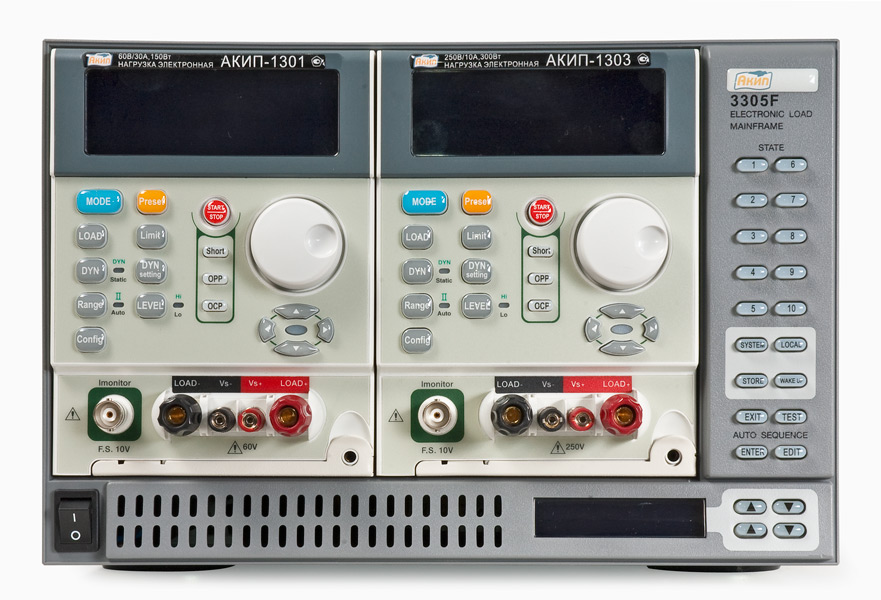

Электронная нагрузка АКИП-1301 представляет собой высокотехнологичное устройство постоянного тока, предназначенное для испытаний и тестирования источников питания, аккумуляторов и других компонентов электрических цепей. Эта нагрузка отличается модульной конструкцией, благодаря чему может быть установлена в одно- или многоместные шасси серий 3302F, 3305F и 3300F, в зависимости от требуемого количества модулей. Несмотря на наличие одного канала, АКИП-1301 обеспечивает впечатляющую максимальную мощность до 150 Вт, при этом может работать с напряжением до 60 В и током до 30 А, что делает её универсальным решением для лабораторных и производственных задач.
Устройство поддерживает все ключевые режимы работы электронных нагрузок: стабилизацию тока (CC), напряжения (CV), сопротивления (CR) и мощности (CP). Кроме того, реализован динамический режим с возможностью настройки скорости изменения нагрузки в широком диапазоне — от 10 микросекунд до 10 секунд, что критически важно при симуляции нестабильных рабочих условий или пульсирующих нагрузок. Наличие большой ЖК-панели позволяет одновременно отображать значения тока, напряжения и мощности с высокой точностью вплоть до пяти разрядов, обеспечивая наглядность и удобство работы.
АКИП-1301 может быть подключена по четырёхпроводной схеме, что повышает точность измерений за счёт компенсации падения напряжения на проводах. Устройство оснащено внутренней памятью на 150 ячеек, что позволяет сохранять параметры для повторяющихся тестов. Дополнительно поддерживается параллельное соединение нескольких модулей, что обеспечивает масштабирование по мощности. Для интеграции в автоматизированные системы управления доступны интерфейсы RS-232, GPIB, USB и LAN. Реализованы функции защиты от перегрева, перегрузки по току, напряжению и мощности, что гарантирует безопасную и надёжную эксплуатацию в любых условиях.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
72839-18 |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Модульная |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
60 В |
|
Максимальный ток
|
30 А |
|
Максимальная мощность
|
150 Вт |
|
Питание
|
От шасси |
|
Гарантия, (мес)
|
12 |
- Электр. нагрузка АКИП-1301
- Шнур BNC-зажим
- Штыревой контакт (2 шт.)
- Зажим типа крюк (2 шт.)
| ВХОДНЫЕ ПАРАМЕТРЫ | |
| Напряжение на нагрузке | 60 В |
| Ток в нагрузке | 30 А |
| Потребляемая мощность | 150 Вт |
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |
| Диапазон установки | 0...60 В |
| Погрешность установки | ±(0,1%*Uуст+0,1%*Uконечн) |
| Дискретность установки | 0,016 В |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ | |
| Диапазон установки (Ом) |
0,1067...2 2...7500 |
| Погрешность установки | ±(0,2%*Rуст+0,1%*Rконечн) |
| Дискретность установки | 0,533 мОм |
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ | |
| Диапазон установки | 0...3 / 30 А |
| Погрешность установки | ±(0,2%*Iуст+0,2%*Iконечн) |
| Дискретность установки | 0,8 / 8 мА |
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ | |
| Диапазон периода переключения нагрузки | 50 мкс...10 с |
| Дискретность установки | 10 мкс/ 1 мс |
| Диапазон скорости (изменения силы тока) | 2-125 мА/мкс (20 мА-1,25 А/мкс) |
| Погрешность | ±5% при времени 10 мкс |
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ | |
| Диапазон установки | 150 Вт |
| Погрешность установки | ±(0,5%*Pуст+0,5%*Pконечн) |
| Дискретность установки | 0,04 Вт |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | |
| Диапазон (разрешение) | 0…15 В / 60В (0,001 / 0,002В) |
| Погрешность измерения | ±(0,05%*Uизм+0,05%*Uконечн) |
| ИЗМЕРЕНИЕ ТОКА | |
| Диапазон (разрешение) | 0...3 / 30 А (1 мА /10 мА) |
| Погрешность измерения | ±(0,2%*Iизм+0,2%*Iконечн) |
| ОБЩИЕ ДАННЫЕ | |
| Интерфейс шасси | RS-232 (КОП – опция) |
| Габаритные размеры | 108 x 143 x 405 мм |
| Масса | 3,5 кг |
