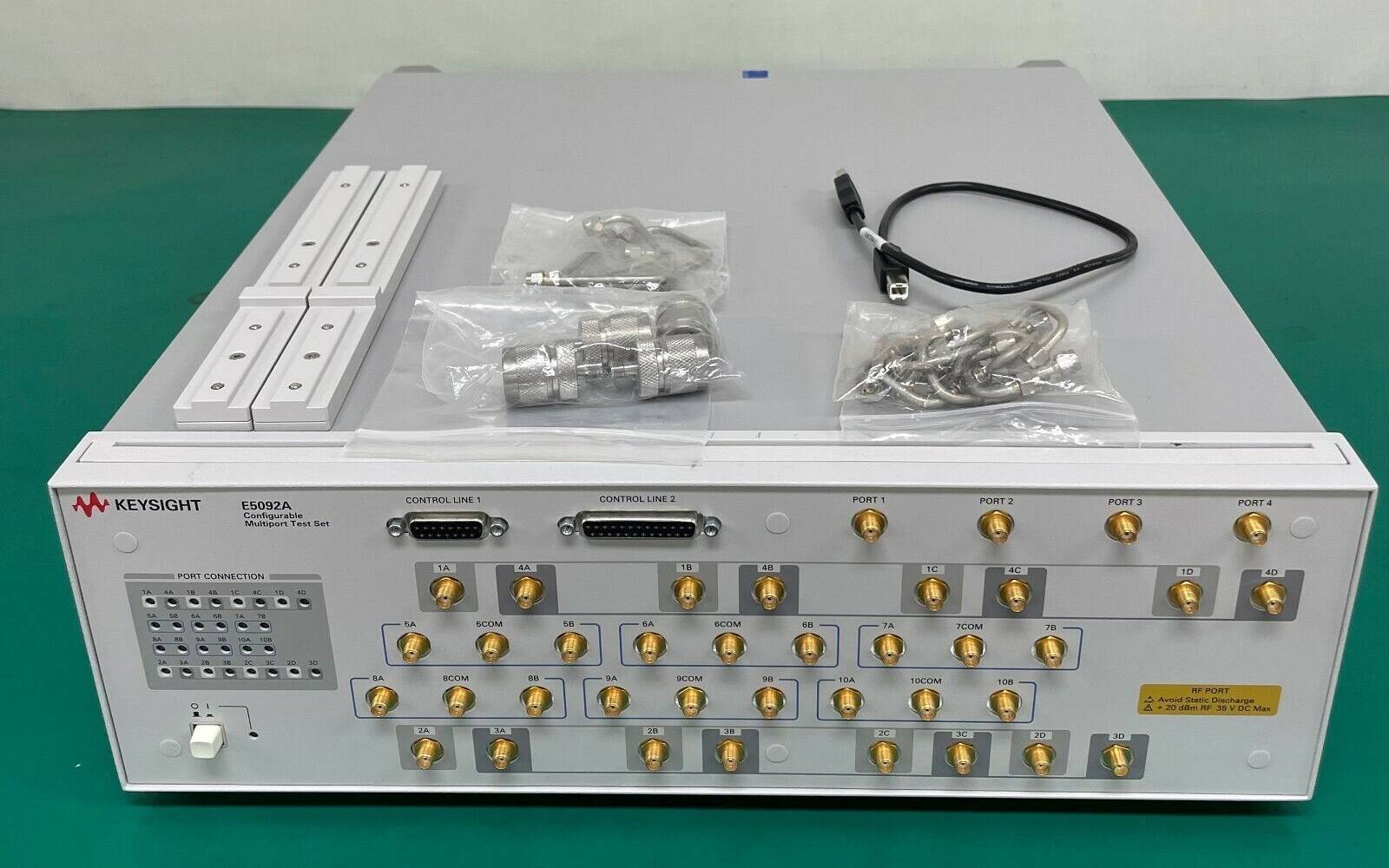

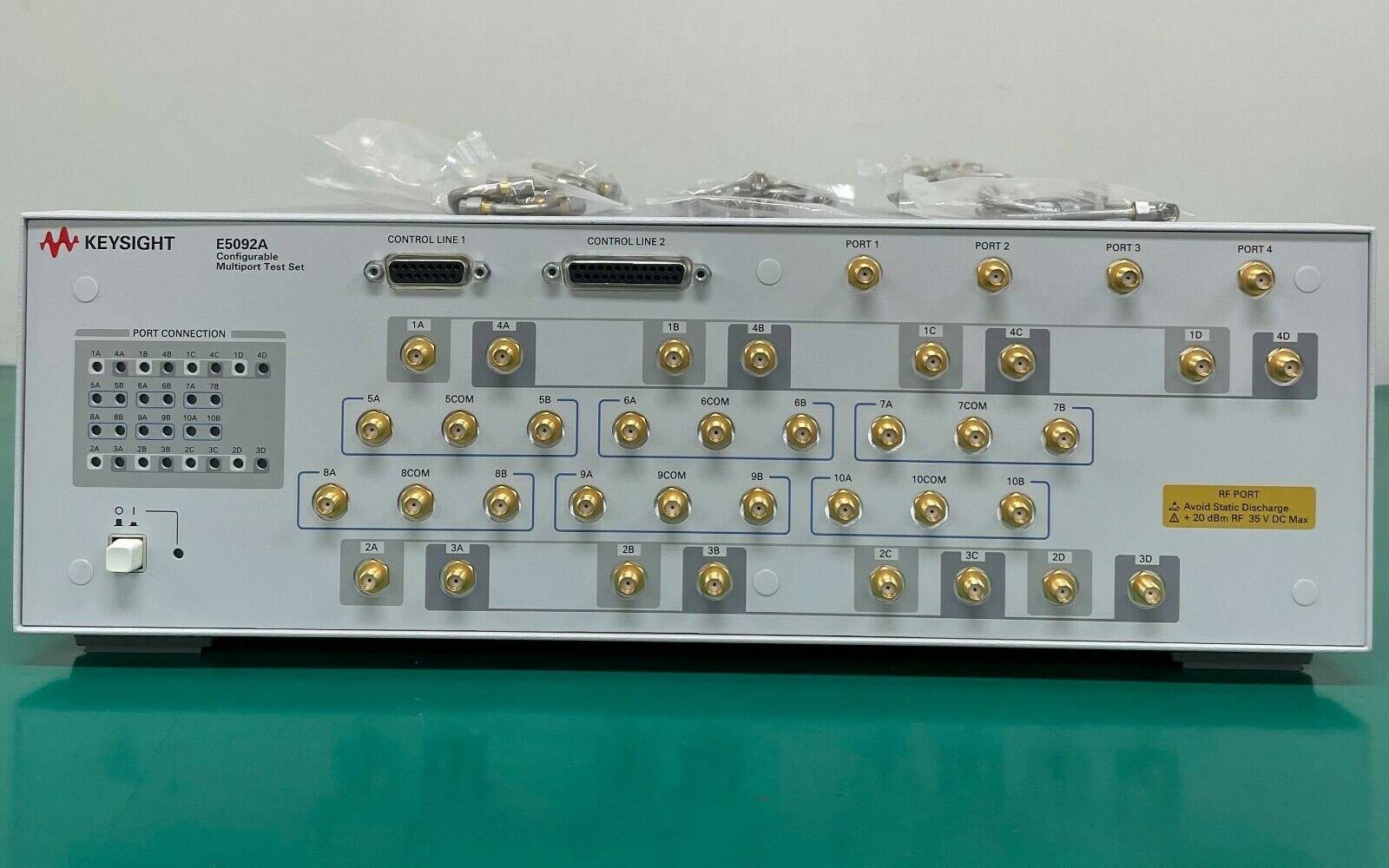

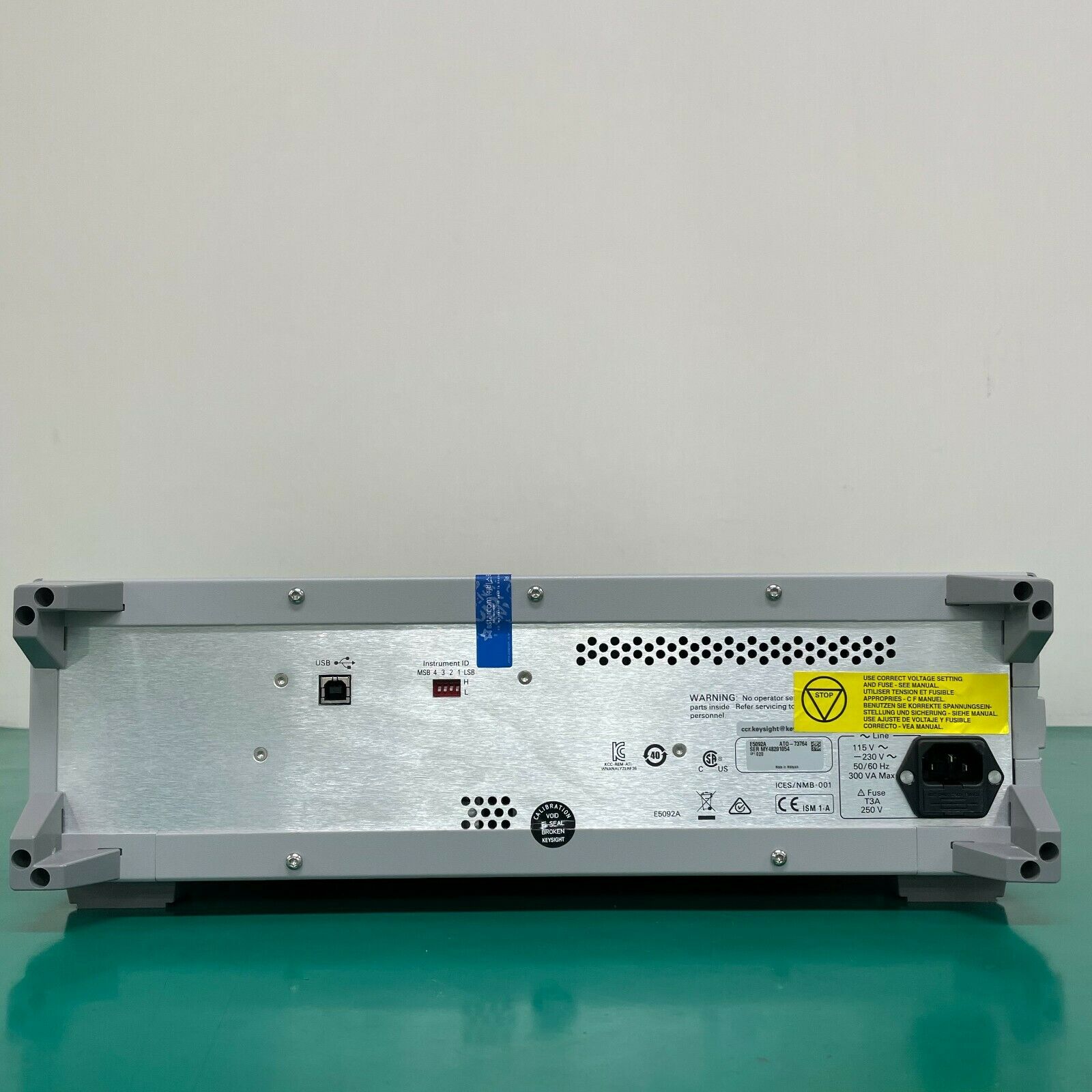

Настраиваемый многопортовый тестовый набор Agilent E5092A (демонстрационный)

• Частотный диапазон от 50 МГц до 20 ГГц
• Возможность выполнения полных 10-портовых перекрестных измерений или 22-портовых обычных измерений
• Поддержка четырехпортовых моделей анализаторов цепей серии ENA (E5070B/E5071B/E5071C)
• Высокая скорость переключений, оптимизированная для анализаторов цепей серии ENA
• Функция контроля температуры для обеспечения высокой стабильности измерений
• Встроенные источники постоянного тока для контроля тестируемых многопортовых устройств
• Программное обеспечение Measurement Wizard Assistant (MWA)
• Рекомендуемые модели анализаторов цепей ENA: E5071C

Конфигурируемый многопортовый измерительный блок E5092A может подключаться к четырехпортовым моделям анализаторов цепей серии ENA (E5070B/E5071B/E5071C) с прошивкой версии A.09.10 или выше и обеспечивает многопортовые измерения в диапазоне частот до 20 ГГц при решении широкого спектра задач в процессе разработки и производства электронных устройств. Эта комбинация используется для измерения параметров различных многопортовых устройств, в том числе, входных модулей сотовых телефонов, компонентов WLAN или других многопортовых устройств. Измерительный блок обеспечивает возможность гибкого конфигурирования, что позволяет настраивать матричный коммутатор в соответствии с требованиями тестирования. Измерительный блок E5092A может использоваться с программным обеспечением Measurement Wizard Assistant MWA (E5071C-790, E5070B/71B-790), что существенно упрощает настройку многопортовой системы схему тестирования и повышает производительность измерений.
