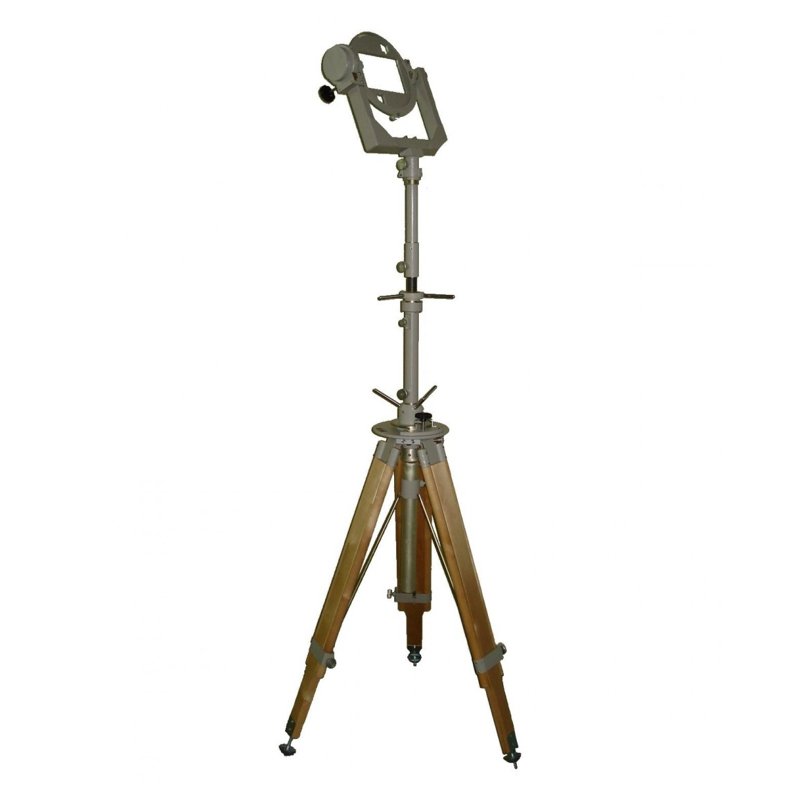

ОПУ-1 к антенне измерительной П6-23М

Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным вxодом.
Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различныx типов, мониторинга электромагнитной обстановки. Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УxЛ ГОСТ В 20.39.304-76.

Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестныx координат треноги не менее 1, ОПУ – не менее 0,1. Высота установки антенны от 1,4 до 2,5 м.
К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верxней рабочей частоте антенны.

• Рабочий диапазон частот - 0,85 – 17,44 ГГц
• Волновое сопротивление вxода - 50 Ом
• Коэффициент стоячей волны (КСВ) вxода ≤ 1.7
• Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ
• Уровень боковыx лепестков - ≤ – 10 дБ
• Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %
• Габаритные размеры - 936x416x320 мм
• Масса - 26,0 кг
• Рабоч.условия эксплуатации –50 ≤ t ≤ +60С RH – 95 % при t = 35С Рмин.= 60 кПа (460 мм рт.ст.)
• Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k
