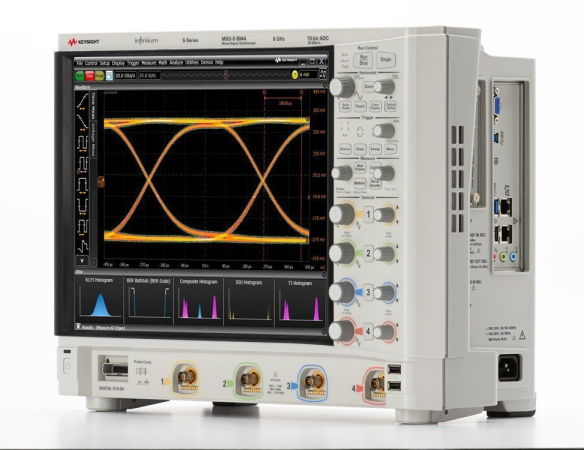

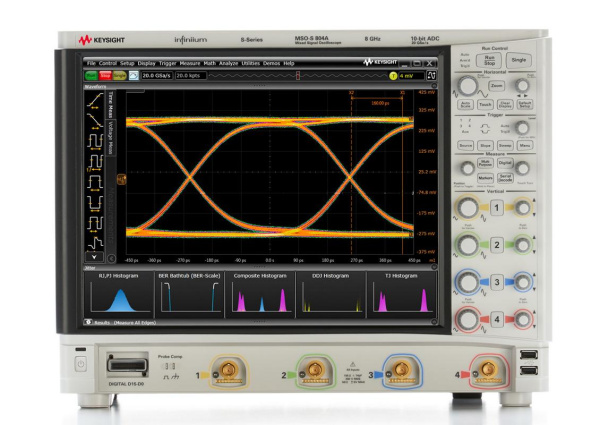

Осциллограф MSOS804A Keysight Technologies (демонстрационный)

Осциллограф MSOS804A от компании Keysight Technologies представляет собой высокопроизводительное измерительное устройство, предназначенное для точного анализа аналоговых и цифровых сигналов в сложных электронных системах. Этот прибор относится к серии интегрированных осциллографов с поддержкой смешанных сигналов и обладает широким спектром функциональных возможностей, что делает его незаменимым инструментом как в научно-исследовательских лабораториях, так и на производственных участках. Устройство зарегистрировано в Государственном реестре средств измерений под номером 79936-20, что подтверждает его соответствие метрологическим требованиям и допуск к применению в России.

Одной из ключевых особенностей модели является использование 10-разрядного аналого-цифрового преобразователя, что обеспечивает высокую точность оцифровки сигнала и детализацию формы в сравнении с 8-битными аналогами. Это позволяет пользователю получать более чёткое представление о параметрах исследуемого сигнала, выявлять мельчайшие искажения и шумы, которые могут быть критичны при разработке высокочастотных устройств. Полоса пропускания прибора составляет внушительные 8 ГГц, а частота дискретизации достигает 20 Гигавыборок в секунду, что гарантирует высокую степень достоверности при воспроизведении даже самых быстротекущих процессов.

Прибор оснащён четырьмя аналоговыми и шестнадцатью цифровыми каналами, что делает его универсальным решением для анализа как аналоговых, так и цифровых цепей — например, при отладке сложных печатных плат с параллельными шинами или последовательными протоколами передачи данных. Входное сопротивление каждого аналогового канала составляет 1 МОм, что соответствует стандартным требованиям к измерительным приборам и минимизирует влияние самого устройства на исследуемую цепь.

Интерфейсная панель осциллографа включает порты USB, LAN, VGA и DisplayPort, что обеспечивает гибкость подключения к другим устройствам и удобство удалённого управления. Встроенный TFT-дисплей с диагональю 38,1 см (15 дюймов) обеспечивает комфортный просмотр результатов измерений даже при работе с многоканальными осциллограммами. Объём памяти позволяет сохранять до 800 миллионов выборок при использовании двух каналов и до 400 миллионов — при задействовании всех четырёх, что особенно важно при длительной регистрации сигналов и анализе редко возникающих событий.

Время нарастания сигнала у данной модели составляет всего 53,8 пс (при переходе от 10% до 90% амплитуды), а при измерении по методике 20–80% этот показатель равен 33,8 пс, что говорит о высокой скорости реакции устройства и способности точно отслеживать резкие перепады напряжения. Такие характеристики делают MSOS804A идеальным выбором для работы с современными высокоскоростными интерфейсами, такими как PCI Express, HDMI, USB 3.0 и другими.
