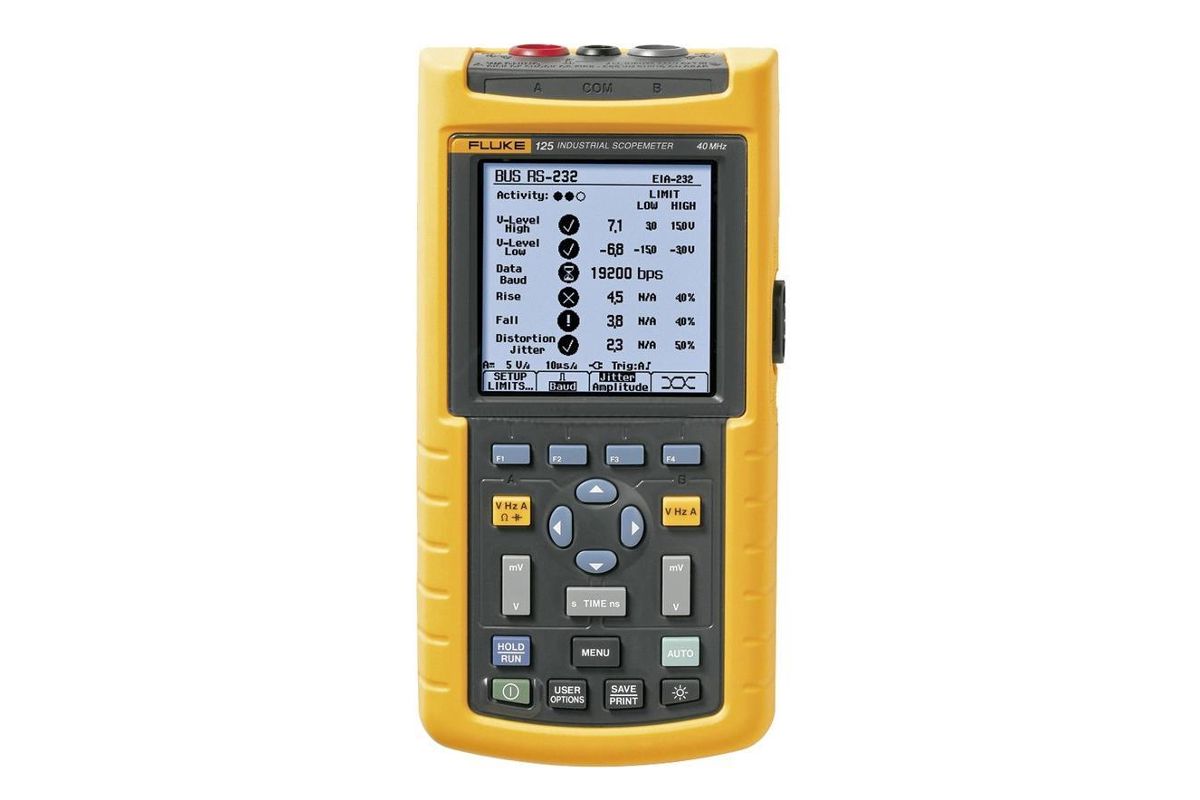

Осциллограф-мультиметр Fluke 125 представляет собой мощный и универсальный прибор, сочетающий функции осциллографа и цифрового мультиметра. Это устройство предназначено для профессионалов, работающих в сфере электроники, телекоммуникаций и промышленной автоматики, обеспечивая высокую точность измерений и широкий функционал для диагностики и тестирования электрических цепей.
Одна из ключевых особенностей Fluke 125 — наличие двух каналов, что позволяет анализировать сигналы в разных точках цепи одновременно. Благодаря полосе пропускания в 40 МГц прибор способен фиксировать и отображать широкий спектр сигналов, а высокая частота дискретизации, составляющая 25 мегавыборок в секунду, гарантирует детальную и точную визуализацию осциллограмм. Это особенно важно при работе с высокочастотными сигналами и их анализе в реальном времени.
Fluke 125 оснащён ёмкостью памяти на 20 ячеек, что позволяет сохранять данные измерений для последующего анализа. Прибор также обладает возможностью регистрации помех с временным разрешением 40 наносекунд, что делает его незаменимым инструментом для выявления кратковременных выбросов напряжения и других электромагнитных помех, способных нарушить работу электронных устройств.
Для удобства взаимодействия с внешними системами прибор поддерживает интерфейсы RS232 и USB, что упрощает передачу данных на компьютер для дальнейшего анализа. Это особенно полезно при работе с комплексными системами мониторинга и диагностического контроля. Fluke 125 внесён в Государственный реестр средств измерений под номером 46572-11, что подтверждает его соответствие установленным стандартам точности и надежности.
Совмещая функциональность осциллографа и мультиметра, Fluke 125 обеспечивает комплексный подход к анализу электрических сигналов и диагностики оборудования. Это делает его идеальным инструментом для инженеров и технических специалистов, работающих в условиях, требующих высокой точности, надежности и удобства эксплуатации.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
46572-11 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
40 МГц |
|
Частота дискретизации
|
25 Мвыб/c |
|
Диагональ дисплея, дюйм
|
4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
RS-232 |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение дисплея
|
240 x 240 |
|
Гарантия, (мес)
|
1 |
- Осциллограф-мультиметр Fluke 125
- AC120 Зажим "крокодил"
- BB120 Экранированый BNC адаптер
- Брошюра для произведения запуска
- PM 8907 Зарядное устройство/сетевой адаптер
- STL120 Комплект экранированных измерительных проводов
- VPS40 Измерительный щуп 40 MГц, 10:1
- Токоизмерительные клещи I400s для измерения переменного тока
| Диапазон осциллографа | 40 MHz |
| Двухканальный True-RMS-метер |
Vdc, Vac, Vac+Vdc, Ohms,неразрывность , Diode тестирование Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект |
| TrendPlot - регистрация |
Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени Актуальная демострация, MIN, MAX и AVG чтение. |
| Курсоры | ∆T, 1/∆T, V, ∆V, время подъема и падения |
| Максимальная частота выборки реального времени | 25 MS/s |
| Эквивалентная дискретизация | до 2,5 Гвыб/с |
| Входы и цифровые преобразователи | 2 |
| Основное достигнутое время | 20 ns - 1 min/div |
| Чувствительность на входах | 5 mV - 500 V/div |
| Типы запуска | Cоединение и обзор™, Свободный пробег, Одиночный выстрел, Присоединение, Видео, Внешний |
| Регистрация помех | 40 ns |
| Измерения осциллоскопом | Автоматические измерения: 26 наименований (все инструменты) |
| Максимальная записываемая длина | 512 min/max pts за ввод |
| Память | 20 экранов и сборок |
| Режим гармоник | Fluke 125 располагает технической возможностью анализа гармоник сигналов питания. Подробное описание приведено ниже. |
| Режим измерения гармоник | |
| Анализируемая осциллограмма | Синусоида напряжения (Глава A), синусоида тока (Глава.B) или мощности (Глава A x Глава B), автоматическая генерация. |
| Диапазон частоты гармоник |
Постоянный ток до 33-й гармоники (для основной гармоники до 60 Гц); Постоянный ток до 24-й гармоники (для основной гармоники до 400 Гц). |
| Дисплей |
Гистограмма, отображающая от 1-й до 33-й гармоники и постоянного тока; амплитудные значения отображаются в % к основной гармонике. |
| Измерения |
Относительное значение амплитуды отдельных гармоник THD (суммарное гармоническое искажение) в %r или %f |
| Дополнительные возможности измерения параметров питания | |
| Типы измерений |
• Ватт; • ВА; • вар; • Коэффициент мощности (PF). |
| Конфигурация питания | Однофазное или трехфазное сбалансированное питание от сети по схеме "треугольник" |
| Измерение напряжения | Канал A: с использованием STL120, щуп напряжения или прямой вход |
| Максимальное напряжение для гарантированной безопасности работы | Канал B: с использованием i400s (в составе комплекта) или другими подходящими токоизмерительными клещами. |
| Токоизмерительные клещи или чувствительность шунта | 0,1 / 1 / 10 / 100 / 1000 мВ/A, 10 мВ/мА и 400 мВ/A. |
| Требования к окружающей среде | |
| Рабочая температура | 0 ºC до 50 ºC |
| Температура хранения | -20 °C до +60 °C |
| Высота над уровнем моря при эксплуатации | 3,000 m |
| Электрический стандарт безопасности | |
| Электрическая безопасность | 600V CAT III (EN61010-1) |
| Механические и общие характеристики | |
| Размер | 232 x 115 x 50 mm |
| Вес | 1,2 кг |
| Время работы батареи | 7 часовое использование NiMH |
| RS232/USB-интерфейс | Оптический изолятор через опциональный PM9080/OC4USB для подсоединения к принтеру и к PC |
